PCB板在制造过程中，因工艺波动、材料特性、设备精度等因素，难免会出现短路、断路、孔铜偏薄、线路缺损等电性瑕疵。随着PCB不断朝高密度、细间距、多层化演进，若未能及时将不良板检出并拦截，任其流入后续制程或交付客户，造成的成本浪费和信誉损失将远超测试本身的投入。

在PCB出厂前的电性测试环节，工程师和采购常常面临一个核心问题：飞针测试和测试架，到底选哪个？

这不是一个简单的二选一。选错了，小批量阶段可能白白浪费测试架的制作成本；选对了，大批量生产时能大幅压低单板测试费用，同时保障交付质量。本文将从工作原理、适用场景、成本结构、精度能力等维度展开对比，并结合猎板在汽车电子、工业控制、电力储能等领域的实践，给出可落地的选型建议。

一、两种测试方式，工作原理截然不同

飞针测试是利用2到8个独立控制的探针，在计算机控制下按照预设的测试程序，逐点移动到PCB上的焊盘、过孔或测试点进行电气接触，测量点与点之间的导通性（开路/短路）、绝缘电阻及部分电容/电感参数。它不需要制作任何测试治具，直接装板运行测试程序即可。探针的定位精度和可重复性可达5-15微米，猎板精密飞针测试机检测精度可达±15μm。

测试架测试（又称针床测试）则是针对特定PCB板定制专用测试夹具，在测试架上预先布置好与PCB测试点一一对应的探针阵列。测试时，将PCB板放入测试架，上下两端一次性压接，所有测试点同时完成接触和测量，快速完成全板开短路检测。

二、核心差异对比：一张表看懂怎么选

三、飞针测试：适合谁？有什么局限？

适合场景

飞针测试的核心优势在于无需制作测试治具，因此：

• 研发打样、原型验证阶段：产品设计尚未定型，频繁改版，制作测试架既不经济也不现实。
• 小批量、多品种订单：每种板子数量不多，测试架成本分摊过高。
• 高密度、细间距PCB：飞针探针可精确定位到微小焊盘，对HDI板等复杂设计有良好检测能力。

猎板对每一片出货板均采用100%飞针全测或自动电测，绝不抽测或漏测。精密飞针测试机以CIS光学读取、产品设计CAM档输入校准比对方式进行检测，可测开窗PAD 0.10mm以上。

需要注意的局限

飞针测试并非万能。以下几个场景需要特别警惕：

1. BGA焊盘小于0.25mm时，飞针可能测不到

行业普遍将0.25mm视为BGA焊盘的关键工艺分界线。当BGA焊盘尺寸小于0.25mm时，焊盘过于微小，飞针测试探针难以稳定、准确地接触焊盘完成电气导通性检测，测试覆盖率大幅下降。部分线路网络的开短路风险可能无法被有效检出。对于此类超微BGA焊盘，测试架是可靠性保障的首选方案——测试架采用定制精密探针阵列，能够精确对准微细焊盘。

2. 超薄板可能出现跳针问题

板厚过薄时，飞针探针接触时可能导致板面变形或探针弹跳，影响测试稳定性。

3. 测试速度限制了批量产能

飞针需逐点接触测试，对于大规模、高密度的PCB板，测试时间较长。若运用于中大批量生产，由于测速慢，测试成本将大幅提高。

四、测试架测试：适合谁？投入产出怎么算？

适合场景

测试架的核心优势在于一次性投入、长期复用：

• 中大批量量产：当订单数量达到一定规模后，测试架的制作成本被充分摊销，单板测试成本远低于飞针。
• 产品设计稳定、返单频繁：测试架可反复使用，返单不另收费。
• BGA焊盘极小或测试点极密的板子：测试架的定制探针阵列可精准覆盖所有测试点。

成本考量

测试架的制作费用少则上千元，多则数万元，具体取决于PCB的复杂度、测试点数、精度要求等因素。专属治具成本通常在2000-5000元，分摊到小批量试产的每件产品上，单件测试费用可能高达25-100元。

临界点在哪里？ 行业经验通常认为：批量<50片时飞针更经济，批量>500片时测试架更经济。50-500片之间需根据具体板子复杂度、测试架报价、返单频率综合评估。

五、工程师和采购必须知道的进阶选项：四线低阻测试

无论是飞针测试还是测试架测试，传统的测试方式都是二线测试（或称二端子测试）——即一根探针施加电流、同一根探针测量电压。这种方式的精度在欧姆（Ω）级，能够有效判断开短路等明显缺陷。

但对于高可靠性应用场景——汽车电子、工业控制、电力储能、医疗设备、军工航天——仅仅判断开短路远远不够。孔铜偏薄、孔内空洞、线路局部缺损、似断非断的高阻异常，二线测试难以有效检出。

四线低阻测试（又称四端子测试、开尔文测试）通过四根独立探针分别实现电流施加与电压测量，彻底消除了接触电阻和引线电阻的干扰，精度可达0.1μΩ-0.1mΩ（微欧级）。它尤其擅长检测：

• 孔铜偏薄导致的阻值异常
• 孔内空洞、残胶等导通不良
• 线路修补后的连接可靠性
• 是断非断线路的高阻异常

猎板已将四线低阻测试纳入品控体系，配备大族自动四线低阻测试机与协辰精密四线飞针测试机。在猎板的出货标准中，四线低阻飞测可作为IPC-A-600J III级验收标准的可选项。对于汽车电子、储能BMS、工业控制板等可靠性要求极高的场景，猎板采用飞针与ICT并行的多级测试策略。

六、结合猎板制程能力的选型建议

基于猎板在高多层、厚铜、HDI等领域的特殊定制经验，以下针对不同产品类型给出具体建议：

汽车电子（MCU、BMS、OBC等）

汽车电子对可靠性的要求极为严苛。猎板已通过IATF16949汽车质量管理体系认证。建议：

• 样品/小批量阶段：采用飞针测试+四线低阻飞测组合，确保孔铜、线路的导通可靠性
• 量产阶段：制作专用测试架，配合四线低阻测试，实现全检
• 猎板孔铜默认18-20μm（IPC二级标准），对于汽车电子可指定20-25μm

工业控制、电力/储能/新能源

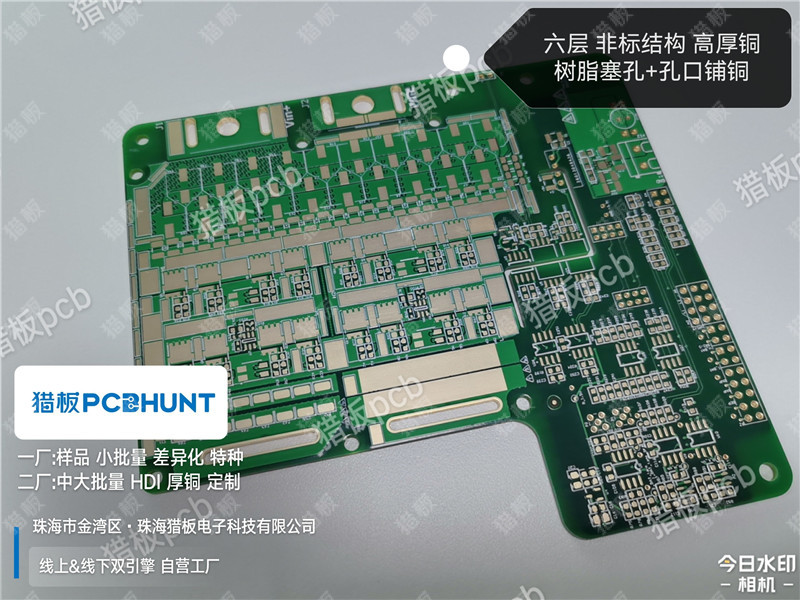

此类产品通常涉及厚铜、大电流、高压场景。猎板支持最大15oz铜厚定制。建议：

• 厚铜板因线路铜厚较大，飞针探针接触时需注意探针磨损问题
• 对于频繁返单的电源板、储能BMS板，建议开测试架以降低长期测试成本
• 猎板阻焊厚度常规≥10μm，厚铜板会自主加厚阻焊以保障介电性能

具身机器人、高多层/HDI板

机器人关节控制板、感知融合板等通常涉及高密度BGA、细间距线路。建议：

• BGA焊盘≥0.25mm时，飞针测试可覆盖
• BGA焊盘<0.25mm时，必须优先评估测试架方案

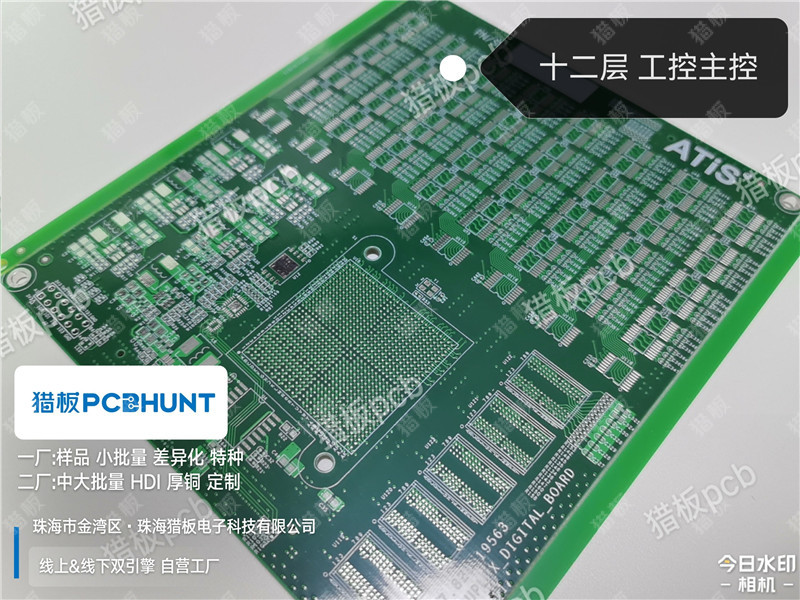

• 猎板支持1-26层高多层板及HDI一阶、二阶工艺量产

关于阻抗测试的补充说明

部分同行（如嘉立创）阻抗不收费，但其阻抗控制仅限于工程师前端的理论值计算，并不拼阻抗条且不测试。猎板的阻抗控制经过理论值计算后，拼阻抗条并用TDR阻抗测试仪进行实测验证。阻抗测试仪测量精度误差为±1%，最小精确值0.01ohm。对于有阻抗要求的板子，猎板可提供阻抗测试报告。

总结

飞针测试和测试架测试没有绝对的优劣之分，关键在于根据产品阶段、批量大小、可靠性要求做出合理选择：

猎板在汽车电子、工业控制、电力储能新能源、具身机器人等领域积累了丰富的PCB特殊定制与测试经验。无论是飞针测试还是测试架测试，猎板均采用100%全测标准，并可根据产品可靠性等级提供四线低阻测试升级方案。对于具体项目的测试方案选型，建议结合板子复杂度、批量与可靠性要求，在项目早期完成评估和验证。
