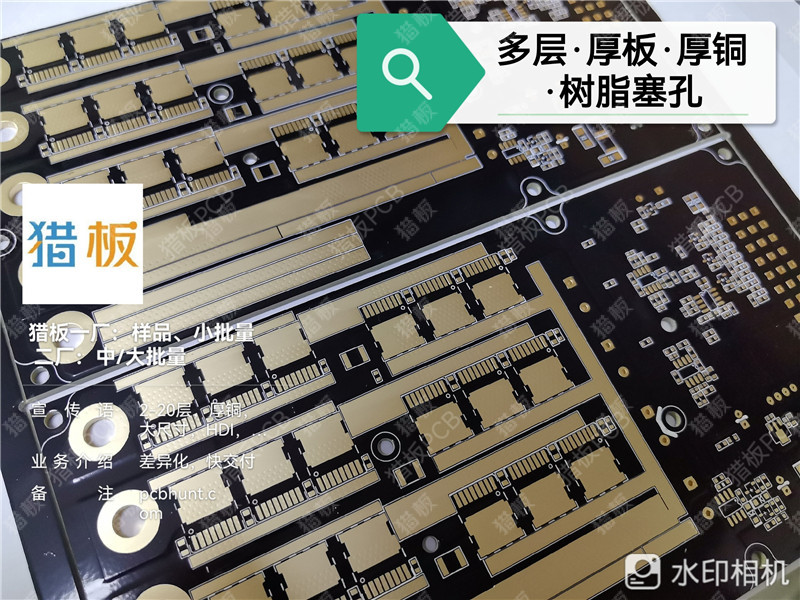

在PCB设计领域，当产品进入汽车电子、工业控制、电力电源、储能新能源或具身机器人等中高端领域时，传统通孔板往往力不从心。域控制器、自动驾驶模块、BMS电池管理系统等产品需要在有限板面内集成大量功能，通孔占用的贯穿空间已成为不可接受的浪费。

盲孔和埋孔——作为HDI（高密度互连）技术的核心——正是解决这些问题的关键手段。但很多工程师对这两类过孔的区别、应用场景和设计要点仍存在模糊认知。本文将从定义、结构、工艺、应用等维度，系统解析盲孔与埋孔的本质差异，并结合猎板PCB的实际制程能力，为工程师提供可验证、可参考的专业指南。

一、定义：从“看得见”和“看不见”说起

1.1 什么是盲孔？

盲孔（Blind Via）是指连接PCB表层与某一内层的金属化孔，但不穿透整个板厚。通俗地说，盲孔从PCB的顶层或底层表面钻入，到达指定内层后停止——从另一面是看不到这个孔的，因此得名“盲”孔。

典型场景：将表面贴装元件的引脚连接到内层信号层或电源层，避免通孔占用底层空间。

1.2 什么是埋孔？

埋孔（Buried Via）是指完全位于PCB内部的连接孔，仅连接内层之间的走线，不延伸到板的任何一面。从PCB表面完全看不到埋孔的存在。

典型场景：在内层芯板之间建立电气连接，不占用表层任何空间，允许在埋孔的上方和下方继续布线。

1.3 一句话总结核心区别

二、工艺差异：从制造视角理解两类孔

2.1 加工顺序的根本不同

盲孔和埋孔的加工顺序完全不同，这直接决定了它们的工艺复杂度和成本。

埋孔的加工流程：先制作内层芯板→完成内层线路→钻埋孔并电镀→进行第一次压合，将埋孔“封”在内部。

盲孔的加工流程：在完成埋孔和第一次压合之后，从外层表面钻入指定深度→电镀盲孔→继续后续外层加工。

以6层二阶HDI板为例，完整的制造顺序是：首先钻3-4层的埋孔→压合2-5层→第一次钻2-3、4-5层的激光盲孔→第二次压合1-6层→第二次钻1-2、5-6层的激光盲孔→最后钻通孔。由此可见，二阶HDI板需要经过两次压合、两次激光钻孔。

2.2 钻孔方式：机械钻孔 vs 激光钻孔

盲孔通常采用激光钻孔（镭射钻孔），可实现微米级加工精度。猎板在HDI领域采用CO₂激光与UV激光混合钻孔技术，激光盲孔最小直径可达0.075mm（约3mil），盲孔直径可控制在0.1mm±0.01mm，层间对位精度达±15μm。

埋孔因孔径相对较大，通常采用机械钻孔。猎板配置了东台、大族等品牌的数控钻机，其中大族最新款高精度六轴双台面双控数控钻孔设备采用花岗岩底座与双龙门结构，定位精度±0.05mm，自钻孔精度±0.018mm，并配备自动刀径与断刀检测功能。

猎板处理建议：对于需要严格控制通盲孔对位的设计，建议在下单时明确标注对位精度要求。猎板支持机械盲孔≥0.15mm、激光盲孔≥0.075mm的加工能力。对于二阶及以上HDI，由于涉及多次压合和激光钻孔，建议在设计阶段即与工厂沟通叠层方案和涨缩补偿策略。

三、设计考量：工程师必须关注的要点

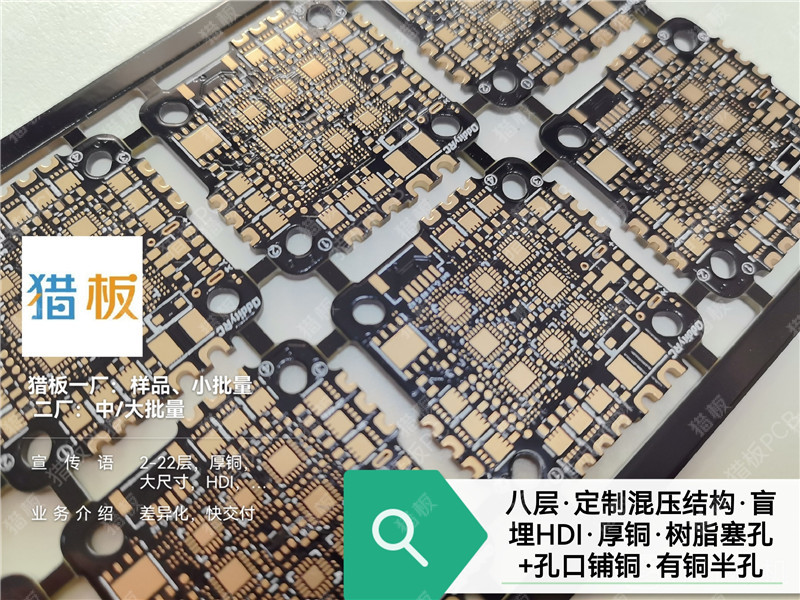

3.1 阶数选择：一阶、二阶与更高阶

HDI的阶数代表了增层的次数：

• 一阶（1+N+1） ：单次激光钻孔，盲孔仅连接表层与相邻内层（如L1-L2）。工艺最简单、成本最低，适合4-6层板的常规HDI设计。猎板支持一阶4-10层的配置。
• 二阶（2+N+2） ：两次增层，需两次激光钻孔和两次压合。适合8层以上的高端电路板。猎板HDI工艺已正式支持二阶制造。
• 三阶及以上：三次或更多次增层，工艺复杂度呈指数级增长。

猎板处理建议：每增加一阶，制造成本上升约20%-30%。除非布线密度确实无法满足，否则不建议盲目追求高阶数。猎板已具备1至3阶以及任意层叠构的支持能力。

3.2 孔径与深径比

盲埋孔的孔径和深径比直接决定了电镀质量：

• 激光盲孔：猎板最小孔径可达0.075mm（约3mil）。深径比需严格控制，行业推荐≤1:1.2，以避免钻穿内层或电镀不良。
• 机械盲孔：最小孔径0.15mm。
• 埋孔：需在首次层压后钻孔，再叠加外层完成全板压合。

猎板的沉铜线和电镀线经特殊定制，深孔能力达13:1，镀铜均匀性≥97%。这意味着即使高纵横比的盲埋孔设计，也能保证孔壁铜层均匀沉积。

3.3 叠层对称性

盲埋孔叠层应尽可能保持结构对称。例如，顶层盲孔（L1-L2）和底层盲孔应对称分布；埋孔也应尽量位于层叠中心附近。不对称的叠层结构在压合过程中容易因热膨胀系数差异导致板子翘曲。

猎板的翘曲度出货标准分为两级：常规≤0.75%，高可靠性产品可指定≤0.5%。对于汽车电子、工控等领域，建议直接选用≤0.5%的严苛标准。

四、孔铜厚度：盲埋孔可靠性的核心指标

盲孔和埋孔的孔铜厚度是决定产品长期可靠性的关键参数。猎板对孔铜厚度有严格的工艺要求：

• 无激光盲埋孔：机械孔孔铜厚度需>18μm（IPC二级标准）。
• 有激光盲埋孔：机械孔孔铜厚度需≥13μm。

对于汽车电子、工业控制、电力电源等高可靠性应用场景，猎板建议客户在下单时明确孔铜厚度要求。猎板支持18μm、20μm、25μm、30μm、35μm等多个等级可选（常见工艺问题FAQ第八条），充分满足不同可靠性等级的设计需求。

猎板处理建议：在汽车BMS、储能系统、工业伺服驱动等对导通稳定性要求极高的场景，推荐选用≥20μm孔铜厚度。猎板的电镀采用微晶磷铜球，不同于传统工厂用二次回收铜角或铜块，镀铜密度、均匀性、有机杂质控制均更优（常见工艺问题FAQ第十条）。

五、应用场景：什么领域该用盲孔和埋孔？

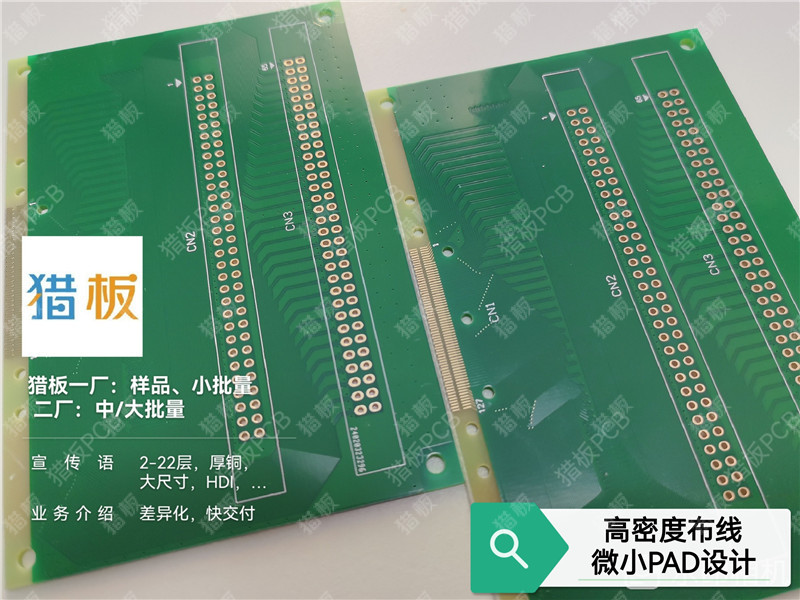

盲埋孔电路板广泛应用于通信设备、计算机硬件、消费电子产品、汽车电子、工业控制等领域。具体到猎板聚焦的中高端领域：

在汽车电子（尤其是新能源汽车的域控制器、自动驾驶模块）和工业控制设备中，PCB需要承受振动、高低温循环等严苛环境。盲孔埋孔结构避免了通孔贯穿整个板体，增强了板子的机械强度。盲孔可节省60%表层空间，串扰降低50%以上。

六、成本考量：性能提升的代价

盲孔和埋孔的成本显著高于通孔，核心原因是工艺复杂、生产良率挑战大、对材料和设备要求苛刻：

• 盲孔：比通孔贵30%~100%
• 埋孔：比通孔贵50%~150%
• 每增加一次压合：成本上升15%-30%

猎板处理建议：工程师需在性能、密度和成本间做权衡。对于消费类产品，一阶HDI（仅使用盲孔）可能是性价比最优解；而对于汽车域控制器、AI服务器等高端应用，二阶甚至任意层互连虽然成本更高，但带来的布线密度和信号完整性提升是值得的。

总结

盲孔和埋孔的本质区别可以概括为一句话：盲孔从表层“钻进去”，连接表层和内层；埋孔完全“藏在里面”，只连接内层之间。

在实际工程应用中，选择哪种过孔类型取决于产品的布线密度需求、可靠性要求和成本预算：

1. 通孔：成本最低、工艺最简单，适用于常规多层板

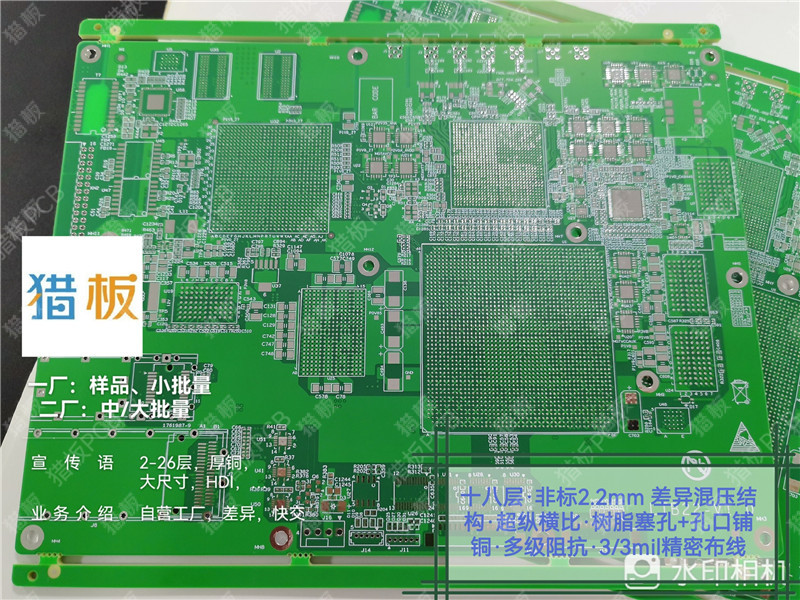

2. 盲孔：释放表层空间，适用于BGA扇出和高密度表面贴装
3. 埋孔：释放所有外层空间，适用于超高密度内层布线

猎板作为专注于高多层、高精密、高难度、高可靠性PCB特殊定制的智慧工厂，已通过ISO9001、IATF16949质量管理体系认证以及ROHS、REACH、UL等产品认证（猎板公司介绍）。在HDI领域，猎板支持一阶至三阶以及任意层叠构，激光盲孔最小直径0.075mm，机械盲孔最小直径0.15mm，孔铜厚度可定制多个等级，翘曲度可控制在≤0.5%以内。对于汽车电子、工业控制、电力电源、储能新能源及具身机器人等中高端领域的盲埋孔设计需求，猎板提供从样品到中小批量再到大批量的全流程制造服务。
