在硬件开发与产品迭代的赛道上，PCB打样长期扮演着“卡脖子”的角色。尤其是新能源汽车、工业控制、电力储能、新能源与具身机器人等赛道加速发展的今天，PCB早已不是简单的“电路连接载体”，而是整机系统的性能底座与安全基石。

对于工程师而言，一块PCB的孔铜厚度是否达标、阻抗控制是否精准、翘曲度是否在允许范围内，直接关系到整机系统的安全与寿命。对于采购而言，交期是否稳定、品质体系是否完善、能否满足从样品到量产的平滑过渡，同样关乎供应链的效率与成本。

那么，PCB打样到底哪家质量好？ 本文从生产交期、品质保障、工艺能力、特殊定制、生产设备五个维度展开解析，帮助工程师和采购建立一套可量化的评估标准。

一、生产交期：快不等于牺牲品质

交期是研发项目的第一道门槛。行业标准多层板打样周期通常在5至7天。但一旦涉及8层以上高多层板、盲埋孔、阻抗控制等特殊工艺，普通交期往往需要10到14天。

选择工厂时，需要关注两点：第一，常规交期是否透明可预期。 靠谱的工厂会给出清晰的层数与交期对照表。以猎板为例，四层板常规交期4天、六至八层板5天、十至十二层板7天，加急情况下四层板可做到24-48小时；14至22层高多层板交付周期从行业平均15天压缩至72小时，部分急单可做到48小时。

第二，交期突破是否建立在设备与管理的升级之上。 有些工厂的“快”是通过牺牲品质换来的——缩短烘烤时间、跳过检测工序、简化流程控制。真正可靠的快，必须建立在设备智能化和工序优化的基础上。比如猎板通过设备智能协同系统与关键工序时序压缩实现交期突破，采用三向并行改造——设计与备料协同使备料周期从72小时降至12小时，钻孔与层压叠加使整体生产流缩短36小时。这才是“又快又好”的底层逻辑。

给工程师和采购的建议： 问清楚工厂的“快”是怎么来的——是设备升级带来的效率提升，还是工序缩水的代价？前者值得信赖，后者风险极高。

二、品质保障：藏在参数里的真功夫

品质是多层PCB打样的生命线。但很多工程师只关注“能不能做”，忽略了“做出来的品质是否稳定”。以下五个指标是评估品质的关键：

1. 孔铜厚度——最隐蔽也最关键

孔铜厚度直接决定PCB的导通可靠性和使用寿命。IPC二级标准要求孔铜平均≥18μm。但行业中存在一个“潜规则”：不少工厂按平均值达标即可，单点最小值可能只有16μm左右。对于汽车电子、工业控制等高可靠性场景，这5μm的差距可能就是“十年不出问题”和“三年就失效”的分水岭。

猎板的处理建议： 孔铜默认18μm（IPC二级标准），并可提供18μm、20μm、25μm、30μm、35μm多个等级。对于汽车电子、工业控制等对导通稳定性要求更高的场景，推荐使用≥20μm孔铜；多层板领域尤其推荐20μm，在设备通电中的稳定性和电镀消耗均表现更佳。

此外，猎板的电镀采用微晶磷铜球，不同于传统工厂用二次回收铜角或铜块，其完成的镀铜密度、延展性和有机杂质控制均更优。

2. 阻抗控制——信号完整性的守护者

阻抗控制直接影响高速信号的传输质量。工厂应当能够提供从理论计算到实际测试的完整闭环：先基于客户设计进行阻抗模拟计算，再通过生产中的工艺参数管控确保实际值在匹配范围之内，最后用专业阻抗测试仪进行实测验证。

值得警惕的是，部分工厂宣称“阻抗不收费”，但实际只是做了前端理论计算，并不拼阻抗条也不测试。 这意味着产品的信号完整性存在风险隐患。真正可靠的阻抗控制必须包含实测验证环节。猎板的阻抗控制经过理论值计算后还需要拼阻抗条，用阻抗测试仪进行实测验证。

3. 翘曲度——贴片良率的前提

翘曲度过大会直接导致SMT贴片良率下降。IPC标准要求翘曲度不超过对角线的0.75%。高要求的汽车电子、工控产品往往需要更严格的控制——≤0.5%。猎板的翘曲度可定制≤0.5%，满足高可靠性产品的贴装要求。

4. 检测体系——从源头拦截缺陷

靠谱的工厂应当具备完整的检测链条：AOI自动光学检测（在线监测线路图形缺陷）、X-Ray检测（检查高多层板内层对准度）、飞针测试或测试架测试（100%电气导通测试）、显微切片分析（检查孔壁铜层和镀层质量）。

对于高可靠性产品，四线低阻测试是重要的加分项。相比普通飞针二线测试（精度仅Ω级），四线测试精度可达0.1μΩ~0.1mΩ，能有效检测“似断非断”的高阻异常、孔铜异物导致的阻值波动等二线测试无法发现的隐患。

5. 验收标准——IPC等级的选择

IPC标准分为三个等级：Class 1（一般电子产品）、Class 2（专用服务电子产品）、Class 3（高性能/高可靠性电子产品）。IPC-A-600是PCB行业通用的“外观缺陷验收标准”，通过图文并茂的方式定义各类缺陷的接受标准。

多数工厂默认执行IPC二级标准，但汽车安全系统、医疗设备、军工等场景需要三级标准。选择工厂时需确认其是否支持三级标准升级。猎板的默认出货标准为IPC二级，覆盖绝大多数工业控制和消费电子需求；如客户有更高要求（如军工、医疗、新能源），可升级到三级。

给工程师和采购的建议： 不要只看价格和交期。孔铜厚度是否达标、阻抗是否实测、翘曲度是否可控——这些藏在参数里的细节，才是决定产品长期可靠性的关键。

三、工艺能力：决定“能不能做”和“能不能做好”

工艺能力决定了工厂能否满足你的设计需求，也决定了产品的一致性和可靠性。

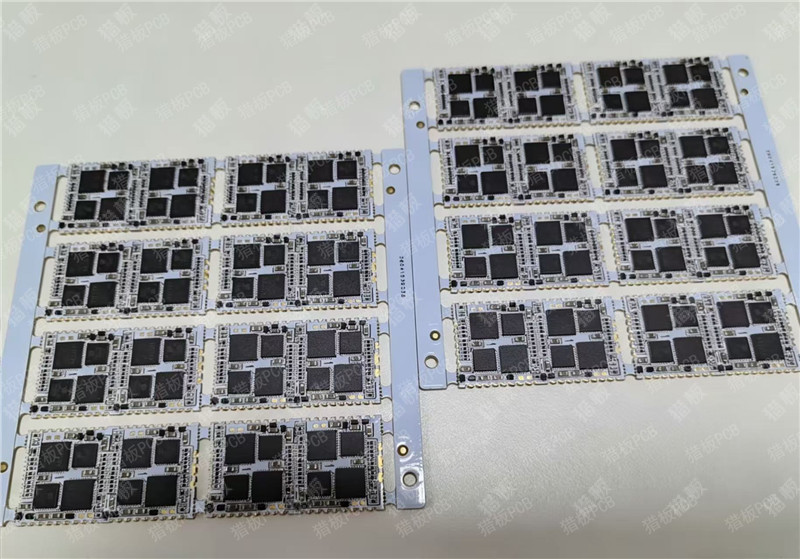

层数与板厚能力

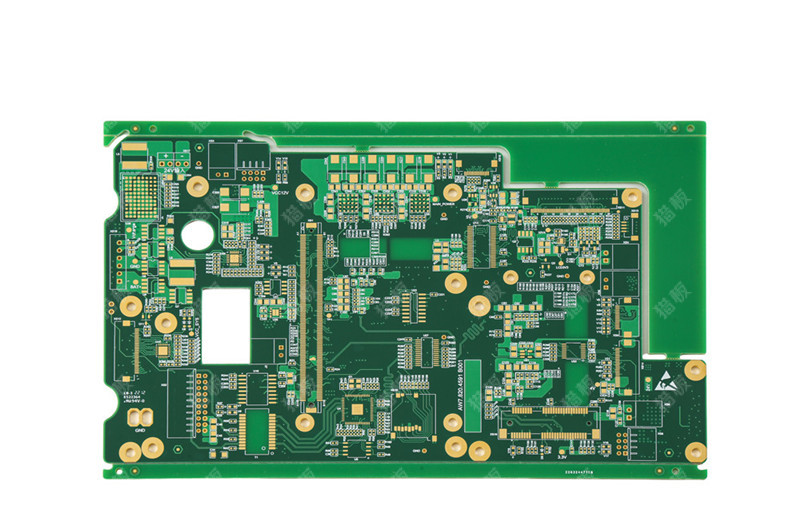

目前猎板可生产1-26层通孔板，并可定制盲埋孔板。板厚范围0.2-4.0mm，可定制≤6mm。这对于汽车电子、工控等领域的高多层板需求尤为重要。

线路精度

外层线路最小线宽/间距可达2mil/2mil（1/3oz基铜）。线路图形对位精度可达±2mil。猎板采用LDI（激光直接成像）曝光机，无需菲林，自动识别匹配图形涨缩，线宽解析度最高可达40μm（1.6mil），对位精准度偏差±10μm。

孔加工能力

最小钻孔孔径Φ0.15mm。孔径公差PTH±0.075mm（可指定±0.05mm），NPTH±0.05mm。孔位公差±0.05mm。板厚孔径比可达10:1，可定制≤20:1。

铜厚能力

外层成品铜厚常规1-4oz，可定制≤15oz。猎板内层常规铜厚Hoz-3oz，可定制≤8oz。实际交付铜厚方面，喷锡工艺一般为33-38μm（1oz要求≥30μm），沉金为35-40μm，OSP为31-38μm。

给工程师的建议： 在评估工厂工艺能力时，不要只看“能不能做”，更要看“批量一致性如何”。询问工厂的CPK值或直通率数据——猎板内部综合2-14层整体产品报废率为1.8%-2.4%。

四、特殊定制：非标需求是试金石

真正考验工厂实力的，往往是特殊定制能力。以下是一些常见的高难度定制需求：

厚铜板： 猎板支持最大15oz高铜厚，适用于高散热、低热应变的大电流场景。厚铜板在层压时需特别注意——内层2oz及以上不建议采用单PP，因为单PP介质层过薄，容易发生内层击穿造成PCB短路。猎板采用双PP或多PP提升厚铜板的耐电性与抗高压击穿能力。

高频/高速板材： 支持Rogers系列、台耀、Isola（伊索拉）等高频板材，采用等离子除胶渣工艺，适用于低介电常数、低损耗因子的高速应用。

HDI： 支持一阶（1+N+1、1+N+N+N+1）和二阶（1+1+N+1+1、1+1+N+N+N+1+1）结构。激光盲孔最小Φ0.075mm，机械盲孔最小Φ0.15mm。线宽间距可达2/2mil。

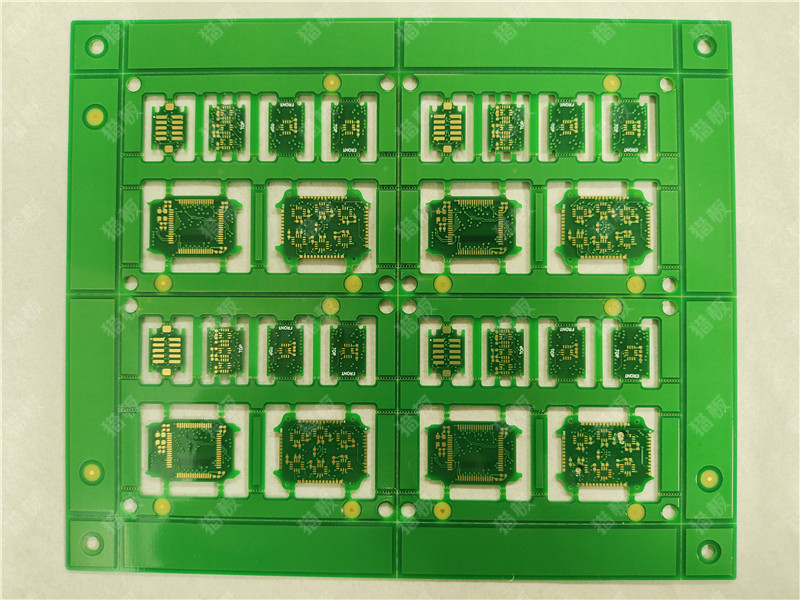

树脂塞孔/铜浆塞孔： 猎板采用真空树脂塞孔工艺，在专用设备中先对整板面完成抽真空后用机械刮刀将树脂油墨贯穿整个孔内并冒出，再以陶瓷磨板工艺磨平——相比丝印树脂塞孔，能有效规避塞孔气泡和缝隙问题。

沉头孔： 支持T型（180°，深度≥0.2mm）和V型（90°）沉头孔。

特殊油墨： 支持工业灰、樱花粉、透明色、同面双色/多色等特殊颜色定制。

给采购的建议： 如果你的产品涉及以上任何特殊定制需求，务必确认工厂是否有实际量产经验，而非仅仅“理论上能做”。一次定制失败导致的研发延期，成本远高于打样本身的费用。

五、生产设备：好设备是好品质的硬件前提

PCB制造属于高度自动化行业，先进设备对产品质量影响极大。以下是关键设备及其对品质的影响：

钻孔设备： 东台和大族数控钻机，定位精度±0.05mm，自钻孔精度±0.018mm，配备自动刀径/断刀检测。大族设备采用花岗岩底座与双龙门结构，重复定位精度±0.05mm。

电镀设备： 台湾竞铭全自动垂直沉铜线与自动垂直电镀线，深孔能力均达13:1，镀铜均匀性≥97%。采用空气能中央热水循环系统替代传统电力加热管，防止金属杂质污染和药温不均衡。电镀采用微晶磷铜球。

LDI曝光设备： 天准与源卓全自动高精密线路LDI曝光机，无需菲林，自动识别匹配图形涨缩。线宽解析度最高可达40μm（1.6mil），对位精准度偏差±10μm。

DES超厚铜真空精密蚀刻连线： 将显影、蚀刻、退膜三段工序整合为连线设计，采用喷淋式+真空蚀刻工艺，有效避免药水反应时的“沙滩效应”，保障厚铜线路的品质。

检测设备： 大族在线AOI自动光学检测机（识别精度50μm）、协辰精密四线飞针测试机、维创兴阻抗测试仪（精度±1%）、CMI600孔铜测试仪（牛津品牌）等。

给工程师和采购的建议： 设备品牌和型号是公开信息，不妨在评估供应商时主动索要设备清单。一线品牌设备（如大族、竞铭、天准、源卓、牛津等）意味着更高的投资和更稳定的品质输出。

总结

选择PCB打样工厂，本质上是在选择一个长期的技术合作伙伴——尤其是在汽车电子、工业控制、电力储能、新能源与具身机器人等对可靠性要求极高的领域。

给工程师的建议： 不要只看价格和交期。孔铜厚度是否达标、阻抗是否实测、翘曲度是否可控、特殊工艺是否能做——这些藏在参数里的细节，才是决定产品长期可靠性的关键。

给采购的建议： 除了价格谈判，更要关注供应商的认证资质、设备配置、检测体系和交付标准。一次打样失败导致的研发延期，成本远高于打样本身的费用。

给决策者的建议： 选择那些在“高多层、高精密、高难度、高可靠”领域有真实积累的工厂。当你的产品从样品走向量产时，能够提供从样品到中小批量再到大批量全流程支持的工厂，才是值得长期合作的伙伴。

猎板在汽车电子、工业控制、电力/电源/储能/新能源、具身机器人等领域积累了丰富的特殊定制经验，已通过ISO9001、IATF16949质量管理体系认证，以及ROHS、REACH、UL等产品认证。工厂总建筑面积25000+平米，拥有150余名高精密多层电路板技术工程师，配备先进制造设备共520余台，年产能覆盖从样品到大批量的全流程需求。

下次当你面对“PCB打样哪家质量好”这个问题时，不妨用本文的五个维度逐一对照——你会发现，答案比你想象的要清晰得多。
