在汽车ADAS系统、工业伺服驱动、储能BMS、电力电源以及具身机器人等高可靠性应用领域，PCB正面临着前所未有的技术挑战——更高的集成度、更严苛的可靠性要求、更复杂的信号完整性需求。传统通孔板在这些场景下的瓶颈日益凸显，而高密度互连（HDI）技术凭借微盲埋孔工艺和积层法制造，正成为突破这些瓶颈的关键路径。

然而，HDI板的生产远非普通多层板可比。从钻孔到压合，从电镀到填孔，每一个环节的对位精度都直接影响着产品的信号完整性与长期可靠性。IPC-6012标准中，Class 2要求内层靶标偏移量≤±75μm；高多层PCB层间对准偏移通常不超过75μm。而HDI板的要求则更为严苛，通常需要±25μm甚至更高的精度。对于汽车电子、工业控制、电力电源等中高端垂直领域而言，标准化PCB产品往往无法满足严苛的设计需求。

对位精度——这个看似简单的“对齐”问题，在高速信号、高密度互连和高可靠性应用中，往往决定着产品的成败。0.05mm的层间偏移就可能导致高速信号完整性的完全失效。本文将从设计与生产的双重视角，拆解HDI板从钻孔、压合、电镀到填孔全流程中对位精度的控制要点。

一、钻孔环节：对位精度的“第一颗纽扣”

钻孔是HDI板制造的第一道关键工序，其精度直接决定了后续所有环节的对位基准。

1.1 机械钻孔的精度基准

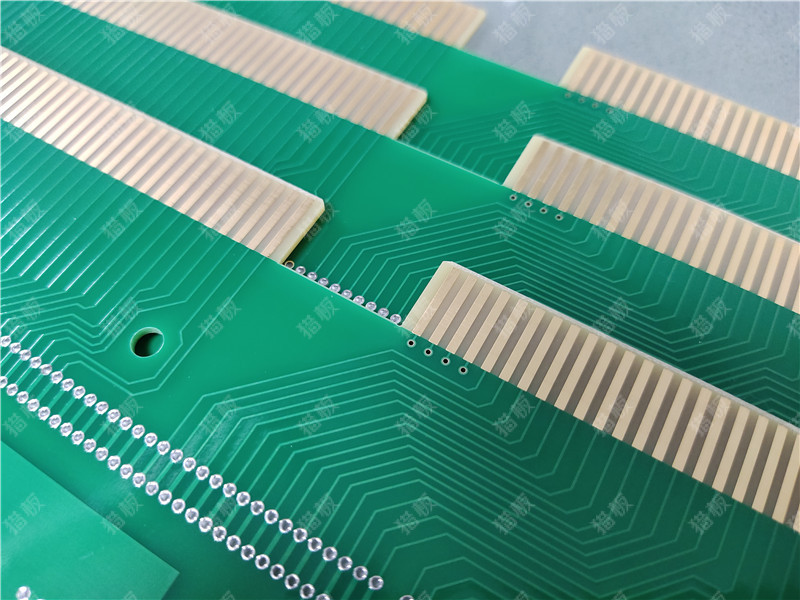

对于HDI板中的通孔和机械盲孔，钻孔设备的定位精度是最基础的保障。猎板配置了东台、大族等品牌的数控钻机，其中大族最新款创新型高精度六轴双台面双控数控钻孔设备，采用花岗岩底座与双龙门结构，XYZ轴直线电机驱动，定位精度±0.05mm，自钻孔精度±0.018mm，并配备自动刀径与断刀检测功能。孔位公差控制在±0.05mm以内。

对于HDI板常见的机械盲孔，可实现≥0.15mm的加工能力。孔径公差方面，PTH孔径公差为±0.075mm（可指定±0.05mm），NPTH孔径公差为±0.05mm。

1.2 激光钻孔：微米级的“精准手术”

激光钻孔是HDI工艺区别于普通PCB的核心技术。盲孔需要在特定层间实现微米级定位，孔径通常≤0.15mm。激光参数（功率、脉冲频率）的细微偏差都会导致孔壁粗糙或孔径不均。

猎板采用激光钻孔技术，激光盲孔最小直径可达0.075mm（约3mil）。在具体项目中，盲孔直径可控制在0.1mm±0.01mm，层间对位精度达±15μm。针对大尺寸PCB应用HDI技术时，因面积增加带来的热膨胀系数差异容易导致孔位偏移——猎板通过CO₂激光与UV激光混合钻孔技术，针对大尺寸板的翘曲特性动态调整能量参数，实现了微孔加工良率提升至98%以上。

1.3 设计阶段的钻孔对位考量

工程师在设计阶段就应考虑：盲孔需采用紫外激光（波长355nm）加工，深度误差应<5μm。孔径设计应充分考虑工厂的激光钻孔能力——孔径越小，对位难度越大，良率风险越高。对于孔径小于0.075mm的激光盲孔，建议提前与工厂进行工艺评审。

猎板处理建议：对于需要严格控制通盲孔对位的设计，建议在下单时明确标注对位精度要求。猎板支持机械盲孔≥0.15mm、激光盲孔≥0.075mm的加工能力。对于高阶HDI（二阶及以上），由于涉及多次压合和激光钻孔，建议在设计阶段即与工厂沟通叠层方案和涨缩补偿策略。

二、压合环节：层间对准的“终极考验”

压合是HDI板制造中对位精度挑战最大的环节。每一次压合都会引入新的误差累积。如果对位控制不足，即使单一层面看不出问题，整体结构偏差也可能影响后续钻孔和焊接质量。

2.1 涨缩——最大的“元凶”

PCB在制造过程中要经历多次高温压合。不同材料的热膨胀系数（CTE）不同，在温度变化时会产生不同程度的膨胀或收缩。尤其是当设计中将差异较大的内层芯板组合在一起时，芯板特性、工艺流程、菲林涨缩的差异会导致压合过程中各层伸缩比例不一致，从而出现层间对准度偏移。

HDI板通常采用多次压合工艺，每一层叠层都会引入新的误差累积。层间对位偏差——多次压合带来的涨缩不一致，是最主要的原因。

2.2 压合工艺参数的精细化控制

压合温度、压力、升温速率的控制精度，直接决定了树脂流动的均匀性和层间应力的分布。不对称的叠层结构在压合过程中会因CTE差异产生不均匀的应力分布，导致成品板翘曲超标。

压合后还需进行X-ray检测。猎板采用X-RAY检测机，对高多层线路板内层、压合、钻孔重合度进行透视成像检查，10倍光学放大，可满足0.15mm的小孔、板厚最大10mm、层数最多30层的针对性品质检查，彻底规避了高多层、精密产品压合后无法有效监控内层及层间品质的管控盲区。

2.3 设计阶段的压合对位策略

对称叠层设计是第一道防线。业内普遍遵循的准则是：叠层结构应力求对称。猎板在设计环节即强调对称原则——要求介质层厚度超过内层铜箔的两倍，并通过对称叠层设计降低形变概率。以典型的6层板为例，推荐的对称叠层顺序为“信号层-地层-电源层-电源层-地层-信号层”。

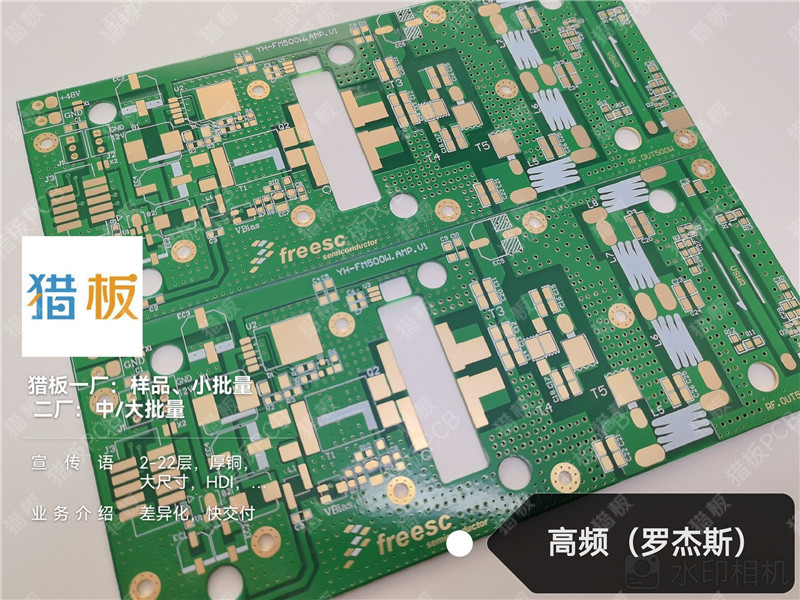

板材选型需要提前考量。建滔KB-6164是一款Tg140的可适应无铅焊接的高性价比材料，具备良好的耐热性、CTE及CAF性能，还具有更宽的压合加工窗口，可以提高多层板压合中的对位精准度以及厚度均匀性。对于高频应用场景，可选用Rogers系列、台耀系列等高频板材。

猎板处理建议：对于二阶及以上HDI板，猎板建议在压合前对所有内层芯板及PP片进行预烘烤，减少水分。在每个批次生产时，制作涨缩测试条，实时测量并补偿钻孔程式。猎板的高多层板对位精度可满足±12μm，重合精度可达25μm——这比IPC Class 3的常规要求还要高出数倍。对于特殊压合结构需求，建议提前与工程团队沟通评估。

三、电镀环节：孔铜品质与对位精度的双重保障

电镀是HDI板实现层间电气互连的关键工序，其品质直接决定了对位精度能否转化为可靠的电气连接。

3.1 沉铜与电镀的设备基础

猎板配置了台湾竞铭全自动垂直沉铜线与电镀线。沉铜线深孔能力达13:1，针对药槽采用空气能中央热水循环系统替代传统电力加热管加热方式，配合可调幅震动及交错排列气顶、侧喷、超声波设计，全线配置自动添加，极大保障了孔内沉积效果及品质稳定性。电镀线镀铜均匀性≥97%，深孔能力≥90%，同样支持13:1的纵横比。

值得一提的是，猎板采用微晶磷铜球替代传统工厂常用的回收铜角或铜块，镀铜密度、延展性及有机杂质控制均更优。

3.2 孔铜厚度标准

孔铜厚度是衡量电镀质量的核心指标。猎板孔铜默认18μm（IPC二级标准）。对于汽车、工控等对导通稳定性更高的市场，推荐使用≥20μm。多层板领域推荐使用孔铜20μm，在设备通电中稳定性和电镀消耗均表现更佳。

对于HDI板，猎板规定：无激光盲埋孔结构时，机械孔孔铜厚度≥18μm；有激光盲埋孔结构时，机械孔孔铜厚度≥13μm。

3.3 电镀对对位精度的影响

电镀过程中的铜层沉积会改变孔口和焊盘的尺寸，影响后续图形转移的对位精度。电镀铜厚不均匀会导致孔口尺寸变化不一致，进而影响盲孔与线路图形的对准。

猎板处理建议：对于厚孔铜需求（如≥25μm），猎板建议线宽间距相应调整——孔铜≥25μm时线宽间距≥4/4mil，孔铜≥30μm时线宽间距≥5/5mil，孔铜≥35μm时线宽间距≥6/6mil。对于有激光盲埋孔的HDI板，由于采用脉冲电镀填孔方式，通孔孔铜默认为13μm，如需机械埋孔或通孔孔铜大于18μm，需单独说明。

四、填孔环节：对位精度的“最终交付”

填孔电镀是HDI板实现高可靠层间互连的关键环节。盲孔需要填平，才能在上面再做线路或叠孔。填孔电镀的均匀性、凹陷度控制，直接影响表面平整度。

4.1 填孔电镀的工艺标准

猎板采用激光填孔电镀工艺，深度范围为0.05mm-0.15mm，深度公差控制在±15%以内。通过电镀技术将铜完全填充到孔中，确保孔的表面完全金属化。

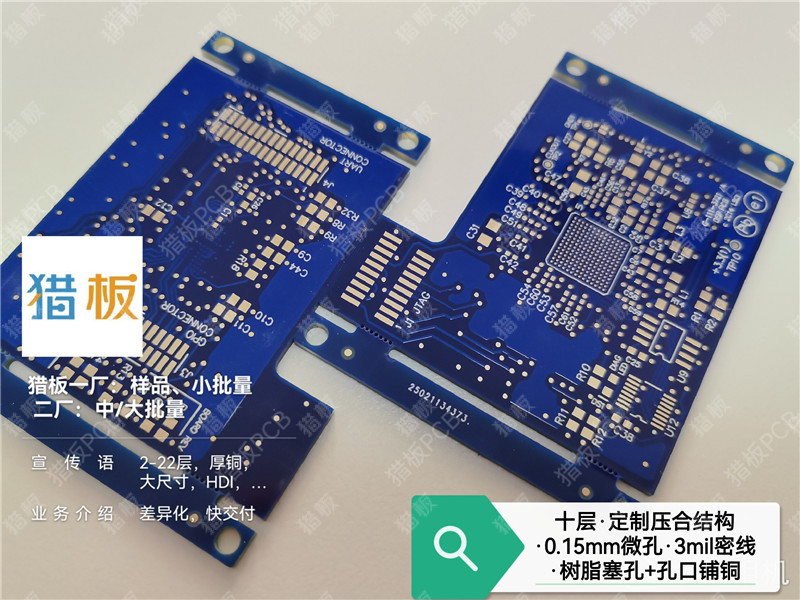

对于树脂塞孔工艺，猎板采用住友油墨，支持板厚0.2-6.0mm、塞孔孔径0.2-1.0mm的工艺范围。孔径≤0.4mm时孔口凹陷控制在15μm以内，孔径＞0.4mm时凹陷控制在50μm以内。

4.2 填孔质量对对位精度的影响

填孔凹陷或空洞会直接影响外层线路的平坦度，导致细线路（如3/3mil线宽线距）制作困难。如果填孔不平，上面再压合时容易出现空洞，或者SMT贴片时BGA虚焊。

激光钻孔形成的孔形（如喇叭口）会直接影响填孔效果——良好的孔形是完美填孔的基础。

4.3 设计阶段的填孔考量

工程师在设计阶段应考虑：对于需要叠孔的设计，上下层的盲孔对位精度要求极高。错孔更容易加工，叠孔需要上下的对位精度很好。

猎板处理建议：对于高阶HDI的叠孔设计，建议采用猎板的真空树脂塞孔工艺——在专用设备中先对整板面完成抽真空后用机械刮刀将树脂油墨贯穿整个孔内并冒出，再以陶瓷磨板工艺将冒出树脂油墨磨平，可有效规避塞孔气泡和缝隙问题。对于填孔电镀后的品质验证，猎板通过研磨切片检查空洞和凹陷。

五、全流程检测体系：对位精度的“最后一道防线”

HDI板的可靠性风险往往隐藏在肉眼无法触及的微观层面——孔壁铜厚是否均匀、层间是否存在气泡、线路是否存在微开短路。

5.1 关键质量控制节点

猎板的检测体系覆盖了从原材料到成品的全流程：

• 激光孔后：孔形切片分析
• 电镀填孔后：研磨切片，检查空洞/凹陷
• 压合后：超声波扫描，检测层间分层
• 成品：热应力测试（288℃±5℃，3次漂锡）

5.2 在线与离线检测设备

• AOI自动光学检测：在线式AOI设备，最高识别精度可达50μm，适用于2mil线路高密度、高多层、高阻抗要求产品的在线质量监控
• X-RAY检测机：对高多层线路板内层、压合、钻孔重合度进行透视成像检查
• 显微切片金相显微镜：对PCB切片进行高倍显微观测，清晰呈现孔壁、铜层、镀层等微观结构
• 四线低阻测试：精度达0.1μΩ~0.1mΩ，尤其擅长检测似断非断线路的高阻异常

猎板处理建议：对于汽车电子、医疗设备等高可靠性产品，建议选用四线低阻测试替代普通飞针二线测试。对于阻焊对位精度，猎板常规标准为±3mil，阻焊桥最小宽度绿油为4mil，黑/白/粉色为5mil。

结语

HDI线路板的对位精度，从来不是一个孤立的技术指标。从钻孔的设备精度、压合的涨缩控制、电镀的均匀性保障，到填孔的凹陷管控——每一个环节都在微米级的尺度上影响着最终产品的信号完整性与长期可靠性。

对于汽车电子、工业控制、电力电源、储能新能源、具身机器人等中高端垂直领域而言，对位精度更是不可妥协的硬指标。猎板在高多层与HDI领域积累了扎实的工艺能力：层间对位精度±12μm、重合精度25μm、激光盲孔最小0.075mm、线宽线距最小2mil/2mil——这些数字背后，是面向高可靠性领域所必须具备的工艺底线。

对工程师的最终建议：在设计阶段就与工厂充分沟通叠层方案、涨缩补偿策略和对位精度要求，远比在产品交付后发现对位偏差再来补救要经济得多。HDI板的生产不是“把设计图交给工厂就行了”——它需要设计与生产的深度协同，才能将微米级的对位精度从图纸变成可靠的产品。
