在PCB设计领域，“50Ω”“90Ω”“100Ω”是工程师再熟悉不过的数字。无论是射频天线的馈线、USB的高速差分对，还是车载以太网的传输线，阻抗匹配都是一个绕不开的核心议题。

但一个经常被追问的问题是：PCB的阻抗匹配究竟是如何计算出来的？设计图纸上的线宽和间距，到了板厂又是如何被“造”成目标阻抗值的？

很多工程师都经历过这样的困境：仿真阶段一切正常，PCB打样回来却发现信号质量严重下降、眼图塌陷、EMI超标，甚至系统无法稳定工作。问题的根源往往不在于芯片或元器件，而在于PCB走线的设计未能满足制造端的工艺要求——设计时没有充分考虑工厂的实际制程能力，导致理论计算与实物生产之间出现偏差。

本文将从阻抗的物理本质出发，逐步拆解阻抗匹配的计算逻辑、关键影响因素，并结合猎板PCB在汽车电子、工业控制、电力电源、储能新能源以及具身机器人等高可靠性领域的制程实践，帮助工程师实现“设计即生产”的高效交付。

一、什么是特性阻抗？为什么必须做匹配？

特性阻抗是信号在PCB传输线上传播时所遇到的“阻力”。它不同于直流电阻——直流电阻衡量的是导体对电流的阻碍，而特性阻抗衡量的是高频信号在传输线中传播时电压与电流的比值。

当信号频率足够高时，PCB上的走线不能再被视为简单的“导线”，而应看作传输线。信号以电磁波的形式在导体与介质之间传播，传输线的几何结构和材料属性共同决定了它的特性阻抗值。

阻抗控制的意义可以用一句话概括：确保信号从发送端完整、无损地到达接收端。当传输线的特性阻抗与源端或负载端的阻抗不匹配时，就会发生信号反射。反射信号会叠加在原信号上，导致波形畸变——出现上冲、下冲、振铃等现象，严重时可能改变逻辑状态，导致接收数据错误。阻抗不匹配的物理机制，与光线在空气与水两种介质交界面处的折射、反射现象完全一致。

在汽车电子领域，车载雷达、自动驾驶传感器的信号若因阻抗问题失真，可能引发严重的安全风险；在工业控制中，微小的信号干扰都可能引发控制指令错误或检测数据偏差；而在电力电源、储能和新能源领域，厚铜PCB在高功率场景下的信号完整性与阻抗匹配同样至关重要。阻抗控制已成为保障系统可靠性的“硬性要求”。

二、影响阻抗的六大核心变量

特性阻抗并非一个孤立的电气参数，而是由传输线的分布电阻、分布电容、分布电感共同决定的复数阻抗，其大小与PCB的物理结构、材料特性及制程工艺密切相关。

影响传输线特性阻抗的关键因素主要包括以下六个方面：

其中影响最大的是介质厚度，其次是介电常数，再次是导线宽度，最小是导线厚度。这意味着，阻抗控制本质上是一项“多变量协同”工程。设计阶段的理论计算只是一个起点，制造过程中任何一个变量的波动——线宽偏差几微米、介质厚度变化几个百分点、铜厚不均——都会在实际产品中体现为阻抗的漂移。

三、阻抗匹配的计算逻辑：从公式到数值

阻抗匹配的起点，是计算。

PCB走线的阻抗值由传输线的物理结构决定，常见的传输线类型主要有两种：

微带线（Microstrip） ——走线位于PCB表层，下方为参考平面，上方为空气或阻焊层。

带状线（Stripline） ——走线位于PCB内层，上下均有参考平面。

从计算公式中可以清晰地看到，影响特性阻抗的四个核心变量是：

• 介质厚度H：H越大，阻抗越大
• 介电常数εᵣ：εᵣ越大，阻抗越小
• 线宽W：W越大，阻抗越小
• 铜厚T：T越大，阻抗越小

此外，阻焊厚度也会对表层走线的阻抗产生不可忽略的影响。

在实际工程中，工程师通常会使用专业的阻抗计算软件来完成这一工作。Polar Si9000是行业标准工具，Altium等EDA软件也内置了阻抗计算器。工程师需要输入叠层结构、板材介电常数、铜厚等参数，软件会根据选定的传输线模型（微带线、带状线、共面波导、差分对等）计算出满足目标阻抗值所需的线宽和间距。

猎板的处理建议：猎板在阻抗计算阶段即采用Polar Si9000等专业工具，基于客户提供的阻抗值（如50Ω单端、100Ω差分），综合考虑线宽、铜厚、介电常数及阻焊影响进行精确计算。这一前置计算环节为后续的制造精度奠定了理论基础。

四、行业标准阻抗值：为什么是50Ω和100Ω？

高速PCB设计规范中，单端传输线50Ω、差分传输线90Ω/100Ω的阻抗取值，并非主观设定，而是行业经长期工程实践与验证形成的最优平衡参数。

• 单端50Ω的由来：早期同轴电缆测试下，30Ω功率传输最强，77Ω信号损耗最小，50Ω刚好是两者的折中，兼顾功率和信号质量，后来就成了RF和高速数字电路的通用标准。
• 90Ω差分阻抗：主要用于USB（2.0/3.0/3.1/3.2）信号
• 100Ω差分阻抗：主要用于HDMI、LVDS、以太网、大部分PCIe应用
• 85Ω差分阻抗：PCIe Gen3及以上版本部分采用

理论上一对50Ω单端线构成的差分对，其差分阻抗为2×50Ω=100Ω。但由于两根线之间存在耦合效应，实际差分阻抗需要借助2D场求解器进行精确计算。

五、从计算到实物：制造端的关键挑战

理论计算给出了目标线宽和间距，但这只是第一步。真正决定产品能否量产的，是工厂能将阻抗控制在多大的公差范围内。

行业通行标准：IPC规范要求阻抗公差控制在**±10%**以内即为合格。换言之，设计100Ω的差分线，实物在90Ω~110Ω之间都被认为是合格的。

但在汽车电子、工业控制等高可靠性领域，±10%的公差往往不够。阻抗偏差超过±10%，就会引发信号反射，导致数据传输错误。高性能多层PCB需将阻抗偏差控制在**±5%**以内。

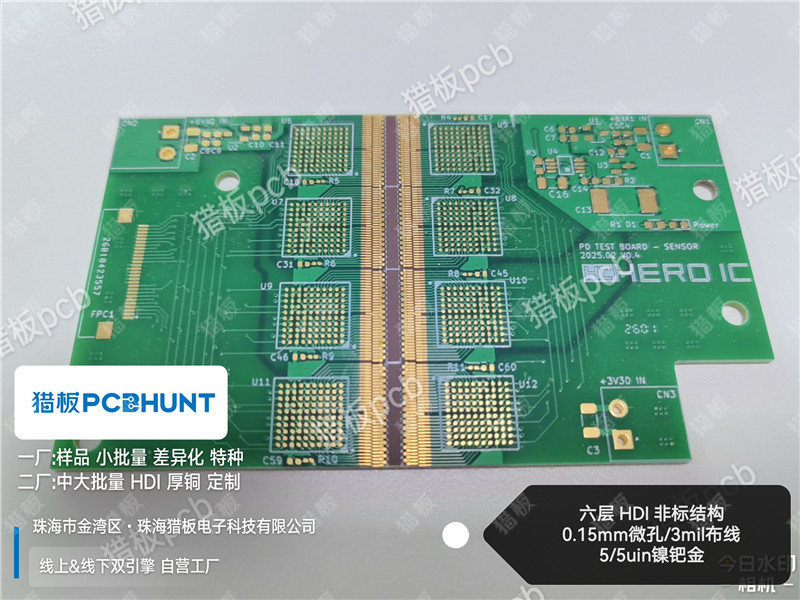

猎板的阻抗控制能力

猎板公布的阻抗控制公差为**±8%**，依据IPC-6012D Class 3标准。在实际评测中：

• 100Ω差分线的实测阻抗稳定在99.2Ω至100.7Ω范围内，最大偏差仅0.7%
• 90Ω差分线实测为89.4Ω
• 所有目标为50Ω和100Ω的差分对，实测公差均被严格控制在**±5%以内**

之所以能做到这一点，关键在于猎板在多个环节的精细化管控：

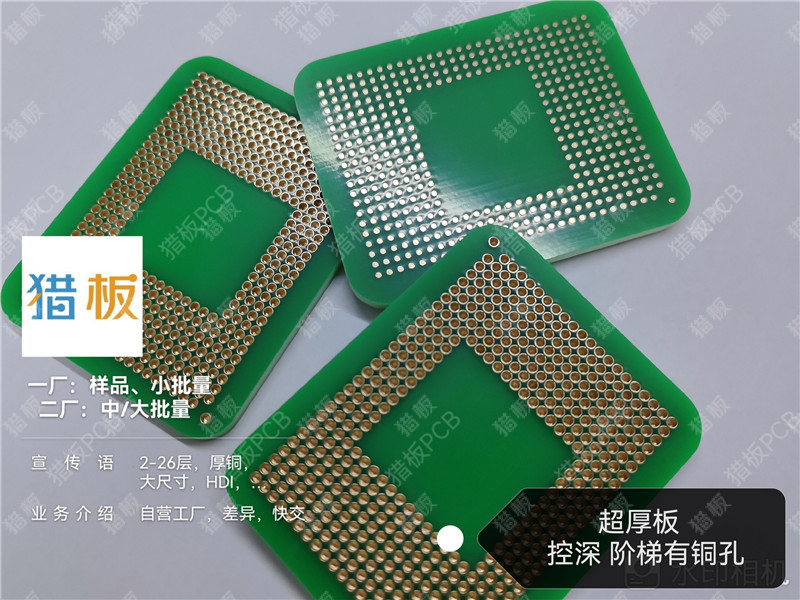

1. 精准的层压结构参数：针对生益S703G、联茂IT-180A等每一款板材，提供实测的Dk/Df随频率变化的曲线，可直接代入ADS、HyperLynx等仿真软件。

2. 严格的线宽公差控制：内层线宽公差可达**±5μm（约±3.3%）** ，远超行业平均水平。猎板在层压前对铜箔厚度实行**±5%**的误差控制。

3. 铜厚均匀性管控：图形电镀均匀性**≥97%，铜厚极差控制在1.5μm以内**。

六、制造工艺：如何把阻抗“做准”

如果说设计和仿真决定了阻抗控制的“理论值”，那么制造工艺决定了这个理论值能否在实物中实现。

6.1 线路制程：线宽精度的关键

线宽是阻抗最敏感的变量之一——线宽增加1微米，阻抗约下降0.8Ω。因此，线路图形转移的精度直接决定了阻抗控制的成败。

猎板在线路制程中采用全自动贴膜机配合LDI激光曝光机。LDI设备采用专利数字步进扫描光刻技术，线宽解析度最高达40μm（约1.6mil） ，对位精度**±10μm**。无需菲林，自动识别图形涨缩，彻底规避传统菲林曝光工艺的开短路、图形畸变等问题。

线路蚀刻是另一个关键控制点。猎板采用DES超厚铜真空精密蚀刻连线，将显影、蚀刻、退膜三段工序整合为水平连线设计。蚀刻段采用喷淋+真空蚀刻工艺——真空处理可吸附板面残留的已反应药水，让喷淋新液与铜面持续有效接触，优先避免药水反应时的“沙滩效应”，有效保障厚铜板的线宽一致性和阻抗稳定性。

这种真空蚀刻工艺对阻抗控制的意义在于：它大幅减少了侧蚀现象。蚀刻因子（垂直蚀刻量与侧蚀量的比值）越大，线宽精度越高，阻抗公差控制能力越强。

6.2 层压工艺：介质厚度的精准控制

介质厚度是阻抗的另一大核心变量。层压过程中，半固化片（PP）的流动、压力分布、温度均匀性都会影响最终的介质层厚度。

猎板采用高精度层压机，温度误差控制在±2℃，压力波动小于5%。通过预压（消除气泡）与正式压合（粘合固化）的分阶段工艺，确保各层紧密贴合，介质厚度误差小于±5%。这一精度直接决定了阻抗计算的准确性——介质厚度的微小波动会直接导致阻抗偏移。

七、阻抗测试：用数据验证而非猜测

既然在设计的时候有定义阻抗，那么就需要测量生产出来的产品，检查其是否能满足阻抗的要求。

7.1 TDR测试原理

PCB阻抗匹配测试主要采用时域反射计（TDR） 结合矢量网络分析仪（VNA）的方法。TDR的工作原理是沿线路发送阶跃电信号脉冲，并测量由阻抗不匹配引起的反射。通过这些反射信号，可以精确确定线路阻抗。

7.2 行业现状 vs 猎板标准

很多PCB工厂的“阻抗控制”只停留在工程师前端的理论值计算，并不拼阻抗条且不测试——产品信号存在一定的风险隐患。猎板的阻抗控制经过理论值计算后，还需要拼阻抗条，用TDR阻抗测试仪进行实测验证。

猎板配备的阻抗测试仪同时符合IPC-TM-650标准PCB传输线特性阻抗时域反射测试方法及Intel技术标准PCB测试方法（TDR测试PCB特性阻抗），测试范围可满足单端特性10-150Ω、差分20-200Ω，测量精度误差为**±1%，最小精确值0.01Ω**。

猎板的处理建议：对于汽车电子、工业控制、医疗设备等高可靠性产品，建议在投板时明确要求：

• 阻抗公差按**±5%或±8%**执行
• 提供完整的TDR阻抗测试报告
• 验收标准按IPC III级执行
• 选用四线低阻测试

八、工程师设计建议

基于以上分析，以下是在PCB阻抗匹配设计中应重点关注的原则：

1. 设计阶段就要考虑工厂制程能力。 阻抗匹配不能只停留在理论计算，必须将工厂的制程公差纳入设计裕量。猎板在叠层设计阶段提供免费的阻抗仿真支持，工程师上传设计文件后，后台自动匹配制程能力参数——包括板厚公差、铜厚、针对不同残铜率的蚀刻补偿系数等——生成叠层结构模拟报告。

2. 板材选择是阻抗控制的“第一道防线”。 基材的介电常数稳定性、铜箔的厚度公差与表面粗糙度，直接决定了阻抗控制的精度上限。猎板覆盖建滔、生益等主流FR-4系列（TG130至TG170），以及Rogers、台耀等高频/高速板材。针对不同应用场景，可选用黄芯、无卤素、黑芯、白芯等多种基材。

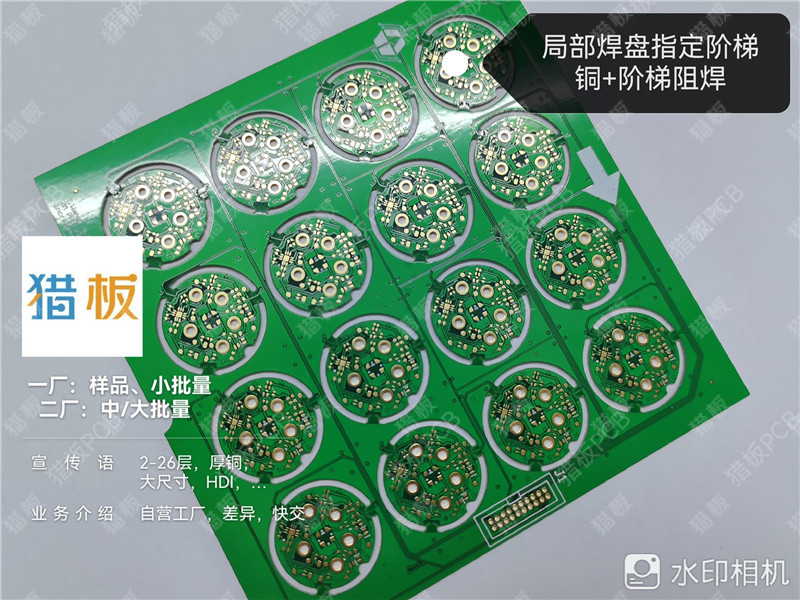

3. 注意阻焊层对表层阻抗的影响。 阻焊厚度会对表层走线的阻抗产生不可忽略的影响。使用阻抗计算工具时需考虑阻焊层对阻抗的**3-8%**影响。

4. 高速差分信号优先走内层。 内层带状线结构既减少EMI又获得更好的参考平面耦合。如必须走表层（微带线），应确保下方参考平面完整无分割。

5. 过孔换层处务必成对放置回流地过孔，且尽量靠近信号过孔。

6. 预留足够的布线空间。 在布局阶段就为差分对预留足够的布线空间，避免在布线后期因空间不足而被迫改变间距。如果必须拐弯，应使用45°或圆弧拐角，并确保拐角处间距保持不变。

总结

PCB阻抗匹配是一项从设计计算→材料选型→叠层设计→制造工艺→测试验证的全链路系统工程。设计阶段的理论计算只是起点，制造过程中任何一个变量的波动都会在实际产品中体现为阻抗的漂移。

对于汽车电子、工业控制、电力电源、储能新能源以及具身机器人等对可靠性要求极高的领域而言，阻抗控制早已超越了“可选工艺”的范畴，成为高速PCB设计制造的刚性需求。猎板PCB在阻抗控制方面实现了**±5%~±8%**的窄公差控制能力，通过LDI高精度曝光（线宽公差±5μm）、DES真空蚀刻、精密电镀与层压（介质厚度误差<±5%）、TDR全程验证等多个环节的共同保障。
