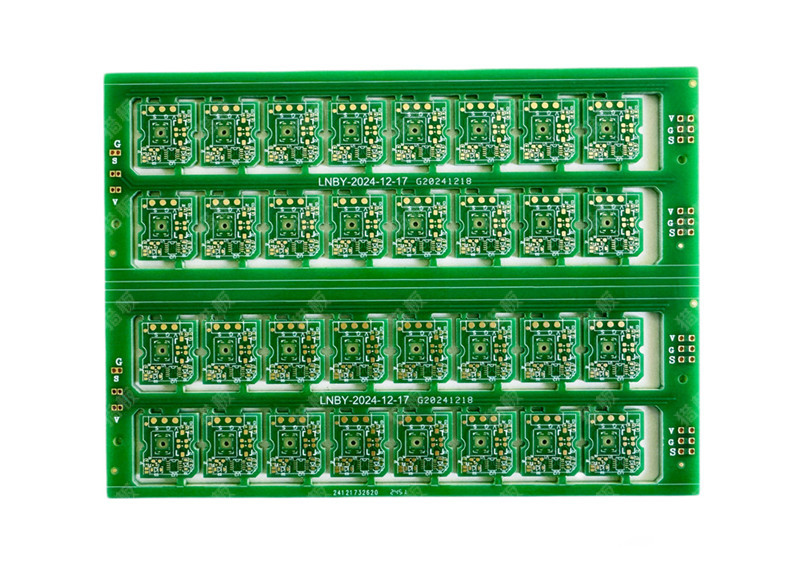

PCB字符——业内常称“丝印”——在电路板上看似不起眼，却在元器件识别、SMT贴片定位、产品追溯和后续维修中扮演着不可替代的角色。然而，字符模糊、偏移、脱落甚至反字等问题，却是很多工程师和生产厂家的“隐形痛点”。这些问题往往在装配阶段才暴露，轻则影响生产效率，重则导致焊接不良、元器件贴反甚至整板报废。

字符不良的根源，贯穿于设计、材料、工艺和生产环境四个维度。尤其对于汽车电子、工业控制、电力电源、储能新能源以及具身机器人等对可靠性要求极高的领域，丝印质量直接关系到产品的可追溯性和使用寿命。本文从工程师视角出发，结合PCB制造的实际制程能力与出货标准，系统梳理PCB字符从设计到生产的全流程规避策略。

一、字符模糊/不清晰

1.1 问题表现

字符边缘毛糙、断裂、笔画粘连，整体发虚或出现重影。严重时字符完全无法辨认，失去标识功能。

1.2 根本原因

设计端： 字符线宽设计过细、字高过小。行业普遍遵循的字符设计规范为：最小线宽≥0.15mm（约6mil），最小字高≥1.0mm，宽高比建议维持在1:5至1:6之间。若设计低于此参数，超出制程能力导致的字符模糊将无法获得客诉受理。此外，字符线太粗或字符间距太近，也会导致丝印出来的字符“成一坨”。

材料端： 油墨粘度不当，过稀导致渗油、过稠导致拉丝；油墨与基板不兼容（如环氧基板用丙烯酸油墨），附着力差。

工艺端： 丝网模板质量差，镂空区域边缘不光滑；丝网目数过低（如线宽0.15mm用250目丝网），油墨颗粒无法被有效过滤，导致边缘毛糙；刮刀压力过大导致油墨扩散；烘干温度过低（＜120℃）或时间过短（＜20分钟），油墨未完全固化（固化度＜90%）。

1.3 猎板处理建议

设计阶段： 工程师在设计时应严格控制字符尺寸。对于高密度设计，猎板配置的双台面文字喷涂机采用日本进口高清喷头，支持最小文字线宽0.075mm、最小文字高度0.5mm的生产能力。但需注意：字符丝印的制程能力与铜厚直接相关。铜箔越厚，铜箔与基材交界处的高度差越大，表面高低不平会导致丝印模糊。例如，基铜12-18μm时最小字符线宽可做到4.5mil、字高25mil；而铜厚达70μm时，最小线宽需放大至6mil、字高45mil。工程师在设计厚铜板字符时，务必留出更大的尺寸余量。

生产端： 采用CCD自动对位技术及超微孔矩阵式排列喷嘴，实现高精度字符喷印。相比传统丝网印刷，数码喷印无需制作网版，可有效规避丝网模板质量不佳带来的边缘毛糙问题。同时，设备内部配置预固化UV光源，即喷即干，避免未固化前油墨扩散。

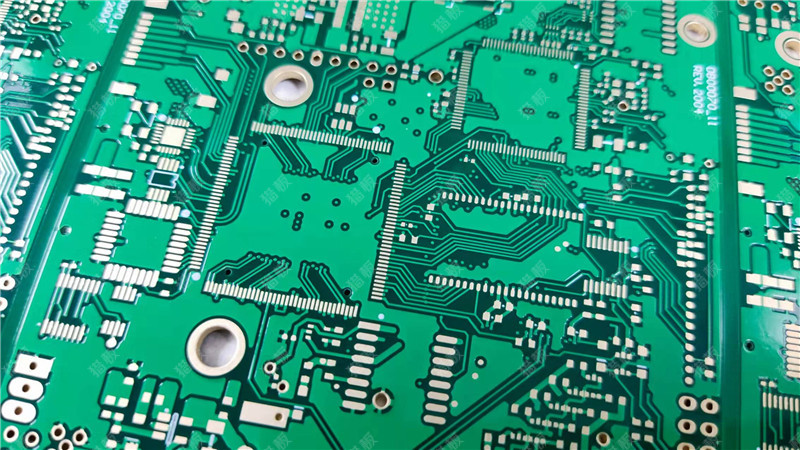

二、字符位置偏移

2.1 问题表现

字符与元器件位号、焊盘的位置对不上，甚至出现字符印在焊盘上或覆盖导通孔的情况。

2.2 根本原因

设计端： PCB定位标记不足或不准确，丝网模板定位标记偏差太大；底层字符未做镜像处理——很多工程师在输出Gerber时忘记对底层做镜像处理，导致生产出来的底层字符全部反向。

工艺端： 丝网质量差、拉网时拉力不足、网框刚性差；丝印工操作不熟练；设备定位精度不足。

2.3 猎板处理建议

设计阶段： 在PCB设计时增加精准的定位标记；输出Gerber前逐层复核字符方向，顶层为正字、底层为反字（镜像）；字符不得印在导通孔和裸露铜面上（包括喷锡或沉金区域），否则会影响焊接性。

生产端： 文字喷涂设备采用多点光学定位和涨缩补偿技术，可自动识别板子涨缩并进行资料补偿调整。相比传统丝印需依赖人工对位，数码喷印可大幅减少对位偏差。同时，字符与焊盘间距严格遵循行业推荐标准：字符边缘距焊盘≥0.25mm（约10mil），最低不得小于0.15mm。工厂工程审核时会自动排查并提示风险。

三、字符脱落/附着力不足

3.1 问题表现

固化后的字符用胶带一粘就掉，或在后续回流焊、波峰焊等高温工艺中脱落。

3.2 根本原因

材料端： 字符油墨质量不佳，粘附力或耐久性不足；油墨与PCB基材不匹配；油墨耐高温性能不足，无法承受无铅回流焊的高温环境。

工艺端： PCB表面清洁度不够或有油污、灰尘，导致油墨附着力不足；固化温度不够或时间不足，油墨未完全固化；后续加工过程中过度清洗或使用过强的化学清洁剂，磨损或溶解字符。

3.3 猎板处理建议

材料端： 工厂采用太阳文字喷涂油墨，属于行业一线品牌，在附着力、耐热性和解析度方面均有保障。太阳油墨为热固型油墨，通过高温烘烤实现交联固化，附着力强、耐化学性好。

工艺端： 在丝印之前确保PCB表面清洁、无油污或灰尘；严格控制固化温度和时间，确保油墨完全固化。工厂对字符附着力有严格的品质管控，可通过3M胶带测试进行验证——这是IPC-TM-650标准规定的附着力测试方法。对于汽车电子、医疗等高端应用，附着力的要求更为严格。

四、阻焊油墨覆盖焊盘

4.1 问题表现

阻焊油墨印到了焊盘上，影响后续焊接质量。

4.2 根本原因

丝印定位精度不够，丝网模板和PCB的对齐误差太大；印刷时刮刀角度或压力不当，导致油墨偏移；阻焊工序与字符工序之间的对位偏差累积。

4.3 猎板处理建议

设计端： 工程师在设计时应确保字符与焊盘（包括阻焊开窗区域）不重叠。若字符覆盖焊盘，不仅会影响焊接质量，还可能在SMT阶段造成锡桥、短路等严重问题。

生产端： 采用全自动视觉对位系统提高定位精度。阻焊工序采用全自动CCD三机连印阻焊印刷机，字符工序采用CCD自动对位文字喷涂机，两道工序的对位精度均有保障。丝印后进行AOI检测，及时发现覆盖焊盘的情况。

五、字符起泡/针孔

5.1 问题表现

固化后的字符表面出现气泡或针孔状缺陷。

5.2 根本原因

工艺端： PCB表面有油污、灰尘没有清洁干净；丝网印刷时油墨中混入空气未脱泡；固化温度不够或时间不足；环境湿度过高，PCB表面吸潮导致油墨起泡。

5.3 猎板处理建议

生产端： 做好PCB表面清洁处理，去除油污和灰尘；严格控制固化参数，按照油墨要求设置固化温度和时间；丝印车间安装温湿度控制系统，将温度控制在20-25℃，湿度控制在40%-60%。

六、漏印/字符缺失

6.1 问题表现

部分字符未印上，出现空白区域。

6.2 根本原因

丝网堵孔；喷墨打印时喷头堵塞；丝印参数不当导致油墨无法透过网版。

6.3 猎板处理建议

生产端： 定期清洗喷头、校准喷墨位置。双台面文字喷涂机配置多个日本进口高清喷头，设备内部配置预固化UV光源，即喷即干。同时，数码喷印方式无需网版，从根本上规避了丝网堵孔的问题。

总结

PCB丝印字符的质量问题，根源往往在设计阶段就已埋下隐患。从设计到生产，以下几个关键节点值得工程师特别关注：

设计端（可制造性设计）： 字符线宽不小于0.15mm、字高不小于1.0mm；宽高比维持在1:5至1:6；字符与焊盘间距≥0.25mm；底层做镜像处理；厚铜板设计时留出更大的字符尺寸余量。

材料端： 选用一线品牌字符油墨（如太阳油墨），确保附着力、耐高温性和解析度。对于汽车电子、工业控制等领域，更应重视油墨的耐高温性能，以承受多次无铅回流焊的考验。

工艺端： 采用高精度数码喷印替代传统丝网印刷，可有效规避丝网模板质量、对位偏差、堵孔等传统工艺痛点。先进的双台面文字喷涂机支持最小0.075mm线宽、0.5mm字高，可满足高密度板的字符需求。

品质管控： 通过AOI光学检测、3M胶带附着力测试等手段对字符质量进行全流程监控。

字符虽小，却是PCB产品可读性、可追溯性和可靠性的重要保障。尤其对于汽车电子、工业控制、电力电源、储能新能源和具身机器人等高端应用领域，一个模糊或脱落的字符，可能在产品服役数年后导致无法追溯、无法维修的严重后果。从设计端做好可制造性设计，选择具备先进制程能力的制造商，是确保丝印质量的根本之道。
