在高速数字电路与高频通信设备中，PCB已不再是简单的“连接载体”，而是信号传输路径本身的关键组成部分。当信号上升时间低于1纳秒时，任何导线均需视为传输线。此时，PCB传输线的特性阻抗是否与驱动端和接收端的阻抗相匹配，直接决定了信号能否完整、无损地到达目的地。

阻抗不匹配会引发一系列信号完整性问题：信号反射、振铃、过冲、串扰、衰减。在极端情况下，反射信号叠加在原信号上，可能改变逻辑状态，导致接收数据错误。对于汽车电子、工业控制、电力电源、储能新能源以及具身机器人等可靠性要求极高的领域而言，信号完整性问题不仅意味着性能下降，更可能带来系统性失效风险。

正因如此，阻抗控制早已超越了“可选工艺”的范畴，成为高速PCB设计制造的刚性需求。本文将系统解析阻抗控制与信号完整性的技术原理，并结合猎板PCB在材料、设备、工艺、检测等环节的制程能力，展示从设计到制造的全链路阻抗控制如何落地。

一、阻抗控制的物理基础：是什么决定了特性阻抗？

特性阻抗并非一个孤立的电气参数，而是由传输线的分布电阻、分布电容、分布电感共同决定的复数阻抗，其大小与PCB的物理结构、材料特性及制程工艺密切相关。影响传输线特性阻抗的关键因素主要包括：走线宽度、介质厚度、介电常数、铜厚、差分线间距、阻焊层以及参考平面的完整性。

具体而言，走线宽度越窄，阻抗越高；宽度越宽，阻抗越低。介质厚度增加，信号层与参考平面之间的距离增大，阻抗随之升高。基材的介电常数（Dk）则与阻抗的平方根成反比——Dk的微小波动会直接导致阻抗偏移。差分线的线距控制同样至关重要，线距偏差过大会导致差分阻抗偏离设定值，影响差分信号的完整性。

这意味着，阻抗控制本质上是一项“多变量协同”工程。设计阶段的理论计算只是一个起点，制造过程中任何一个变量的波动——线宽偏差几微米、介质厚度变化几个百分点、铜厚不均——都会在实际产品中体现为阻抗的漂移。

二、材料选型：阻抗控制的“第一道防线”

阻抗控制的根基在于材料。基材的介电常数稳定性、铜箔的厚度公差与表面粗糙度，直接决定了阻抗控制的精度上限。

猎板PCB在材料端建立了严格的选型与管控体系。板材方面，覆盖建滔、生益等主流FR-4系列（TG130至TG170），以及Rogers、台耀等高频/高速板材。针对不同应用场景，可选用黄芯、无卤素、黑芯、白芯等多种基材，超高TG260及透明玻璃基材亦可定制。在层压前，猎板对铜箔厚度实行±5%的误差控制，对介质层均匀性进行严格检测，从源头避免因材料缺陷导致的分层或翘曲。

介电常数的精确匹配是阻抗计算的前提。猎板在工程处理阶段会根据客户选定的板材型号，调用实际材料Dk值进行阻抗仿真计算，而非套用通用经验值。这种“材料实测数据驱动设计”的思路，有效缩小了理论计算与实际成品之间的偏差。

三、叠层设计与仿真：将阻抗目标“算准”

叠层结构是阻抗控制的顶层设计。信号层与参考平面之间的介质厚度、层间排列顺序、对称性设计，共同决定了传输线的电磁场分布。一个设计良好的叠层结构，应当遵循“磁通抵消”原则——让信号层紧密耦合到完整的接地层，将电磁场限制在尽可能小的空间内。

猎板PCB在叠层设计阶段提供免费的阻抗仿真支持。工程师上传设计文件后，后台自动匹配制程能力参数——包括板厚公差、铜厚、针对不同残铜率的蚀刻补偿系数等——生成叠层结构模拟报告。这种“设计-仿真-制程能力”三方联动的模式，使得阻抗目标在进入产线之前就已得到充分验证。

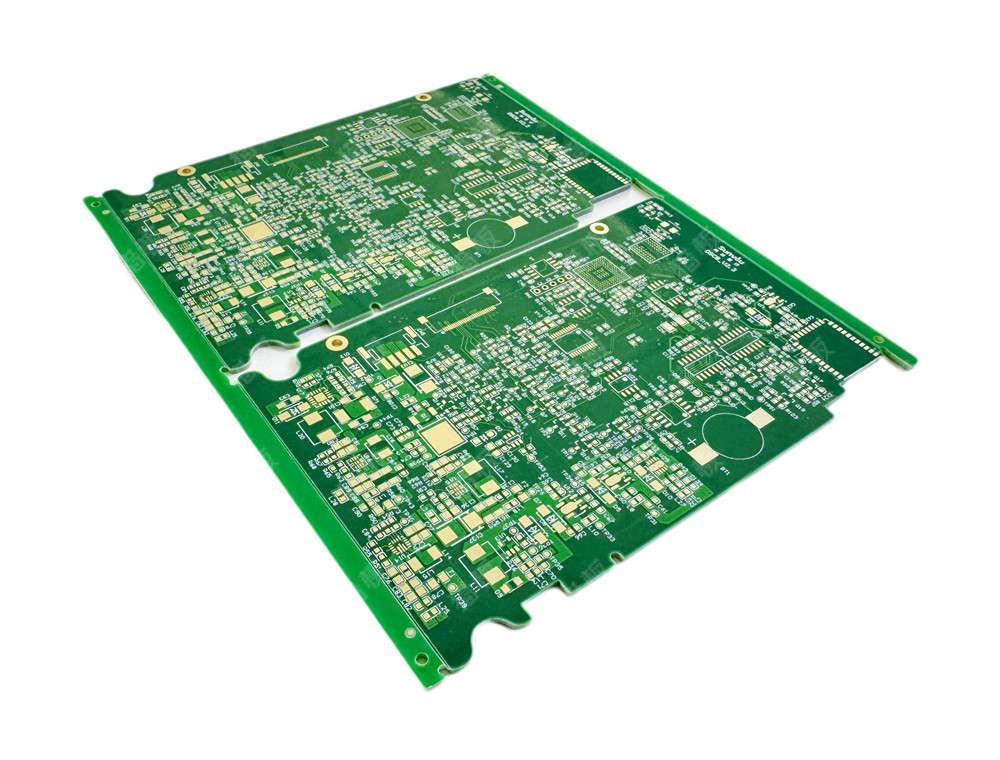

仿真并非一次性工作。在实际生产中，猎板会根据TDR测试反馈持续优化补偿参数。例如，在某6层通信板的案例中，通过调整线宽2mil（约0.05mm），将阻抗波动从±8%降至±3%。

四、制造工艺：将设计“做准”的核心环节

如果说设计和仿真决定了阻抗控制的“理论值”，那么制造工艺决定了这个理论值能否在实物中实现。在PCB制造过程中，影响阻抗的关键因素包括走线宽度、铜厚度、介电厚度、介电常数、传输线类型、阻焊层的影响、层间对准精度、蚀刻工艺控制等。以下从四个核心工艺环节展开分析。

4.1 线路制程：线宽精度的“毫米级”较量

线宽是阻抗最敏感的变量之一——线宽增加1微米，阻抗约下降0.8Ω。因此，线路图形转移的精度直接决定了阻抗控制的成败。

猎板在线路制程中采用全自动贴膜机配合LDI激光曝光机。LDI设备采用专利数字步进扫描光刻技术，线宽解析度最高达40μm（约1.6mil），对位精度±10μm。无需菲林，自动识别图形涨缩，彻底规避传统菲林曝光工艺的开短路、图形畸变等问题。

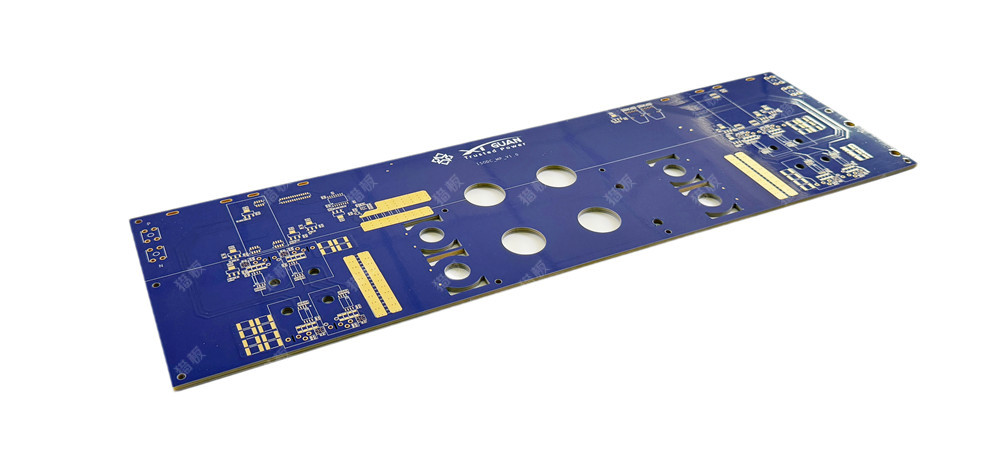

线路蚀刻是另一个关键控制点。猎板采用DES超厚铜真空精密蚀刻连线，将显影、蚀刻、退膜三段工序整合为水平连线设计。蚀刻段采用喷淋+真空蚀刻工艺——真空处理可吸附板面残留的已反应药水，让喷淋新液与铜面持续有效接触，优先避免药水反应时的“沙滩效应”，有效保障厚铜板的线宽一致性和阻抗稳定性。

这种真空蚀刻工艺对阻抗控制的意义在于：它大幅减少了侧蚀现象。蚀刻因子（垂直蚀刻量与侧蚀量的比值）越大，线宽精度越高，阻抗公差控制能力越强。猎板通过动态蚀刻补偿算法——基于数千组LDI曝光反馈数据——实现对不同铜厚、不同线宽的组合精准补偿。

4.2 层压工艺：介质厚度的“微米级”把控

介质厚度是阻抗的另一大核心变量。层压过程中，半固化片（PP）的流动、压力分布、温度均匀性都会影响最终的介质层厚度。

猎板采用高精度层压机，温度误差控制在±2℃，压力波动小于5%。通过预压（消除气泡）与正式压合（粘合固化）的分阶段工艺，确保各层紧密贴合，介质厚度误差小于±5%。这一精度直接决定了阻抗计算的准确性——介质厚度偏差每增加1%，阻抗约偏移0.5-1Ω。

层压前的对称叠层设计同样关键。猎板采用芯板厚度与半固化片类型对称分布的叠层结构，减少热压过程中的应力不均问题，确保层间介质厚度的一致性。

4.3 电镀工艺：铜厚的“均匀性”保障

铜厚影响阻抗，但更关键的是铜厚的均匀性。电镀不均匀会导致同一板面不同位置的铜厚差异，进而造成阻抗的局部漂移。

猎板采用台湾竞铭全自动垂直沉铜线和龙门电镀线，镀铜均匀性≥97%，深孔能力达13:1。区别于行业常见的电力加热管方式，猎板改用空气能中央热水循环系统，避免加热管与药水直接接触带来的金属杂质污染和温控不均问题。配以定制化的阳极、超声波及侧喷设计，有效保障高纵横比板的孔内沉积效果和板面铜厚均匀性。

4.4 阻焊工艺：不可忽视的“最后一层”

阻焊油墨对阻抗的影响常被忽视，但事实上，阻焊层的介电常数及覆盖阻抗线的油墨厚度都会改变传输线的阻抗特性。

猎板在阻焊环节采用全自动CCD三机连印阻焊印刷机配合防焊LDI激光曝光机。阻焊偏移度控制在±2.0mil（III级标准），油墨厚度10-15μm。对于双色阻焊等特殊需求，无缝对接公差可控制在±1mm以内。

五、检测验证：用数据“证明”阻抗达标

制造完成不等于阻抗合格。没有经过科学验证的阻抗控制，只能是“盲控”。猎板建立了一套从过程监控到成品检测的多层级验证体系。

5.1 过程监控：SPC与在线检测

阻抗控制不是“测出来”的，而是“做出来”的。猎板在关键工序部署了在线SPC（统计过程控制）监控。介质厚度在线监控、铜厚实时检测、线宽AOI在线扫描，共同构成了生产过程中的“质量防火墙”。

猎板的PCB制程能力指数Cpk稳定处于1.33以上，关键工序（钻孔、阻焊印刷）的Cpk达到1.67。这意味着过程的中心值与规格中心高度重合，变异极小，批量一致性有充分的统计学保障。

5.2 TDR阻抗测试：信号完整性的“X光片”

时域反射计（TDR）是测量PCB特性阻抗的标准方法。TDR通过向传输线发送阶跃信号并测量反射波形，可精准定位每一个阻抗不连续点的位置和特性。

猎板的阻抗测试报告有三大特征：

第一，测试条与量产板同条件生产。 所有阻抗测试条与量产板同轴、同压合、同蚀刻，而非单独生产“特供样条”。这一做法确保了测试数据能够真实反映量产板的阻抗水平。

第二，全波形输出而非“点测”。 猎板的每一份阻抗报告都附带TDR时域反射波形的原始截图。平滑的阻抗曲线意味着蚀刻线边缘无毛刺、介质层无空洞——这是信号完整性的“隐形保障”。

第三，精度超出行业标准。 实测数据显示，猎板对50Ω微带线的控制能力达到平均阻抗49.8Ω，最大偏差仅±3.2%。100Ω差分线实测阻抗99.2Ω，90Ω线实测89.4Ω，偏差精准锁定在±5%以内。这一水平远超行业常规的±10%标准。

5.3 四线低阻测试：拦截“隐性”缺陷

常规二线导通测试只能判断线路是否“通”，无法检测“通得好不好”。猎板在III级验收标准中引入了四线低阻飞测。四线测试通过独立的激励和测量回路，能够精准检测微欧级电阻变化，有效拦截孔铜偏薄、线路局部缺损、刮伤等二线测试无法发现的隐性缺陷。

六、品控体系与出货标准：从“能做”到“可靠”

阻抗控制与信号完整性的最终落脚点，是一套可验证、可追溯的品控体系。猎板的出货标准以IPC-A-600J III级为验收基准，针对不同应用场景提供了差异化的品控方案。

在翘曲度控制方面，猎板将翘曲度控制在≤0.5%（可指定更低）。低翘曲度意味着层间介质厚度的一致性更高，阻抗在全板范围内的均匀性更好。

在出货报告方面，猎板不仅提供标准出货报告，还根据产品设计、特性提供阻抗报告、测试报告，并附阻抗条。对于高频板，阻抗公差被明确控制在±5%以内。

在物理可靠性验证方面，焊锡可焊性要求湿润面积大于95%、镀通孔完全湿润；热冲击可靠性要求288±5℃条件下10秒×3次测试通过。这些验证确保了阻抗控制不是在“常温静态”下的瞬时达标，而是在全生命周期内的持续可靠。

结语：阻抗控制是一场“系统工程”

多层PCB的阻抗控制与信号完整性，从来不是某一个环节能独立完成的任务。它需要材料的精确选型、叠层的科学设计、制造工艺的精密执行、检测验证的严格把关——四个环节环环相扣，缺一不可。

猎板PCB的实践表明，将阻抗偏差从行业平均±10%压缩至±5%甚至更小，靠的不是某一台高端设备或某一道先进工艺，而是一整套“设计-仿真-制造-检测”的闭环体系。从LDI激光曝光机的微米级线宽控制，到真空蚀刻的侧蚀抑制；从层压的温度压力精控，到TDR全波形输出的透明化检测——每一个环节都在为同一个目标服务：让信号在PCB上完整、无损地到达终点。

对于汽车电子、工业控制、电力电源、储能新能源、具身机器人等领域的工程师而言，阻抗控制不是“锦上添花”的设计选项，而是决定产品能否在严苛工况下长期可靠运行的“生死线”。理解阻抗控制的物理原理、掌握从设计到制造的全链路方法论、选择具备系统性制程能力的制造伙伴——这三者共同构成了高速PCB信号完整性的完整拼图。
