对于汽车电子、工业控制、电力储能、新能源及具身机器人等高端应用领域而言，PCB早已不只是“电路连接载体”，而是整机系统的性能底座与安全基石。产品能否在高温、高湿、大电流、频繁脉冲等严苛环境下长期稳定运行，很大程度上取决于出厂前是否经历了完整、严格的检测体系。

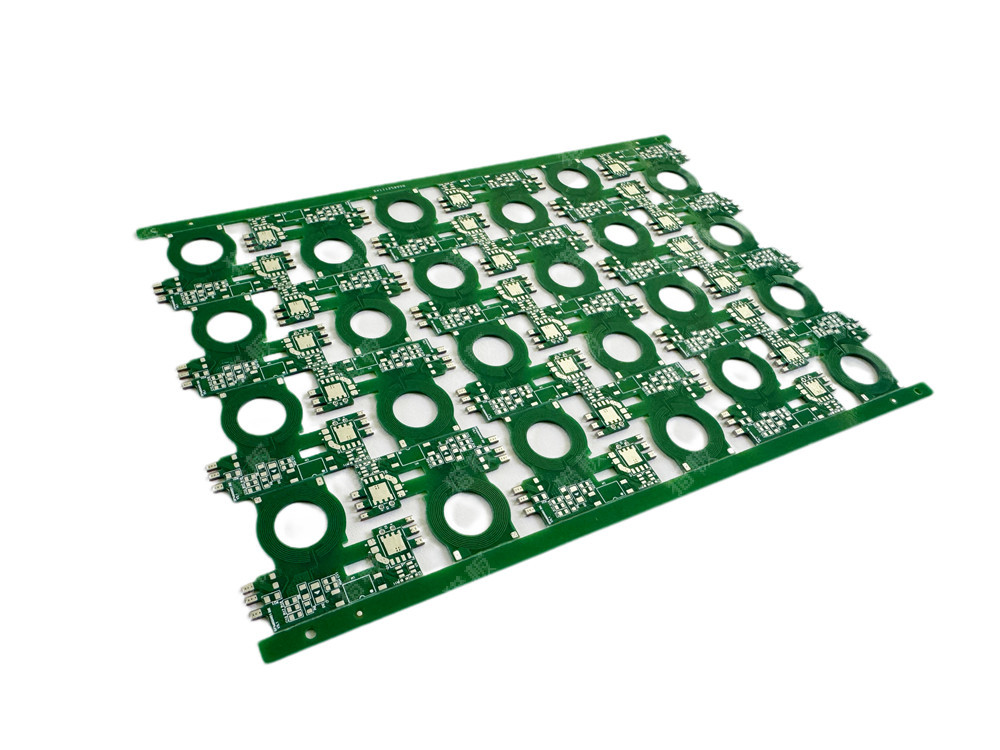

一块PCB从开料到最终包装出货，往往要经历数十道工序。每一道工序都可能引入偏差，而每一台检测设备就是一道关卡。本文将系统梳理PCB制造中常用的检测设备及其作用，并结合猎板科技在高多层、高精密PCB领域的制造实践，呈现一份完整的检测设备图谱。

一、外观检测：从肉眼到机器的精度跃升

外观检测是PCB出厂前最基础也最直观的环节，涵盖线路图形完整性、阻焊层覆盖质量、字符清晰度、孔口状态、板面划伤与污染等项目。

1. AOI自动光学检测仪

AOI（Automated Optical Inspection）是外观检测的核心设备。其原理是利用多种光源通过光学镜片过滤后照射在待检PCB板上，反射光经接收器转换为电信号，再与AOI系统内寄存的PCB图形数据进行比对，有差异的位置即报出缺陷。AOI能检测元件漏贴、焊脚定位错误、引脚弯曲、焊料过量或不足、焊点桥接等人工目测难以查出的缺陷。

在高端PCB制造中，AOI的识别精度直接决定了缺陷拦截能力。猎板配置的大族品牌在线AOI自动光学检测设备，最高识别精度可达50μm，适用于2mil线路的高密度、高多层、高阻抗产品检测。针对黑油板以及线宽间距小于5/5mil的产品，内层线路均会进行AOI检测。

2. AVI自动外观检查机

AVI（Automated Visual Inspection）是成品阶段的外观终检设备，主要检测阻焊油墨颜色、字符文字等外观项目。与AOI侧重制程中检测不同，AVI负责出货前的最后一道外观把关。

猎板采用宜美智AVI设备，通过多组高清高彩摄像头自动扫描成像，具备25μm的可识别缺陷精度，可自动识别划伤、污渍、字符不良、外形偏差等外观缺陷。猎板内部外观检测默认执行IPC-A-600H二级标准，客户可指定三级标准。

3. X-RAY检测机

X-RAY检测利用X射线在穿透不同材质、不同密度物品时衰减程度不同的原理进行成像。与光学检测仅能观察表面不同，X-RAY能够穿透PCB多层结构，检测内层对位偏移、BGA焊点空洞、埋孔开路等内部缺陷。

对于高多层PCB而言，X-RAY检测尤为重要——压合后内层品质无法通过肉眼或光学手段监控。猎板配置的维创兴X-RAY设备具备10倍光学放大能力，可满足0.15mm小孔、最大10mm板厚、最高30层的针对性品质检查。

二、电气性能测试：从通断到微欧级的精度跨越

外观合格只是第一步。PCB的核心价值在于电气连接的可靠性与信号完整性。

4. 飞针测试机

飞针测试是裸板电气性能检测的常用手段，通过四到八根可编程控制的精密探针移动到PCB表面的测试点上，直接接触并测量网络的导通性、绝缘性、阻抗等电性能参数。飞针测试无需定制治具，适合小批量、多品种的测试需求。

猎板配置的精密飞针测试机以CIS光学读取、CAM档输入校准比对方式进行检测，可测开窗PAD 0.10mm以上，检测精度达±15μm。猎板对通断测试实行100%飞针全测。

5. 四线低阻测试机

传统飞针二线测试的精度为欧姆级，适合非关键线路的快速通断筛查，但对微小缺陷——如孔铜偏薄、线路局部缺损、似断非断的高阻异常——存在检测盲区。四线低阻测试（又称开尔文测试）通过分离电流注入通路和电压测量通路，有效消除了测试导线电阻和探针接触电阻对测量结果的影响。

猎板率先将行业惯用的二线测试升级为四线低阻测试，配置了大族自动四线低阻测试机及协辰精密四线飞针测试机。四线测试精度可达0.1μΩ～0.1mΩ。对于汽车电子、医疗设备等高可靠性产品，四线低阻测试是缺陷分析和工艺优化的关键支撑。

6. 阻抗测试仪（TDR）

对于有阻抗控制要求的PCB，出厂前需进行阻抗实测验证。TDR（时域反射仪）的工作原理是沿线路发送阶跃电信号脉冲，并测量由阻抗不匹配引起的反射。TDR能快速诊断PCB走线中的阻抗问题，并显示每个阻抗不连续点的位置和特性。

猎板配置的维创兴阻抗测试仪参照IPC-TM-650标准及Intel技术标准，测试范围覆盖单端10-150Ω、差分20-200Ω，测量精度误差为±1%。阻抗公差可控制在±10%以内。

7. 自动测试机（测试架）

对于批量生产，测试架（针床式测试）是效率更高的选择。测试架通过弹簧探针接触PCB上预设的测试点，可快速判断开短路、元件值偏差等。猎板配置的旺通达自动测试机定制配置有12800点检测范围能力，可快速检测线路开短路等电气缺陷。

三、理化分析与微观检测：看不见的品质保障

电气性能之外，PCB的内部微观结构和材料特性同样决定产品可靠性。

8. 显微切片金相显微镜

切片分析是通过特制液态树脂将样品包裹固封、研磨抛光后，在金相显微镜下观察样品截面的分析手段。它能够检查PCB内部导线厚度、层数、通孔孔径大小、孔壁镀层完整性等。在孔的横截面上测量孔壁铜层厚度时，通常需要在孔的圆周上均匀选取多个点测量局部厚度，计算平均厚度并记录最小局部厚度。

猎板配置的维创兴显微切片金相显微镜可对PCB切片进行高倍显微观测，清晰呈现孔壁、铜层、镀层等微观结构。

9. 孔铜测试仪（涡流原理）

ETP探头上有一根探针由两个线圈组成，测量时一个线圈发射电磁场，导体内的电子在电磁场中做圆周运动产生涡流，涡流再产生方向相反的电磁场由另一个线圈接收，由于孔铜厚度不同而信号大小不同，从而测量出孔铜厚度。

猎板配备牛津CMI600孔铜测试仪，可快速精准检测PCB导通孔内的铜层厚度。猎板孔铜默认18μm（IPC二级标准），同时提供20μm、25μm、30μm、35μm等多个等级可供选择。

10. 表面铜厚测试仪与镀层厚度测试仪

表面铜厚检测同样关键。猎板配备牛津CMI165表面铜厚测试仪与维创兴镀层厚度测试仪，实时监控电镀、蚀刻等制程的铜厚变化。猎板成品铜厚实际交付范围：喷锡33-38μm、沉金35-40μm、OSP 31-38μm。

11. 剥离强度测试仪

剥离强度测试仪用于定量测试铜面的剥离强度及附着力，评估性能可靠性。这对于厚铜板和高可靠性应用尤为重要。

四、过程品控与可靠性验证

12. 验孔机

验孔机以CIS光学读取、产品设计CAM档输入校准比对方式检查钻孔品质。猎板验孔机可测孔径范围0.10mm以上，检测精度达±15μm，一次检查孔数可满足500000孔，最大纵横比完美实现10:1。

13. 在线AOI（过程监控）

与成品AVI不同，在线AOI部署在生产线上，对生产过程中的PCB线路图形进行实时光学扫描。猎板采用大族在线AOI自动光学检测设备，实现质量的在线监控，减少人工检测的漏检、误判。

14. X-RAY（过程检测）

除成品检测外，X-RAY也用于高多层板压合后的过程品质检查，确保内层对位精准。猎板的维创兴X-RAY设备在压合工序后即介入检测，有效规避高多层板压合后无法监控内层品质的管控盲区。

五、检测体系的底层支撑：制造精度

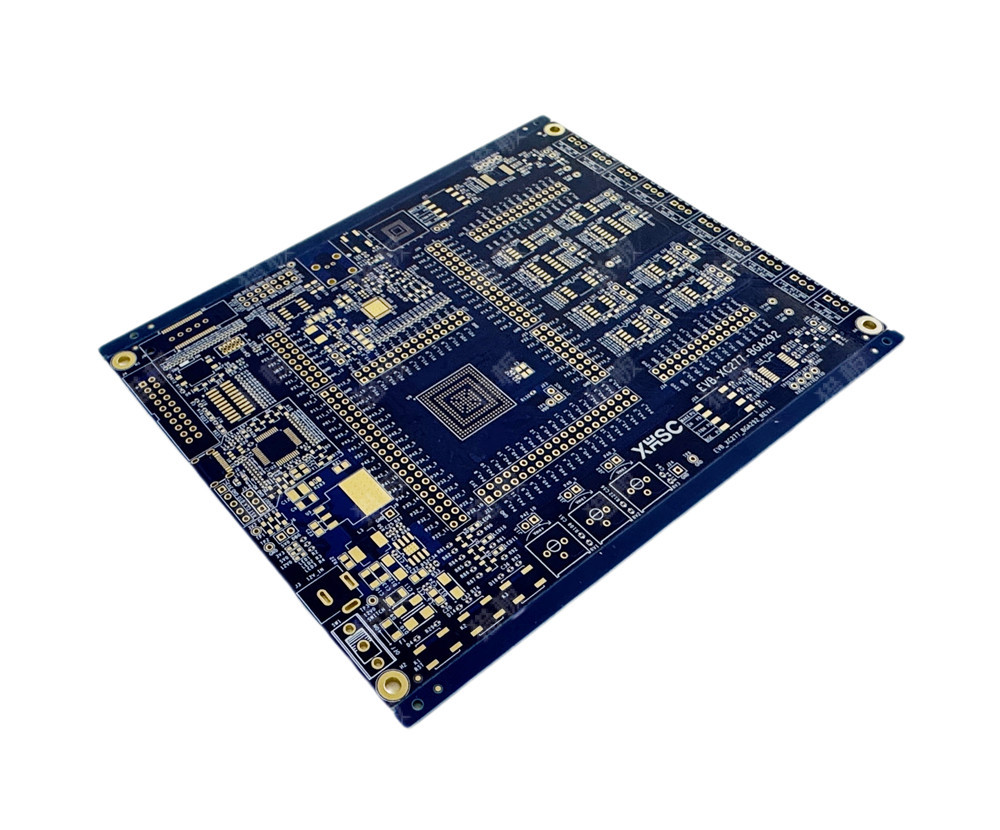

检测设备的精度再高，如果制造环节的基础精度不够，检测也只是“事后补救”。猎板在制造端的设备配置为检测体系提供了坚实基础：

• 钻孔：东台、大族数控钻机，定位精度±0.05mm，自钻孔精度±0.018mm，最小孔径Φ0.15mm
• 电镀：台湾竞铭全自动垂直沉铜线与电镀线，深孔能力13:1，镀铜均匀性≥97%
• 曝光：天准、源卓LDI激光曝光机，线宽解析度最高40μm（1.6mil），对位精准度±10μm
• 蚀刻：DES超厚铜真空精密蚀刻连线，解决传统蚀刻的毛边、锯齿问题
• 成型：可信六轴CNC数控成型机，定位精度±0.01mm/300mm

猎板已通过ISO9001、IATF16949质量管理体系认证，以及ROHS、REACH、UL等产品认证，珠海拥有2个自营生产基地，年产能样品、小批量30万平方米，中大批量50万平方米。

结语

从AOI的光学扫描到四线低阻的微欧级测量，从X-RAY的内部透视到金相显微镜的微观分析，PCB检测设备体系构成了一个从外到内、从宏观到微观、从制程到成品的完整品质防线。

对于汽车电子、工业控制、电力储能、新能源及具身机器人等高端应用而言，PCB的可靠性不是“测出来的”，而是“造出来又测出来的”。高精度的制造设备奠定了品质基础，完备的检测体系则确保每一块交付的PCB都经得起严苛环境的考验。在选择PCB供应商时，不仅要看对方“能做什么”，更要看对方“怎么验证自己做了什么”——而这，正是检测设备体系存在的根本意义。
