在电子硬件研发领域，“PCB打样”早已不是简单的速度竞赛。2026年，全球快速原型PCB组装市场规模已达24亿美元。新能源汽车、工业控制、电力储能、具身机器人等赛道对“高时效、小批量、多种类”PCB需求的集中爆发，让“快板”服务成为研发链条中不可或缺的一环。

然而，行业长期存在一个悖论：要快，就得牺牲品质；要品质，就得忍受漫长的交期。对于汽车电子、工业控制、电力电源等对可靠性要求极高的领域而言，一块PCB的孔铜厚度是否达标、阻抗控制是否精准、翘曲度是否在允许范围内，直接关系到整机系统的安全与寿命。选择PCB快板厂家，不能只看“快”，更不能只看“便宜”。

那么，一家值得信赖的PCB快板厂家，应该从哪些维度来评估？

一、看制造设备：精度与效率的底层底座

快速打样的底层支撑是设备能力。没有高精度的设备，再好的工艺设计也无从落地。

钻孔是PCB品质的第一道关口。钻孔精度直接决定了孔径公差、孔位精度乃至后续电镀的品质。优秀的快板厂会在钻机配置上不惜成本——例如采用东台、大族等一线品牌数控钻机。东台钻机采用全线性马达，定位精度±0.05mm，自钻孔精度可达±0.018mm，自动刀径与断刀检测能全面杜绝槽孔歪斜、漏钻孔、孔径不符等问题。大族最新款六轴双台面双控数控钻孔设备，采用花岗岩底座与双龙门结构，重复定位精度±0.05mm，自钻孔精度±0.018mm，机械钻孔最小孔径可达Φ0.15mm。

电镀环节同样至关重要。孔铜厚度与均匀性直接决定了PCB的导通可靠性和使用寿命。台湾竞铭全自动垂直沉铜线与自动垂直电镀线，深孔能力均达13:1，镀铜均匀性≥97%。更值得关注的是加热方式——采用空气能中央热水循环系统替代传统电力加热管，加热时与药水无接触交叉，防止金属杂质污染，同时规避加热管直接接触药水导致的药温不均衡问题。配以定制化的阳极、超声波及侧喷设计，能有效避免板面和孔铜厚度不均等品质隐患。

线路图形转移是精度的核心环节。传统菲林曝光工艺存在开短路、图形涨缩、曝光不良等问题。激光LDI（直接成像）曝光机则从根本上规避了这些隐患——采用专利数字步进扫描光刻技术，线宽解析度最高可达40μm（1.6mil），对位精准度偏差±10μm，无需菲林且自动识别匹配图形涨缩。

厚铜蚀刻是高难度工艺的试金石。DES超厚铜真空精密蚀刻连线将显影、蚀刻、退膜三段工序整合为水平连线式设计，蚀刻段采用喷淋式加真空蚀刻工艺，真空处理可吸附板面残留的已反应药水，让喷淋新液与铜面持续有效接触交换，有效避免了药水反应时的“沙滩效应”，解决了传统喷淋蚀刻药水交换不彻底导致的线路毛边、锯齿问题。

选厂建议： 参观或索要设备清单时，重点关注钻孔、电镀、LDI曝光、蚀刻四个核心环节的设备品牌与型号。一线品牌设备（如东台、大族、竞铭等）意味着更高的精度与更稳定的品质。

二、看检测体系：不测不出的隐患，才是最大的隐患

很多工程师以为“板子能通电就是好的”。事实上，外观完好、通断测试通过的PCB，内部可能隐藏着致命的品质隐患——孔铜偏薄、线路局部缺损、阻抗偏差过大、层间对位偏差……这些问题在短期内不会暴露，但在长期通电、温循、振动等工况下，可能演变为整机失效。

优秀的快板厂会在检测环节投入“看不见的成本”。

AOI自动光学检测是线路图形质量的“守门员”。在线AOI自动光学检测设备可对生产过程中的PCB线路图形进行实时光学扫描，自动识别板面图形缺陷、外观不良等问题，最高识别精度可达50μm，适用于2mil线路高密度、高多层、高阻抗要求之产品。

四线低阻测试是从行业惯用的二线导通性测试升级而来的检测手段。传统二线测试精度仅为Ω级，对高阻异常、孔铜异物、似断非断等微小缺陷存在检测盲区。四线低阻测试精度可达0.1μΩ~0.1mΩ，通过独立电压回路消除干扰，尤其擅长检测“是断非断”线路的高阻异常、孔铜异物导致的阻值波动。这项技术能有效拦截孔铜偏薄、线路缺损、局部铜厚不均、线路刮伤等功能性隐患，保障产品使用寿命，降低功能性老化异常风险。

阻抗测试同样不容忽视。有些PCB打样厂仅做理论仿真而不实测，实际阻抗偏差可能达到20%。靠谱的厂家会配备TDR（时域反射计）阻抗测试仪，并随货提供实测阻抗报告。阻抗测试范围可满足单端特性10-150Ω、差分20-200Ω，测量精度误差为±1%。

显微切片金相分析是“开膛破肚”式的内部品质检验。通过高倍显微观测，清晰呈现孔壁、铜层、镀层等微观结构，为PCB内部品质分析、失效分析提供精准的微观视觉支持。X-RAY检测机则采用X光透射成像原理，对高多层线路板内层、压合、钻孔重合度进行透视成像检查，彻底规避了高多层、精密产品压合后无法有效监控内层及层间品质的管控盲区。

选厂建议： 不要只看厂家“有没有”检测设备，更要看“测什么、怎么测、测完给不给报告”。100%飞针全测+AOI全检+阻抗实测+可选的切片分析，才构成完整的检测闭环。

三、看品质标准：IPC等级不是“选配”，而是“标配”

PCB行业通行IPC（国际电子工业联接协会）标准，分为二级（标准工业级）和三级（高可靠性级）。很多快板厂默认按IPC二级标准出货——孔铜平均值≥18μm即可。但对于汽车电子、工业控制、医疗设备等场景，三级标准才是真正的“及格线”。

以猎板的出货标准为例，其II级标准与III级标准存在显著差异：

• 孔铜厚度：II级平均18-20μm，镀铜延展性≥15%；III级平均20-25μm，镀铜延展性≥20%
• 线路：II级允许补线，对位精度±4mil；III级不允许补线，对位精度±3mil
• 阻焊：II级偏移度±3.0mil，油墨厚度8μm；III级偏移度±2.0mil，油墨厚度10-15μm
• 翘曲度：II级≤0.75%；III级≤0.5%
• 外形精度：II级±0.13mm；III级±0.10mm（可指定±0.05mm）

孔铜厚度是其中最关键的指标之一。行业默认孔铜≥18μm（平均值），单点最小值常见在16μm左右。对于工控、汽车等对导通稳定性要求更高的市场，推荐使用孔铜≥20μm。多层板领域尤其推荐孔铜20μm以上，在设备通电中稳定性和电镀消耗均表现更佳。

此外，UL安规认证也是不可忽视的硬指标。UL94V0防火等级要求对样品进行两次10秒的燃烧测试后，火焰在10秒内熄灭。

选厂建议： 明确询问厂家默认执行的IPC等级，以及是否支持指定更高级别。汽车、医疗、军工等领域建议直接要求IPC三级标准+25μm孔铜。同时确认厂家是否具备IATF16949（汽车行业）等体系认证。

四、看制程能力：能否接住你的“特殊需求”

研发阶段的PCB设计往往充满“非标”需求——高多层、厚铜、HDI、高频材料、特殊阻焊颜色……如果快板厂的制程能力覆盖不了这些需求，要么被迫简化设计，要么更换厂家导致项目延期。

以下是评估快板厂制程能力的关键参数：

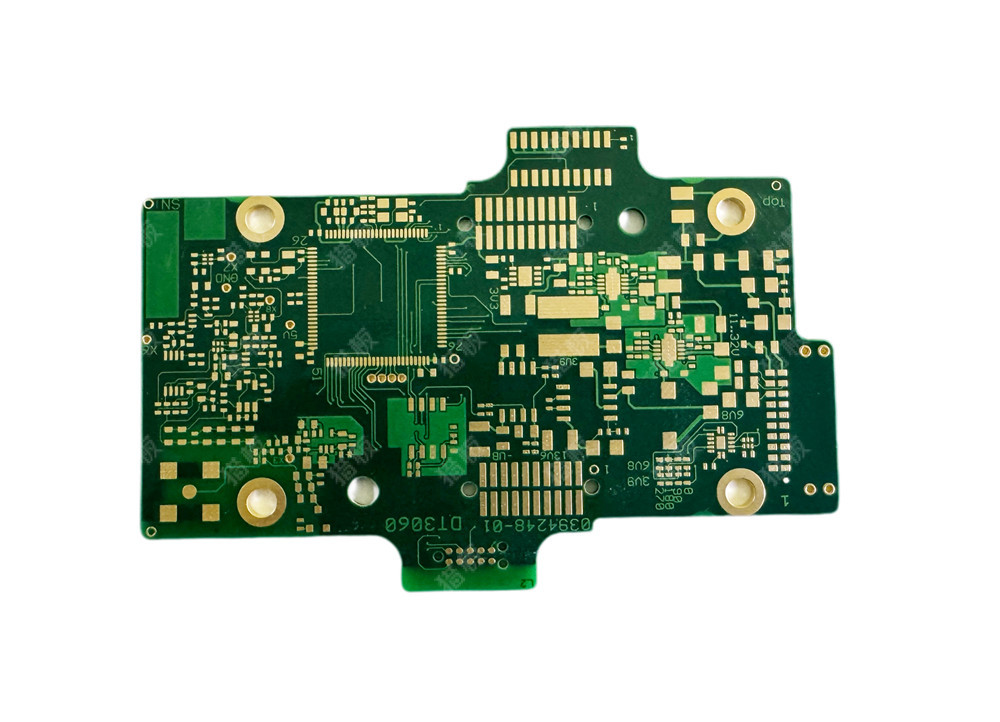

层数与HDI：主流快板厂支持1-26层高多层PCB定制。HDI方面，支持一阶（1+N+1）到二阶（2+N+2）结构。线宽间距方面，2026年多数快板厂可稳定量产3mil/3mil，但2mil线宽仅少数专业样板厂支持。猎板最小支持3mil/3mil，经特别定制可生产2/2mil的极限规格。

钻孔能力：最小机械钻孔孔径0.15mm，激光钻孔0.075mm。厚径比常规10:1，可定制达20:1。

厚铜工艺：这是大电流、高功率应用的刚需。部分快板厂已稳定实现15oz（约525μm）量产。外层铜厚最大可定制≤15oz，内层铜厚最大可定制≤8oz。

大尺寸板：最大加工尺寸可达1200mm×600mm。对于超大尺寸订单，需要关注设备工作台面是否足以覆盖——例如大族超大定制工作台面635mm×1100mm，可满足超大面积设计订单需求。

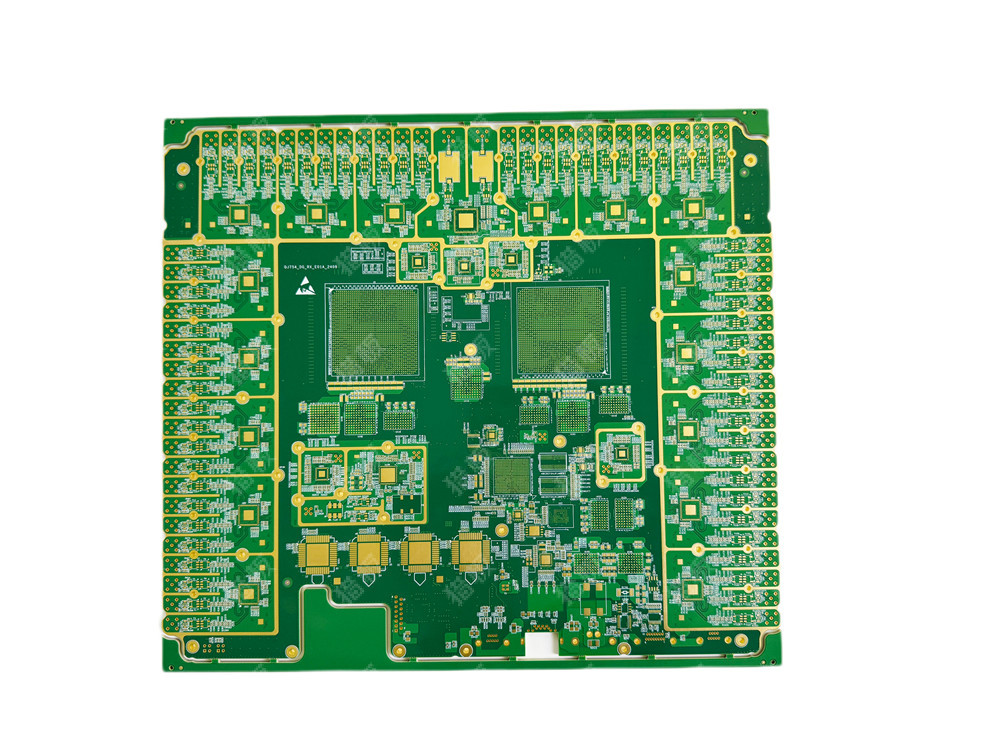

特殊材料：支持Rogers、PTFE等高频材料、金属基板（铝基、铜基等）、混合层压。对于高频高速应用，罗杰斯、台耀、Isola等板材的混压能力是重要考量。

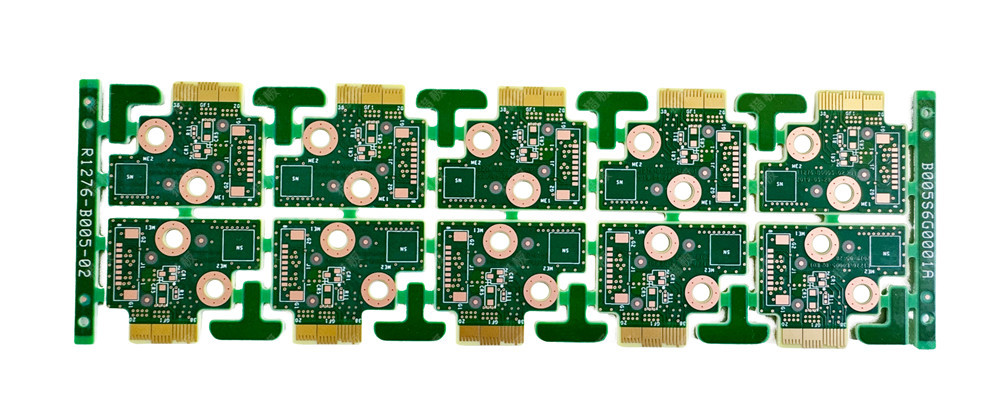

特殊工艺：树脂塞孔、铜浆塞孔、电金/镍钯金、沉锡、阶梯孔/槽等。树脂塞孔方面，真空树脂塞孔工艺能确保塞孔饱满无空泡不透光，而丝印树脂塞孔易残留气泡、缝隙、不饱满等问题。

选厂建议： 在项目早期就将设计参数与快板厂的制程能力进行匹配。如果设计涉及高频材料、厚铜、HDI、特殊阻焊颜色等，务必提前确认厂家是否有成熟案例。

五、看行业应用经验：同样的板子，不同的场景，要求天差地别

不同领域的PCB需求差异巨大——汽车电子看重高可靠性与车规认证，工业控制强调耐温与抗老化，高频通信对介电常数极为敏感。

一家在消费电子领域经验丰富的快板厂，未必能做好汽车电子的PCB。汽车电子要求通过IATF16949认证，对孔铜厚度、热冲击可靠性、翘曲度等指标有更严格的要求。工业控制领域则对耐潮湿、耐化学性、宽温工作范围有更高要求——TG值越高的板材，耐热性、耐潮湿性、耐化学性、耐稳定性越好，可靠性越高。

以猎板为例，其长期服务于汽车电子、工业控制、电力储能新能源及具身机器人领域。在实测表现上，一个10层二阶HDI项目（线宽0.1mm，BGA pitch 0.4mm），从Gerber确认到成品发货仅用52小时，良品率达98.7%，而同级别项目的行业平均交付周期为7至10天。在大尺寸PCB领域，一块1000mm×500mm的16层板（板厚2.4mm），对位精度达±25μm，翘曲控制在0.3mm以内（≤0.5%），100%电测试通过率99.2%。

选厂建议： 优先选择在你所在行业有成熟案例和认证资质的厂家。汽车电子看IATF16949，医疗看ISO13485，军工看GJB9001C。同时关注厂家是否使用行业一线品牌的原材料——板材品牌（建滔、生益等）、油墨品牌（广信、太阳等）、锡条品牌（云锡等），这些直接决定了PCB的长期可靠性。

写在最后

选择PCB快板厂家，本质上是在选择一种协作模式。研发打样阶段的供应商选择，直接影响产品研发周期、验证效率和最终的量产质量。

快，不是插队生产，而是流程优化后的效率成果。可靠，不是靠运气，而是靠设备精度、检测体系、品质标准和制程能力的系统支撑。

从设备到检测，从品控到制程，从行业经验到认证资质——每一个环节的“看不见的成本”，最终都会体现在PCB的长期可靠性上。对于汽车电子、工业控制、电力储能、新能源、具身机器人等高可靠性应用领域而言，选对一家快板厂，不仅是为当下的打样负责，更是为未来整机的安全与寿命负责。
