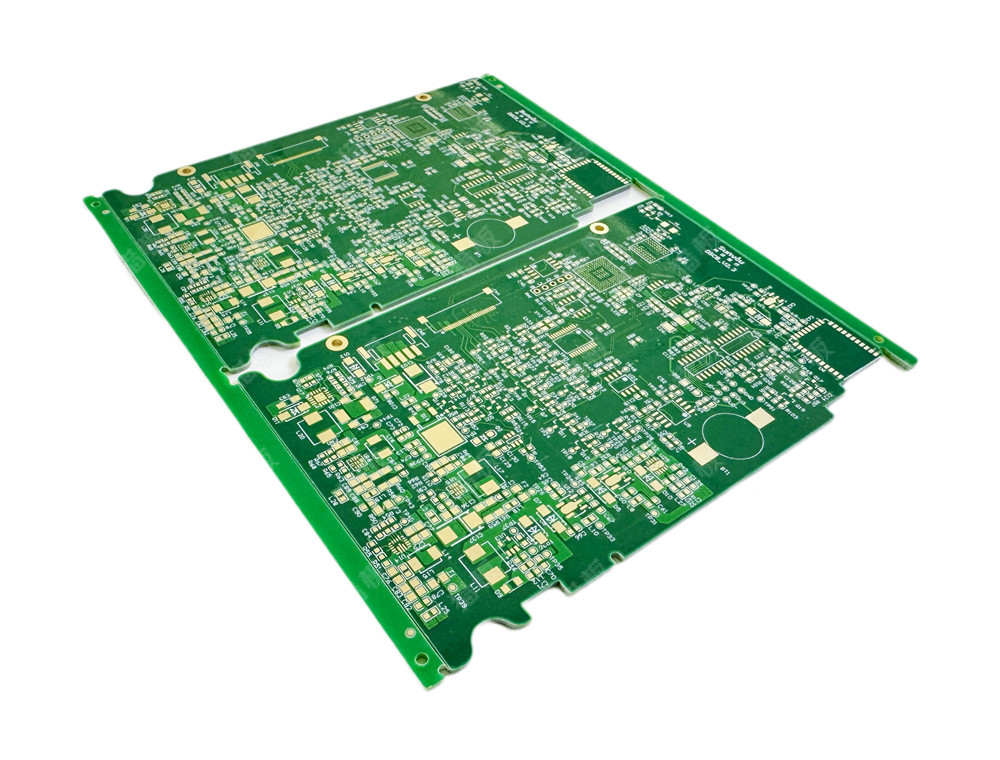

一块能够稳定运行于汽车引擎舱、工业控制柜或储能系统的电路板，背后是数十道精密工序的层层叠加，是上百个品质控制点的严格把关。 本文将完整拆解高多层PCB从原材料到成品的全流程制造工艺，并结合猎板科技在汽车电子、工业控制、电力电源、储能新能源及具身机器人等高可靠性领域的制造实践，呈现一块“高可靠板”究竟是如何炼成的。

一、内层制作：多层板的根基

多层PCB的起点是内层芯板的制作。 开料阶段，工程师需根据设计需求将覆铜基板裁剪至合适尺寸。 随后进入内层图形转移环节——在铜箔表面涂覆感光材料（干膜或湿膜），通过曝光将设计线路图形转移到板上，显影后露出待蚀刻的铜区域，再以化学蚀刻方式去除多余铜箔，形成内层线路。

内层线路制作完成后，AOI自动光学检测设备会对每一层内层线路进行全面扫描，识别短路、开路、线宽异常等缺陷。 猎板在此环节配置了在线AOI自动光学检测机，最高识别精度可达50um，适用于2mil线路的高密度、高多层、高阻抗产品检测。 对于更高要求的汽车、医疗等领域的多层板，猎板还可选用四线低阻测试，精度可达0.1μΩ~0.1mΩ，能精准检测微短路、微开路等细微阻抗变化。

内层检测合格后，需进行棕化处理——在内层线路表面形成一层氧化层，增强与后续压合的半固化片之间的结合力，防止分层。 值得留意的是，内层铜厚的控制直接影响成品品质：猎板内层铜厚实际生产中，1oz约30um、2oz约60um、3oz约93um、4oz约124um，确保内层电流承载能力与信号完整性。

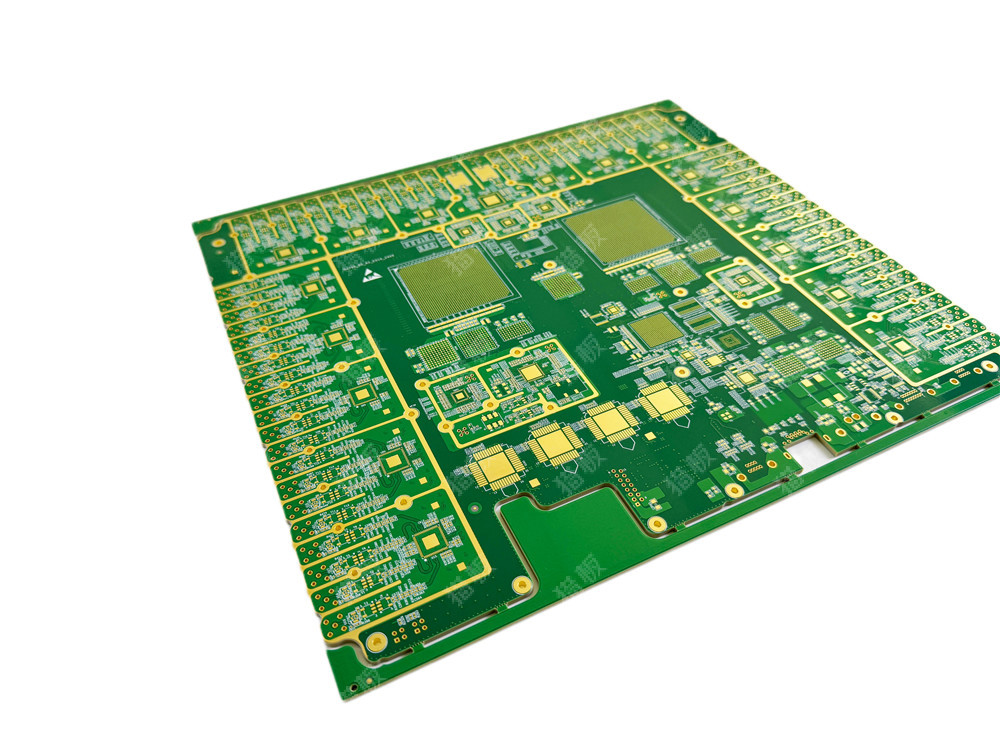

二、层压：将多层“融合”为一体

层压是多层板制造中最具技术含量的环节之一。 多张内层芯板与半固化片（Prepreg）按照设计叠层顺序精准堆叠，在高温高压下使树脂熔融固化，将各层永久粘合为一体。

层压的品质直接影响产品的阻抗一致性、翘曲度和层间可靠性。 猎板在层压前对铜箔厚度（±5%误差控制）和介质层均匀性进行严格检测。 其压合设备可满足4-26层高多层板的压合需求，并对高铜厚板采用双PP或多PP设计——单PP由于介质层过薄，容易发生内层击穿而造成短路，双PP或多PP可以有效提升厚铜板的耐电性与抗高压击穿能力。

层压后的板材需经过X-RAY检测，对高多层板内层、压合、钻孔的重合度进行透视成像检查。 猎板配备的X-RAY检测机可满足0.15mm小孔、板厚最大10mm、层数最多30层的品质检查，彻底规避高多层板压合后无法有效监控内层及层间品质的管控盲区。

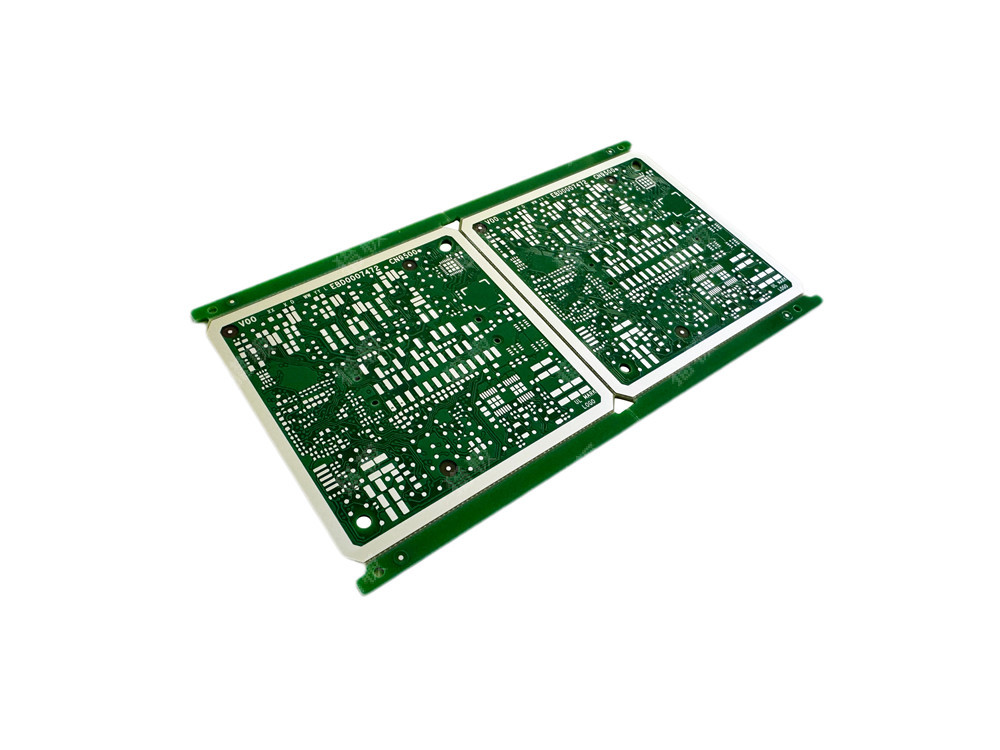

三、钻孔：打通层与层的“通道”

层压完成后，需要在板上钻出连接各层电路的导通孔。 钻孔精度直接决定后续孔金属化的质量，也影响信号传输的完整性。

猎板在此环节配备了东台、大族两大品牌的数控钻机。 东台钻机采用全线性马达和高精度滚珠螺杆，自钻孔精度达±0.018mm； 大族钻机配备进口西风主轴和三轴全线性电机，控深钻孔精度可达±15μm。 针对HDI板的微孔加工，猎板采用CO₂激光与UV激光协同加工：CO₂激光完成粗加工，UV激光（波长355nm）精细成型，可实现±15μm的加工精度。

孔径控制方面，猎板PTH孔径公差可控制在±0.075mm（可指定±0.05mm），NPTH孔径公差±0.05mm，孔位公差±0.05mm。 板厚孔径比常规为1:6或1:5，猎板可做到1:10。 钻孔后孔壁粗糙度控制在≤25μm（常规）至≤20μm（高标准）之间。

钻孔完成后需进行除胶处理——电路板在钻孔的高温摩擦下，树脂会变成流体随钻头旋转沾满孔壁，冷却后形成胶渣。 猎板在沉铜前默认对所有双面及多层板进行除胶，确保孔壁洁净，为后续孔金属化奠定基础。

四、孔金属化与电镀：赋予孔壁导电能力

钻孔后的孔壁是非导电的基材，必须通过金属化处理使其具备电气导通能力。 首先通过化学沉铜在孔壁沉积一层薄铜，随后通过电镀加厚铜层。

猎板在此环节配置了台湾竞铭全自动垂直沉铜线和全自动垂直电镀线。 沉铜线经特殊定制与药水匹配调试，深孔能力达13:1；电镀线镀铜均匀性≥97%，深孔能力≥90%。 与传统电力加热管加热方式不同，猎板采用空气能中央热水循环系统，加热时与药水无接触交叉，防止金属杂质污染，同时规避加热管直接接触药水导致的药温不均问题。

孔铜厚度是衡量PCB可靠性的核心指标之一。 行业常见标准为孔铜平均值≥18um，但单点最小值往往在16um左右。 猎板默认执行孔铜平均值≥18um（按上限执行），并提供18um、20um、25um、30um、35um等多个等级可选。 针对汽车、工控等对导通稳定性要求更高的领域，猎板推荐孔铜≥20um。 在厚孔铜场景下（如≥25um），猎板对应调整线宽间距要求——孔铜≥25um时线宽间距需≥4/4mil，孔铜≥30um时需≥5/5mil。

猎板电镀采用微晶磷铜球，不同于传统工厂使用的二次回收铜角或铜块，其完成的镀铜密度、延展性和有机杂质控制均更优。

五、外层线路制作：精准图形转移

外层线路制作与内层类似，但对对准精度要求更高。 猎板采用全自动线路贴膜机，配以双组双轮热温滚轮，平整、精准贴覆并进行二次压膜，为后续曝光提供基础。 线路激光LDI曝光机采用激光镭射图像直接成型，无需菲林且自动识别匹配图形涨缩，线宽解析度最高可达40um（1.6mil），对位精准度偏差±10um。 这彻底规避了传统菲林曝光工艺的开短路、图形涨缩、曝光不良等问题。

猎板采用负片电镀减法生产工艺——先针对整板面加厚铜，再对无需保留的基材位进行酸性蚀刻。 相比传统正片加法工艺，负片工艺的镀铜密度、均匀性、线路工整度和蚀刻精准度均更优，但成本更高且不能做半孔产品。 外层线路成品铜厚方面，猎板1oz实际交付为35-40um（喷锡）、35-40um（沉金）、31-38um（OSP），均高于行业1oz≥30um的规范要求。

DES超厚铜真空精密蚀刻连线将显影、蚀刻、退膜三段工序整合为连线设计，蚀刻段采用喷淋式+真空蚀刻工艺，真空处理可吸附板面残留的已反应药水，让喷淋新液与铜面持续有效接触交换，有效避免传统喷淋蚀刻药水交换不彻底导致的线路毛边、锯齿问题。

六、阻焊与字符：保护与标识

阻焊层用于保护非焊接区域的铜线路，防止氧化和焊接短路。 猎板阻焊工序采用全自动CCD三机连印阻焊印刷机与源卓高功率全色系LDI曝光机。 防焊激光LDI曝光机采用激光光源设计，上下双台面交替式作业，DMD倾斜扫描技术，满足防焊油墨高速、高精度、高对准度的生产能力。

阻焊厚度方面，猎板常规≥10um（III级标准下可达10-15um），II级标准下≥8um。 对于厚铜板，猎板会自主加厚阻焊以充分保障介电性能。 阻焊桥方面，绿油最小4mil，黑/白/粉色最小5mil。 过孔处理方式包括过孔盖油、过孔塞油和树脂塞孔，其中树脂塞孔采用真空工艺，塞孔饱满无空泡不透光。

字符采用双台面文字喷涂机，配置多个日本进口高清喷头，通过CCD自动对位技术及超微孔矩阵式排列喷嘴，实现了0.075mm最小文字线宽及0.5mm最小文字高度的生产能力。

七、表面处理：为焊接做准备

表面处理是PCB生产的最后一道化学工序，直接影响可焊性和存储寿命。 常见表面处理方式包括喷锡（有铅/无铅）、沉金、OSP、沉锡、电金、镍钯金等。

喷锡：猎板采用垂直热风喷锡方式，使用行业一线品牌云锡（锡含量63%，铅含量37%），喷锡厚度2-40um，常规10um。 出货前安排超声波清洁。

沉金：镍厚120-200μ"，金厚1-3μ"。 沉金板可焊性优异，适合BGA等高密度封装场景。

镍钯金：镍厚120-200μ"，钯厚1-10μ"，金厚1-10μ"。 镍钯金是金线邦定的首选工艺——钯层阻挡了镍元素向金层扩散，使金层保持洁净状态，邦定性能优于传统沉金板。

OSP：在焊盘铜表面形成防氧化膜，焊接时高温汽化，使铜锡直接结合。 OSP可焊性优异，但存储寿命较短（约三个月）。

电金（硬金） ：镍厚120-200μ"，金厚1-100μ"，适用于金手指、按键等耐磨场景。

八、成型与外形加工

经过表面处理后，PCB进入成型工序——通过数控铣床或激光切割将拼板分割成最终外形。 猎板配备可信六轴CNC数控成型机，搭载双气动主轴（0-60000转/分），定位精度达±0.01mm/300mm，重复定位精度±0.001mm。 全自动数控六刀V-CUT机可覆盖普通及高TG、无卤等高硬度产品的加工要求。

外形精度方面，猎板常规公差±0.13mm，可指定±0.05mm。 翘曲度常规≤0.75%，可定制≤0.5%。

九、全流程检测：从AOI到四线低阻

检测贯穿PCB制造的每一个环节，是保障品质的核心手段。

AOI自动光学检测：猎板配备在线AOI自动光学检测机（大族）和AOI光学检测仪（协力泊纳莱），最高识别精度可达50um。 线路高精密度检测能力适用于2mil线路的高密度、高多层、高阻抗产品。

飞针测试与四线低阻测试：常规飞针二线测试精度为Ω级，适合非关键线路的快速通断判断。 猎板从行业惯用的二线导通测试升级为四线低阻测试设备，精度达0.1μΩ~0.1mΩ，能精准检测微短路、微开路、似断非断等细微阻抗变化，尤其适合汽车电子、医疗设备等高可靠性产品。

阻抗测试：猎板配备维创兴阻抗测试仪，测试范围可满足单端特性10-150ohm、差分20-200ohm，测量精度误差为±1%。 所有阻抗测试条与量产板同轴、同压合、同蚀刻，确保测试数据真实反映量产品质。

切片分析与金相检测：显微切片金相显微镜可对PCB切片进行高倍显微观测，清晰呈现孔壁、铜层、镀层等微观结构。 CMI600孔铜测试仪（牛津）可快速精准检测导通孔内铜层厚度。

AVI自动外观检查：通过多组高清高彩摄像头自动扫描成像，具备25um的可识别缺陷精度。

十、出货标准与品质体系

猎板品质标准分为功能和外观两大类。 内部外观默认为IPC-A-600H二级标准，客户可指定三级。 功能层面，猎板基于厚铜、高压、高导电性、高湿使用环境等场景，在下单时即建议客户选择合适的孔铜等级。

猎板已通过ISO9001、IATF16949质量管理体系认证，以及ROHS、REACH、UL等产品认证。 IATF16949是汽车行业的质量管理体系标准，涵盖高可靠性、高安全性设计及批量制造的关键规范。 对于汽车及工控领域客户，猎板可定制IPC三级标准工艺及产品。

出货报告方面，猎板提供完整的出货报告，并根据产品设计特性提供测试报告、阻抗报告及附阻抗条。 包装采用真空包装+干燥剂+湿度卡+隔纸。

从开料、内层制作、层压、钻孔、电镀到最终检测与出货，高多层PCB的制造涉及二十余道核心工序和数百个品质控制点。 每一块交付到客户手中的电路板，都经过了从原材料到成品的全流程精密管控。 在汽车电子、工业控制、电力电源、储能新能源及具身机器人等对可靠性要求极高的领域，制造环节的每一个细节偏差都可能转化为终端产品的性能隐患甚至安全事故。 正因如此，从设备选型到工艺参数、从检测手段到品控标准，每一个环节的“较真”都不是多余的——这正是高可靠PCB制造的本质所在。
