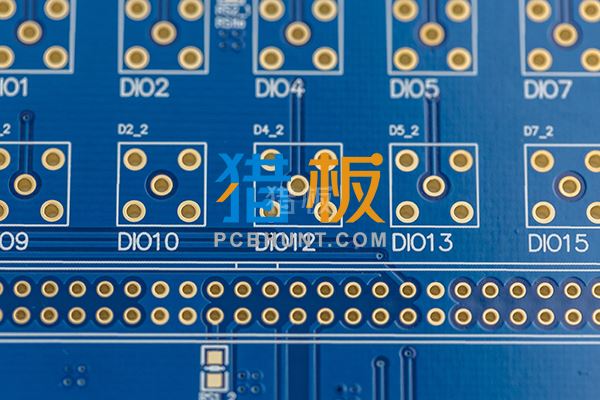

沉金工艺PCB（Printed Circuit Board）是一种在电子制造中广泛使用的基板，它具有优异的电气性能、机械性能和热稳定性。其中，双面沉金PCB在制作高精度、高可靠性电子设备方面具有显著优势。本文将详细介绍双面沉金PCB的应用。

一、沉金工艺简介

沉金工艺是一种通过化学沉积方法在PCB表面形成金属层的工艺。在沉金过程中，金属离子在化学作用下沉积在PCB表面，形成一层金属薄膜。沉金工艺具有高精度、高结合力等特点，能够有效满足电子设备对导电性能和可靠性的要求。

二、双面沉金PCB的优势

1. 高导电性能：双面沉金PCB在正反两面都覆盖了一层金属层，具有更高的导电性能。这使得电子设备能够更高效地传输信号，提高设备的整体性能。

2. 高可靠性：由于双面沉金PCB的正反两面都具备相同的金属层，因此具有更高的可靠性。这种结构使得设备的稳定性更好，减少了故障风险。

3. 节省空间：双面沉金PCB有效地利用了基板的正反两面，可以在更小的空间内实现更多的功能。这有助于降低电子设备的体积和重量，实现更高效的集成。

4. 高耐久性：双面沉金PCB因其金属层的稳定性和耐腐蚀性，具有较长的使用寿命。这使得电子设备在长时间内保持稳定性能，减少了维护和更换的频率。

三、双面沉金PCB的应用领域

1. 通信设备：通信设备需要高速、高效地传输大量数据，因此需要具备高导电性能和高可靠性的电路板。双面沉金PCB因其优异的性能，被广泛应用于通信设备的制造中。

2. 航空航天：航空航天领域的电子设备需要满足高温、高湿等极端环境下的工作要求。双面沉金PCB的高可靠性使其成为航空航天领域电子设备的理想选择。

3. 医疗设备：医疗设备需要具备高精度、高稳定性的特点，以保障患者的安全和治疗效果。双面沉金PCB因其高导电性能和高可靠性，被广泛应用于医疗设备的制造中。

4. 工业控制：工业控制领域的电子设备需要具备高耐久性和恶劣环境下的稳定工作能力。双面沉金PCB因其优异的性能和稳定性，被广泛应用于工业控制设备的制造中。

5. 消费电子：消费电子领域的电子产品更新换代迅速，需要不断优化性能以适应市场需求。双面沉金PCB因其高导电性能和高可靠性，被广泛应用于消费电子产品的制造中。
