电容测量在维修电子设备中经常会用到，但是专门的测试设备会比较昂贵，我们可以了解它的电路工作原理，试着自制一个。本篇文章将介绍一款电容测量电路，来供参考。

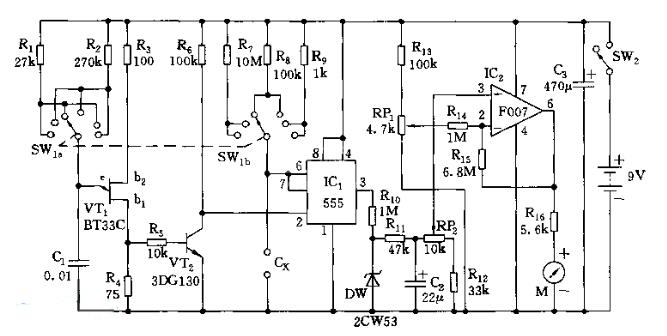

如图所示，电容测试仪包括脉冲产生器、单稳态触发器、直流放大和表头指示电路。本测试仪可测量小至几皮法，大至１０微法的电容。量程分为六档：0~100pF，0~1nF，0~10nF，0~100nF，0~1μF，0~10μF。
单结晶体管VT1（BT33C）与R1、R2、R4、C1等组成张弛振荡器，通调开关SW1a接R1时，产生周期为3ms的尖脉冲；接R2时，产生周期为30ms的尖脉冲。IC1（555）与R7~R9和待测电容Cx组成单稳态触发电路。输出脉宽取决于充电时间常数RC值，即t=1.1（R7~R9）Cx。
如开关拨至第三档，则SW1a接通R1，SW1b接通R8，若Cx=0.01μF，则555电路在触发脉冲周期T＝3ms内的单稳脉宽：
此输出脉冲经平滑滤波器R11、C2滤波后，经IC2（F007）直流放大后，使表头M的刻度值满偏（通过调节RP2实现）。同样调节其他各档，使555第3脚输出的方波的占空系数约为33%。即由R7（或R8、R9）和Cx决定的时间常数是VT1张弛振荡器脉冲周期的33%。DW稳压二极管用于对输出脉冲箝位，R11、C2用于滤波（积分），使C2上的电压与脉宽成比例，然后经IC2放大后驱动表头。R16用来对表头满偏进行限流。
