PWM脉宽控制调速电路

发布时间： 2020/11/7 23:04:24

浏览： 1406次

　　如今，PWM脉宽控制调速电路应用广泛。例如，我们常用的电动起子，就是用了PWM脉宽控制，把手指的按压转成不同的转速。往往在电动起子上，用到的是很简单、并且成本很低的电路来实现。PWM脉宽控制，除了可以用来调速，还可以用来控制电磁线圈的磁力大小、电阻加热的功率大小等。PWM脉宽控制的实现方法很多。这里我们‘收藏’一个经典、简单、低成本的电路。

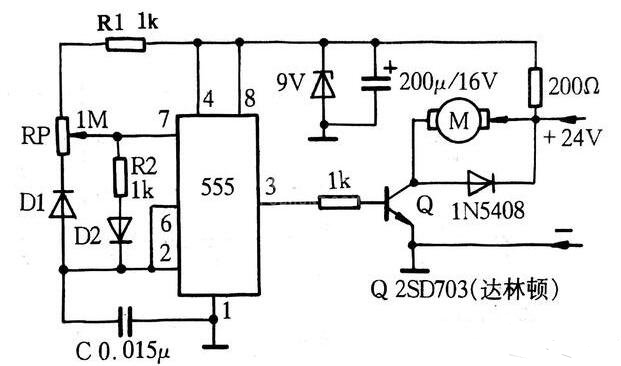

　　这个电路，用时基电路555产生振荡脉冲。振荡频率为：f=1/0.69·（RP+R1）·C。R1相对于RP仅为其千分之一，可以忽略不计。所以振荡频率可以简化为：f=1/0.69·RP·C，这个电路中振荡频率设定为200Hz左右，由于定时电容C的充放电路径不同，所以调整RP可以改变脉冲的占空比（即：PWM）。按图中原件参数，占空比可从1%~90%之间变化。555的第3引脚驱动功率管Q，可以达到驱动大功率负载的需要。

　　这个电路极为简单，用洞洞板可以轻松组装，感兴趣的同学可以自己搭建电路来试试。
