音量调节电路是音频电路中常见的一个电路，有些音量调节利用电位器组成的机械式调节，还有一些是利用电子芯片来进行音量的调节。本篇文章将介绍一款触摸式音量调节电路。

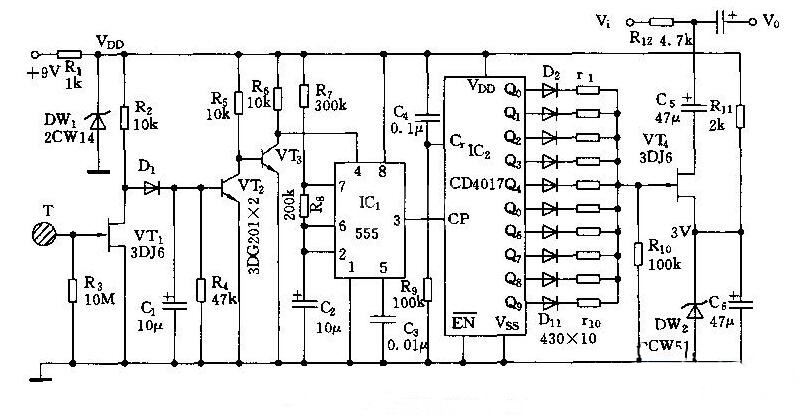

　　本触摸式音量调节器是由触摸式开关、可控时基脉冲产生器、计数电路和音量调节电路组成，分十档调节音量，其电路图如上图所示。VT1、VT2、VT3及阻容元件组成触摸开关。当手摸金属片T时，感应电压经VT1放大，D1、C1整流滤波，其直流电压使VT2导通，VT3截止，IC1（555）的复位端呈高电平，则由555和R7、R8、C2组成的多谐振荡器起振，输出振荡脉冲。

　　T=0.693（R7+2R6）C2

　　图示参数的周期约在3秒左右。555的输出脉冲作为IC2（CD4017）的计数时钟CP。CD4017是十进制计数器，脉冲分配器，在CP作用下，Q0~Q9依次呈现高电平脉冲，使场效应管VT4导通。电阻R1~R10的选择，应使其阻值从小到大排列，这样就可使R1~R10的分压在VT4的栅极产生的电压依次减小，则VT4的沟道电阻RDS会依次增大。Vi经R12和RDS分压后，输出的音量信号依次增大。当感到音量合适时，松开金属片T，由于555的4脚呈低电平，使555强制复位，振荡中止，使CD4017计数中止，并自锁，故音量保持在当前水平。
