电池放电到截止电压后继续放电称为电池过放电，过放电会导致电池的容量降低，内阻增加，寿命缩短。本例电路是另外一种常见的迟滞比较器的应用电路。应用在电动车、充电音响等这些过放保护场合，可以有效地防止电池过放电。

　　当电池电压下降到相应的门限时，继电器释放，负载模块电路失去电源；同时当电瓶电压充电上升到相应的门限时，继电器吸合，负载模块得电。从功能上看，与之前的电池过放保护电路非常相似。但本例是通过电阻正反馈来形成迟滞比较器的两个门限。具体过程请往下看

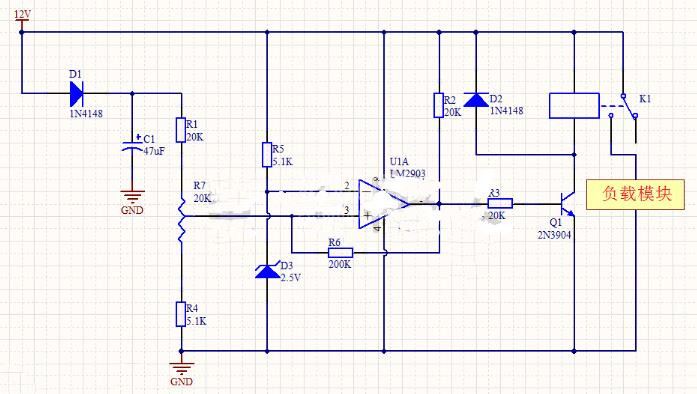

　　整个电路的工作原理：

　　本例电路可分为两个部分：一是由LM2903和外围元件组成的迟滞比较器电路；二是由三极管Q1，继电器K1组成的开关电路；其中电阻R2为LM2903的外部上拉电阻，其内部结构为OC门。比较器的同相端通过分压电阻检测电池电压；反相端接有一个稳压管，保持它的基准电压为2.5V。

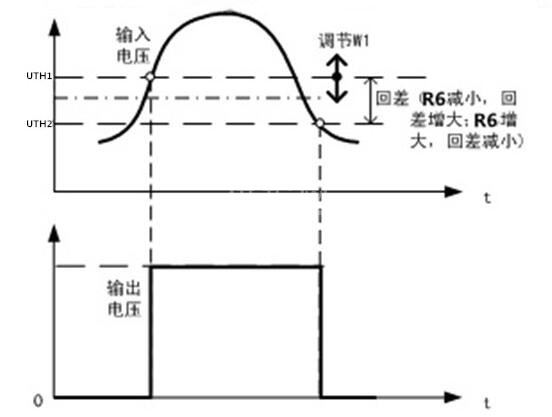

　　我们假设迟滞比较器的上下两个门限分别为UTH1和UTH2。

      1、当电池电压充电，比较器的同相端电压慢慢上升，当上升到UTH1时，比较器输出高电平，三极管Q1导通，继电器线阿圈有电流通过，继电器吸合，负载模块被通电。

　　2、当电池电压放电，比较器的同相端电压慢慢下降，使其电压下降到另一个门限UTH2时，比较器翻转输出低电平，三极管Q1截止，继电器释放，负载模块失去电源。

　　整个电路就是上述工作过程，本例重点在于理解正反馈R6的作用。

　　解释：

　　1、二极管D1和电容C1起到一个电池在充电时抑制电压波动的作用，使波形变得平滑。

　　2、电阻R5和D3为比较电路的基准源；

　　3、电阻R1，可调电阻R7和电阻R4组成一个采样电路，采样电池电压比与基准电压进行比较。

　　4、电阻R6为正反馈电阻，起到加速比较器翻转的作用，同时形成迟滞的效果。从而产生两个门限值。

　　加速比较器翻转的理解过程：

　　当电池电压上升，使同相端电压大于反相端电压时，比较器的输出开始翻转，即从0上升至1的过程，当比较器的输出电压超过同相端电压时，输出就会通过反馈电阻R6向同相端“注入”电流，使同相端电压进一步增加，这样就促进输出的电压进一步上升更快，这样又促使通过反馈电阻R6向同相端“注入”更多电流，如此循环，使比较器输出完成由“0”到“1”的转换。假如没有R6，比较器的转换速度将变的慢一些，相比而言，反馈电阻R6就加速了比较器输出翻转。反过来电池电压下降也是一样，通过电阻R6从同相端“拉出”电流，使比较器加速输出完成由“1”到“0”的转换。

　　形成迟滞效果的理解过程：

　　当比较器输出低电平时，电阻R6可以看成是和电阻R4以及R7的部分电阻“并联”，“并联”后的电阻要变小，所以电池电压需要比不加反馈电阻R6时要高一些才能使比较器翻转输出高电平，这就是上限门限值UTH1；当比较器输出高电平时，电阻R6可以看出是和电阻R1以及R7的部分电阻“并联”，同样“并联”后的电阻要变小，所以电池电压需要比不加反馈电阻R6时要低一些才能使比较器翻转输出低电平，这就是下限门限值UTH2。

　　上限值和下限值的差，即UTH1-UTH2称为回差。通过上面对电阻R6的分析，大家应该知道如果要调整门限值，该怎么调节电路参数吧。其中R6阻值的大小，直接影响“并联”后的阻值，R6的阻值越大，“并联”后的电阻越接近原有的电阻值，即反馈影响就越小，回差越小；反之R6的阻值越小，回差越大。

　　5、电阻R2和R3形成三极管Q1的基极偏置电路，所以三极管Q1的工作状态受这两个电阻控制。

　　注意：实际制作时，要根据电池的过放保护电压，电池满电压来调节电路参数。

      以上就是关于电池过放电保护电路的解析，希望能对您有所帮助。
