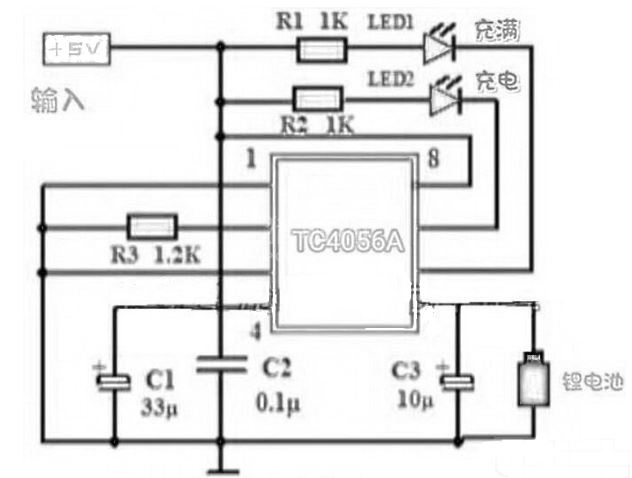

要想给锂电池充电必须要有锂电池充电板，锂电池充电板可以把充电器的5V电压转换成4.2V的锂电池充电电压。普通锂电池充电板大多采用TC4056或TC4057这类锂电池充电IC设计，这里选用充电电流为1A的TC4056充电板（TC4057构成的充电板的充电电流为0.5A），其电路原理如下图。
该充电IC是一款大电流的线性锂电池充电IC，工作电压典型值为5V（可以使用5V手机充电器作为充电电源），输出的充电终止电压为4.2V，最大充电电流为1A，且可以通过外置电阻来设定充电电流的大小。
上图中，TC4056的②脚所接的电阻R3决定着锂电池充电电流的大小，若R3取值1.2KΩ，充电电流可达1A。对于容量较小的锂电池，可以通过增大R3的阻值的方式来降低充电电流，R3取值为2KΩ时，充电电流为0.6A。电路中的LED1和LED2分别为充满指示灯和充电指示灯，正常充电时，LED2指示灯点亮，当锂电池充满电后，LED1点亮，LED2熄灭。
成品TC4056充电板一般都带有USB充电插口，在使用时只需要将5V手机充电器的输出通过充电线与USB插口连接，并将锂电池的正负极分别与充电板上的BAT＋和BAT－端连接即可充电。因为TC4056的充电输出端⑤脚内部为PMOS场效应管输出级，所以在使用时不需要再添加防倒流二极管，在没有5V充电电压时，即使锂电池与TC4056的⑤脚连接，也不会有电流倒流入IC内部。
