有些电风扇可以模拟出自然风的效果，你知道电风扇是如何控制自然风吗？这都是自然风控制器的功劳。自然风控制器其实是一个周期性自动控制通断的电子开关。下面将介绍一款用于电风扇中的周期性自动控制通断的电子开关。
周期性自动控制通断的电子开关，它可以让电风扇断续工作（时转时停）而模拟出自然风的效果。

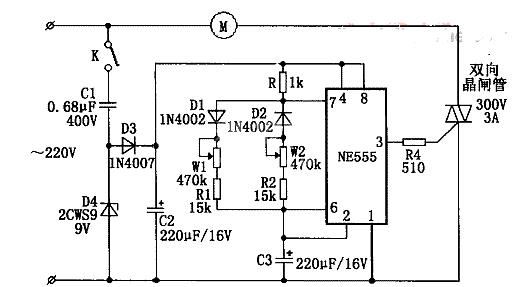

接通开关K，C1、D3、D4、C2组成的电容降压滤波电路输出约9V的直流电供555电路工作。R、D1、D2、W1、W2、R1、R2、C3组成RC充放电回路，使555电路在无稳态模式下工作。由于二极管D1、D2的作用，充放电各为一路，D1一路为充电回路，W1调节送风时间，D2一路为放电回路，W2调节停风时间。
当电路处于充电状态时，555的７脚为高电平，电流经R、D1、W1、R1对C3充电，此时555的３脚输出高电平，双向可控硅导通，风扇运转。当C3上的电压充至电源电压的2/3时，３脚翻转为低电平，同时７脚也翻转为低电平，可控硅截止，风扇断电。
此时C3开始放电，当其两端电压下降到1/3电源电压时，555的３脚又从低电平翻转为高电平，７脚也翻转为高电平，风扇又复电工作，同时C3开始充电。电路即如此循环，电风扇达到模拟自然风的效果。
通过上面的介绍，你是否已经对电风扇中的自然风控制电路有所了解呢？
