四通道红外遥控电路图

发布时间： 2020/10/28 9:54:25

浏览： 1459次

　　四通道遥控电路运用于各种需要遥控的电器中，如遥控飞机，遥控汽车等，是一种比较常见的电路，实现时通道遥控功能的电路有很多，接下来将介绍一款典型四通道红外遥控电路的原理。

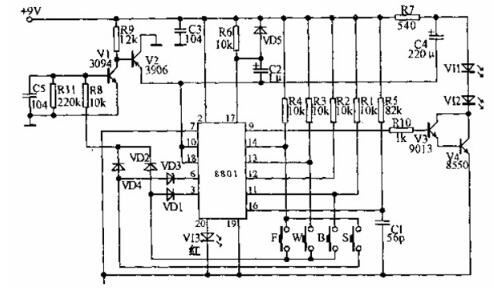

　　发射电路：当按下任一按。键时，电源经VD2或VD4使。V1、V2导通，集成电路得。电，8801的9脚相应地输出--脉冲串，经V3、V4驱动，由红外发射管VII、VI2辐射出去。

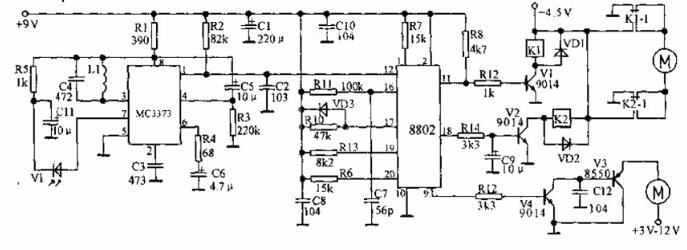

　　接收电路：红外信号由光电管从7脚输人MC3373，放大后的信号从1脚输出，送人译码器8802的12脚。当发射器“F“按下时，8802的11脚电压升为2.5V，V1导通，K1吸合，M正转。当接收到“B”信号时，11脚电压降低，18脚电压升为5V，Kl释放，K2吸合。电机反转。按下“W”键时，9脚电压升高，V4，V5导通，可驱动100mA以下的直流电机，再按一下“W”，9脚复位。当接收机收到发射器的“S“信号时，8802复位，11，8，9脚都为0V。
