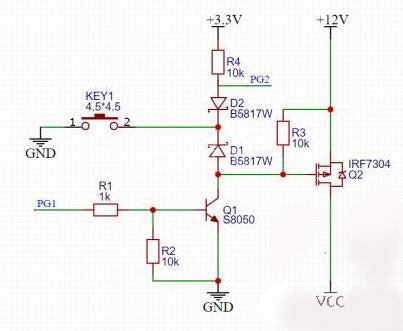

大家知道一键开关机吗？也就是一键开关机电路。其实我们最常见的就是手机中的开机键，只用一个按键实现开机关机以及其他功能，一键开关机有纯硬件机制，也有软件配合机制。下面将为大家讲解一键关机的电路图及其原理。

　　原理其实很简单，就是通过控制PMOSQ2的通断来实现的，当按键KEY1按下的时候，PMOSQ2导通，之后控制Q1导通，就可以实现PMOS一直导通，实现开机，开机之后，可以检测PG2的电平来判断按键的短按，双击，长按等操作。

　　开机过程

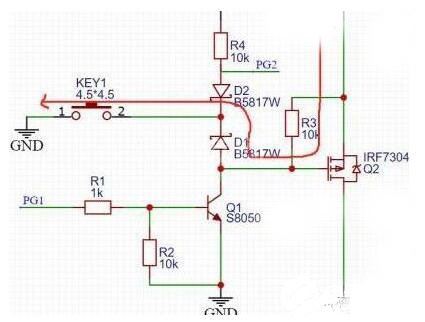

　　按键没按下之前，PMOSGS两端电压一样，不导通，当按键按下之后，看上图红色回路，G极通过二极管D1接地，PMOS导通，12V电压通过PMOS到VCC，给后级供电，这时候有老铁就要问了，难道我要一直按着嘛，按键松开的话MOS不就关断了

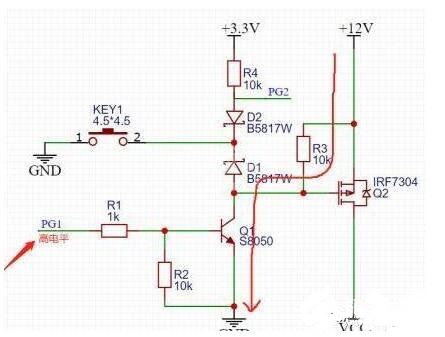

　　别急，重点来了，大家有没有注意到一个细节，我们长按手机的时候，什么时候会松开按键，当屏幕点亮的时候才会松开吧，其实从按下到屏幕点亮，系统已经运行起来一部分了，系统刚运行起来的时候，会立刻将PG1拉高，三极管Q1导通。

　　此时，如上图所示，MOS管的G极被拉低，即使松开按键了，PMOS依然导通，由此实现长按开机功能。

　　那么又有老铁问了，系统开机后，我还想用这个按键实现一些别的功能，比如短按，双击什么的，该怎么办？

　　按键过程

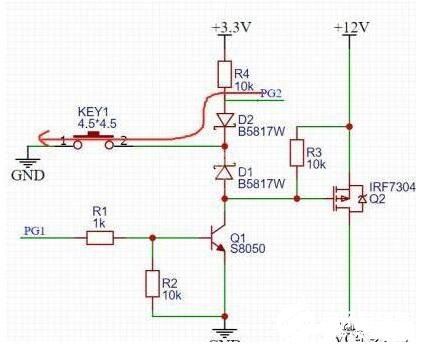

　　好说，这里肯定帮老铁们考虑好了，看上图红色部分，按键按下之后，PG2通过D2到地，松开之后，被上拉到高电平，由此就可以检测KEY1按键的短按，长按，双击等功能。

　　关机过程

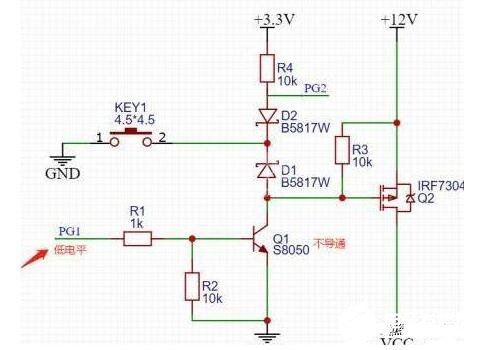

　　这里的关机其实是“软关机”，当检测到到KEY1长按时，系统先进行必要的关机处理，之后将PG1拉低，Q1关断，松开按键后，实现关机。
