TTP223触摸开关电路
发布时间： 2020/10/23 13:56:14
浏览： 3374次

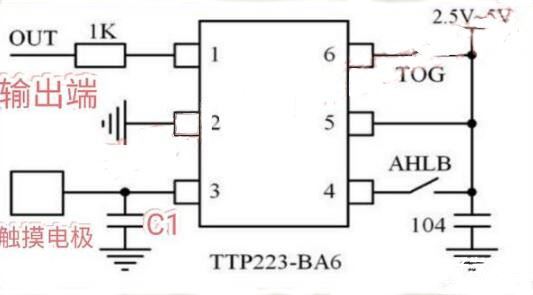

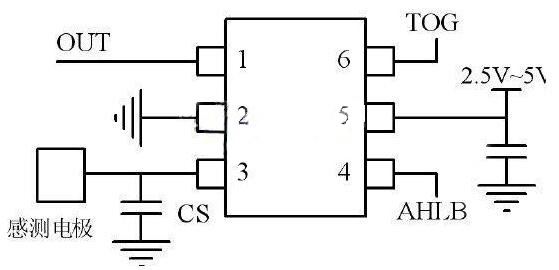

TTP223是触摸键检测IC，可以提供一个触摸键，它是为了改变面积的键取代传统的按钮键而设定的。它有着工作电压宽、封装小、设计简单、抗干扰能力强等特点。它是常用于触摸台灯的微功耗CMOS触摸IC，其工作电压最高为5.5V，静态耗电只有几微安。下图电路中，只要触摸一下触摸电极，该IC的输出端就会输出一个高电平的控制信号，若再触摸一下，输出端便会变为低电平。触摸台灯就是用该IC输出的控制信号通过三极管去控制LED灯珠的工作，这样便实现了触摸开关控制。
