HDMI接口电路及PCB设计细节

发布时间: 2020/8/4 10:01:38

浏览: 2109次

  HDMI接口是高清晰度多媒体的数字化视频、音频接口技术,它分为HDMI A Type、HDMI B Type、

  HDMI C Type、HDMI D Type;除HDMI B 有29个脚外,其它类型都是只有19个脚,今天我们就一起来学习HDMI C Type的电路设计:

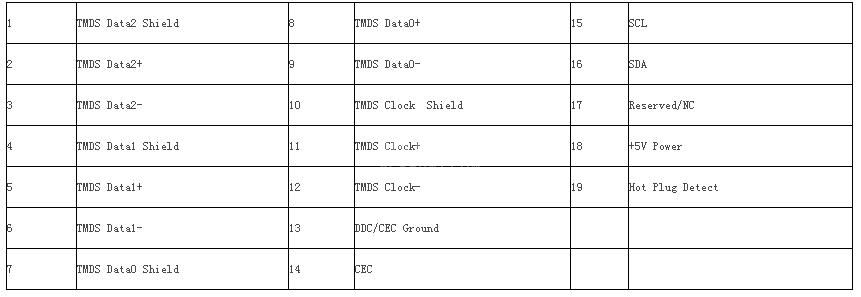

  下面我们一起来看一起HDMI C Type管脚的定义吧:

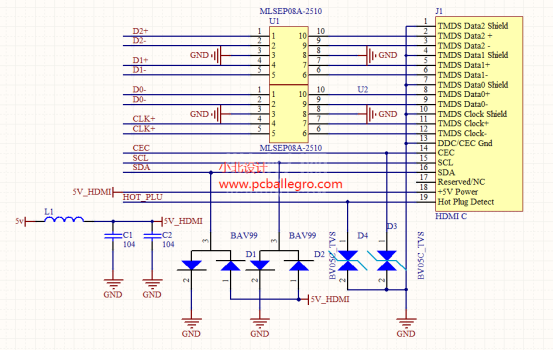

  在设计HDMI接口电路时,我们用了TMDS通道的ESD保护电路,保护主芯片免受ESD破坏,AZ1045-04F IC为ESD保护器件,可提供±15KV(air)、±10KV(contact)的ESD防护。如果PCB的空间充足,可以在信号后端加上一个共模电感(WCM-2012HDMI-900T),减少EMI。电路如下:

       HDMI接口座子尽量与芯片之间最短,从而使衰减最小化。为了使差分信号正常传输,因为不同电气长度的走线会引起信号之间的相移,也会导致严重emi,理想情况下,四对差分走线走线长度应该相等,四组差分走线对内误差最好做到 5mil 范围之内,对与对的差分误差最好控制在 10mil 范围之内。同时,对与对之间的间距要求做到 20mil,空间充足的情情下,差分对尽量包地处理。当差分长不同时,我们采用在走线终点不匹配的地方进行绕线。 差分对尽可能走TOP、BOTTOM。当差分需要当过孔时,我们尽可能在过孔的附近打下地孔。
