在PCB制造流程中，内层线路图形转移是决定产品电气性能与可靠性的核心环节。当前主流的图形转移方案主要有两种——干膜（Dry Film）与湿膜（Wet Film）。两者虽然功能相似，但在工艺路线、成本结构、精度上限和可靠性表现上存在显著差异。

对于汽车电子、工业控制、电力电源、储能新能源以及具身机器人等对可靠性要求极高的应用领域，内层工艺的选择直接关系到产品在严苛工况下的长期稳定性。本文将从材料特性、工艺流程、精度控制、缺陷风险等维度，系统解析干膜与湿膜的区别，并结合猎板PCB的实际制程能力给出选型建议。

一、干膜工艺：精度与稳定性的代表

干膜是一种高分子化合物感光材料，通过紫外线照射后发生聚合反应，形成稳定的抗蚀层附着于板面，从而在蚀刻过程中保护线路图形。

工艺流程： 前处理→贴膜（热压贴合）→曝光→显影→蚀刻→退膜。干膜以固态薄膜形式存在，贴膜时通过热压辘加热加压将其贴合在覆铜板表面。

核心优势：

• 操作便利性与自动化兼容性好：干膜适合自动化生产线，贴膜过程可由全自动贴膜机完成，适合大规模生产。猎板采用的全自动线路贴膜机配以双组双轮热温滚轮，可实现平整、精准贴覆并进行二次压膜。

• 封孔能力强：干膜可以有效覆盖导通孔（淹孔/盖孔），避免药水渗入孔内造成品质隐患。对于有孔的电路板，干膜是更合适的选择。

• 过程稳定性高：干膜不易受环境洁净度影响，无需烘烤工序，作业性更佳。干膜厚度均匀一致性好，无溶剂挥发问题。

• 夹膜风险低：干膜厚度通常在25-40μm，抗蚀层厚度充足，图形电镀时不易出现夹膜问题。

局限性：

• 成本相对较高，单价约为湿膜的7倍；
• 对于15μm以下的超薄膜厚，干膜难以实现；
• 对铜面平整度要求较高，无法填充深孔或凹槽。

二、湿膜工艺：成本优先的替代方案

湿膜是一种感光油墨，对紫外线敏感，通过紫外线照射后固化形成抗蚀层。

工艺流程： 前处理→丝网印刷（或喷涂）→预烘→曝光→显影→蚀刻→退膜。湿膜以液态形式通过丝网印刷或喷涂方式涂覆在板面。

成本优势：

• 物料成本低廉，约为干膜的1/7；
• 湿膜在精细线条的内层制作中合格率较高，相比干膜可节约约20%的材料成本；
• 显影速度比干膜快约30%，蚀刻速度可提高10-20%。

填充能力优势：

• 湿膜与基板密贴性好，可填充铜箔表面轻微的凹坑、划痕等缺陷；
• 湿膜固化后厚度可达5-10μm，仅为干膜的1/3左右，解像度和清晰度更高。

明显局限：

• 无法有效封孔：湿膜不能淹孔（盖孔），油墨易流入孔内且难以控制。外层线路因存在通孔，采用湿膜极易造成油墨入孔，导致小孔堵塞，影响后续焊接。

• 夹膜风险高：湿膜较薄（固化后3-10μm），图形电镀时容易夹膜，难以制作高精度板。

• 过程控制困难：湿膜需经过烘烤工序，生产中易出现涂膜厚度不均、板面针眼和杂物、孔中显影困难等问题。对工人技术要求高，品质对人的依赖性强。

• 环境敏感度高：湿膜没有保护膜，需要较高的曝光能量，且对环境洁净度要求更高。

三、干膜与湿膜的核心差异对比

需要特别指出的是，湿膜虽然理论解像度较高，但由于其抗蚀层较薄，在图形电镀时容易发生夹膜——即电镀铜层横向生长覆盖并包裹住湿膜边缘，导致退膜困难、线路短路或残留。这一工艺缺陷使得湿膜在实际生产中难以稳定实现高精度线路的制作。

四、猎板PCB的工艺选择与实践建议

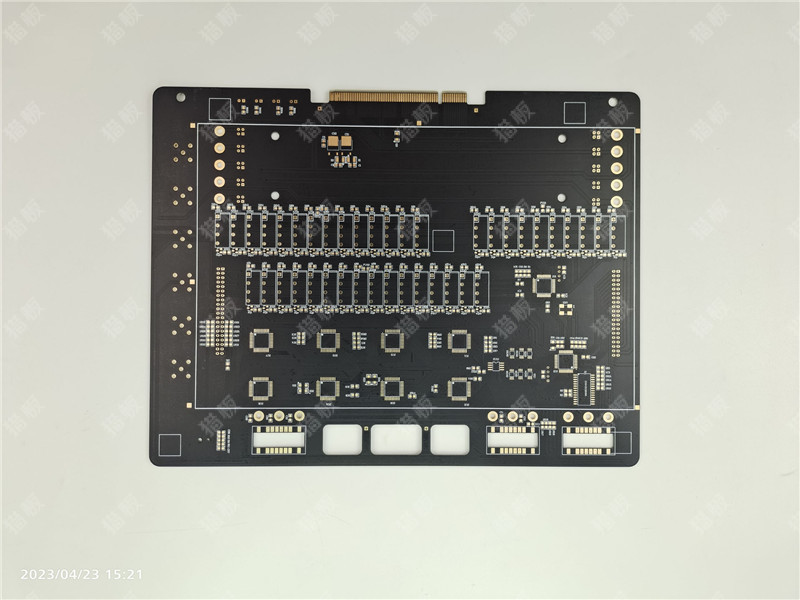

猎板全厂所有产品均默认采用干膜工艺，以最优工艺满足各级产品需求——"只有超越需求，而非仅仅局限于满足需求"。

这一选择基于以下工程考量：

1. 高可靠性领域的必然要求

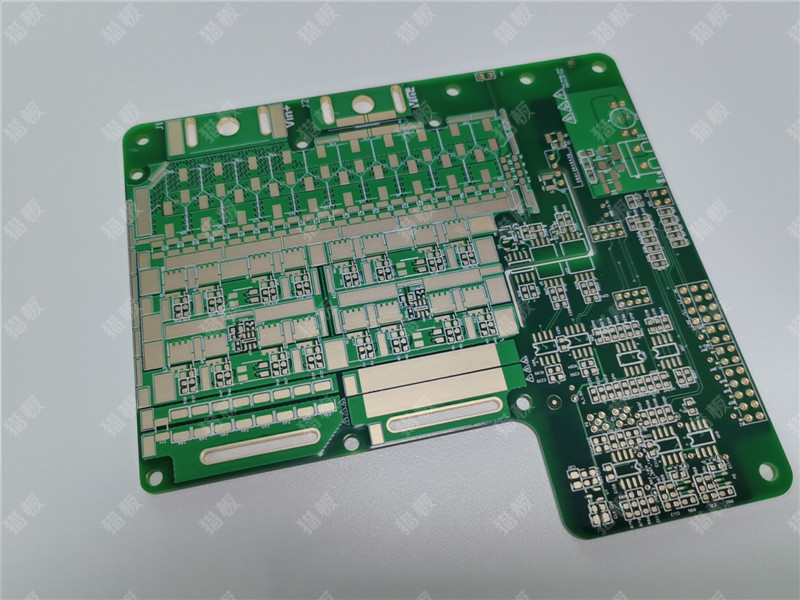

汽车电子、工业控制、电力电源、储能新能源、具身机器人等领域对PCB的长期可靠性要求极高。干膜工艺在孔铜均匀性、线路完整性、抗CAF（导电性阳极丝）能力等方面均优于湿膜。猎板内层线路采用干膜工艺配合DES超厚铜真空精密蚀刻连线，通过喷淋式+真空蚀刻工艺，有效避免了传统喷淋蚀刻药水交换不彻底导致的线路毛边、锯齿问题。

2. 精细线路制作的工艺保障

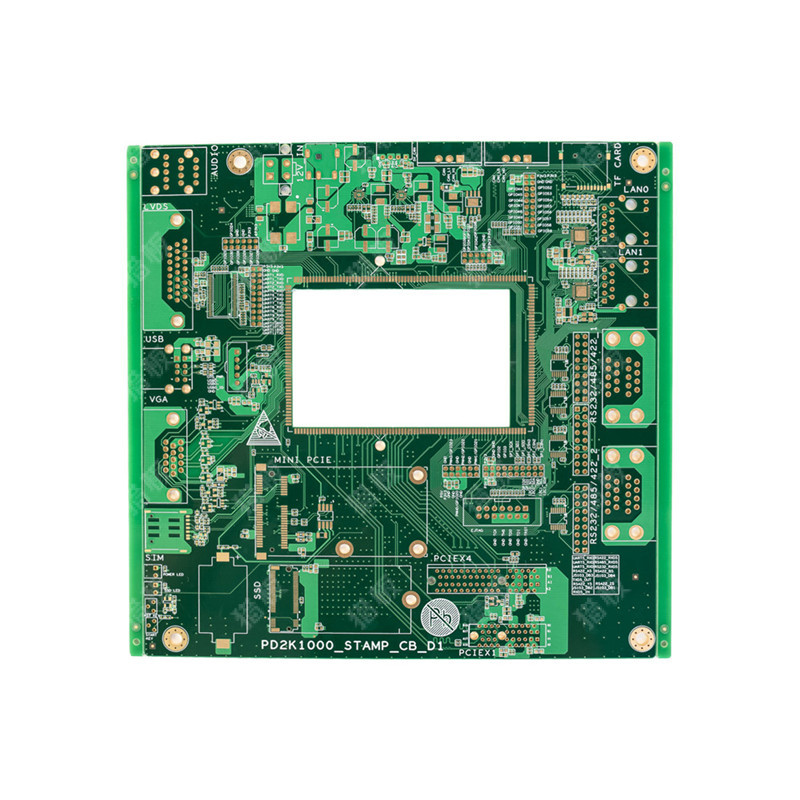

猎板内层线路设计线宽/间距可达2mil/2mil（H/Hoz）。干膜工艺的稳定性和封孔能力是支撑这一精度的基础。线路激光LDI曝光机采用激光镭射图像直接成型，线宽解析度最高可达40μm（1.6mil），对位精准度偏差±10μm，彻底规避传统菲林曝光工艺的开短路、图形涨缩、曝光不良等问题。

3. 负片工艺的协同优势

猎板采用负片电镀减法生产工艺，即先针对整板面加厚铜再针对无需保留的基材位进行酸性蚀刻。干膜作为抗蚀层与负片工艺配合，其镀铜密度、均匀性、线路工整度和蚀刻精准度均更优。

4. 内层AOI全检的质量闭环

针对内层线路，猎板对线宽间距小于5/5mil的产品均进行AOI检测。在线AOI自动光学检测机最高识别精度可达50μm，与干膜工艺的高精度图形转移形成完整的质量闭环。

五、工程师选型建议

建议优先选择干膜工艺的场景：

• 汽车电子（BMS、ECU、域控制器等）
• 工业控制与电力电源模块
• 储能与新能源系统
• 具身机器人主控板
• 高多层板（≥8层）
• 精细线路设计（线宽/间距≤4mil）
• 有导通孔需封孔的内层设计
• 对长期可靠性有严格要求的项目

可考虑湿膜工艺的有限场景：

• 成本极度敏感的低端消费电子产品
• 线路密度低、铜面不平整的简单内层板
• 对可靠性无特殊要求的一次性产品

总结

干膜与湿膜的选择本质上是精度、稳定性与成本之间的权衡。湿膜凭借成本优势在部分低端市场仍有应用，但其在封孔能力、过程稳定性、夹膜风险控制等方面的先天不足，使其难以胜任高可靠性产品的内层制作需求。

对于汽车电子、工业控制、电力电源、储能新能源、具身机器人等领域的工程师而言，内层线路的可靠性不容妥协。干膜工艺虽然在物料成本上更高，但在过程良率、产品可靠性和长期使用寿命方面的综合优势，使其成为高可靠性PCB内层制作的首选方案。

猎板PCB全系产品默认采用干膜工艺，配合LDI激光曝光、真空蚀刻、AOI全检等先进制程，为高可靠性领域提供从内层到成品全流程的品质保障。
