一、什么是PCB线圈？

在传统的电路设计中，电感通常是一个独立的绕线元件——铜线缠绕在磁芯上，体积较大，需要额外焊接，占据宝贵的PCB面积。而PCB线圈（又称印刷电感、环绕线圈PCB、平面电感）则是利用标准PCB制造工艺，直接在电路板的铜层上通过蚀刻形成螺旋状线圈结构，从而实现电感功能。

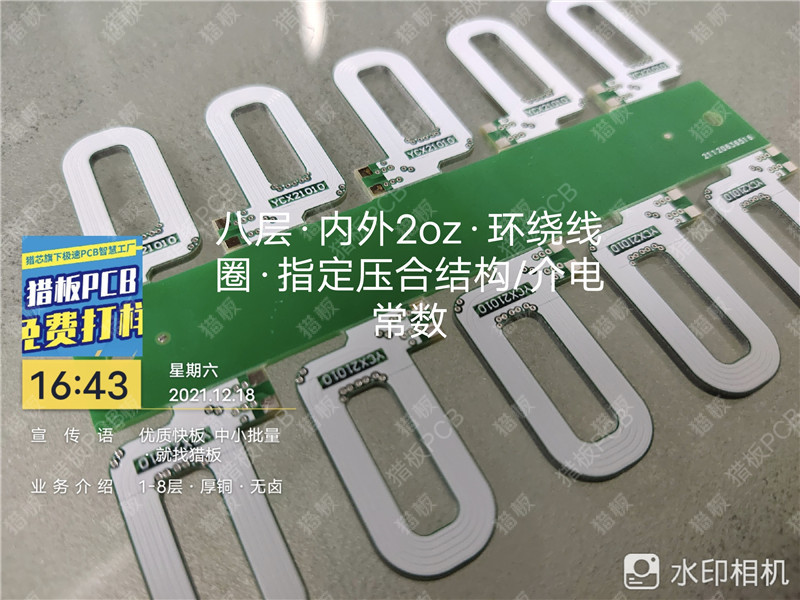

简单来说，PCB线圈就是把原本需要单独焊接的电感元件，通过平面化设计直接“画”在PCB上。铜箔线路在PCB表面呈环绕螺旋状分布——可以是圆形、方形、矩形或异形——一圈一圈地环绕在板面上，因此也被形象地称为“环绕线圈PCB”。

与传统绕线电感相比，PCB线圈的厚度极薄，与铜箔厚度相当（约35-140μm），而传统绕线电感通常高达1-5mm。它没有额外的BOM物料成本，光刻工艺保证了高度一致性和可重复性。当然，PCB线圈也有其局限性：电感量范围相对有限（通常为nH到μH级别），功率承载能力受铜箔宽度和厚度限制。

二、PCB线圈的工作原理

PCB线圈的工作原理与所有电感相同，核心是电磁感应。

当电流流过PCB上蚀刻的螺旋铜箔时，会在螺旋中心及其周围空间产生磁场，磁能被储存在电感中。这个蚀刻出来的线圈结构本质上就是一个电感器——变化的电流产生变化的磁场，变化的磁场又会产生感应电动势阻碍电流的变化。

PCB线圈的电感量（L）受多个结构因素影响，主要包括：线圈匝数（匝数越多，电感量越大，但电阻也会增加）、线宽与线间距（影响电流承载能力和寄生电容）、线圈形状（圆形磁场分布均匀，矩形空间利用率更高）以及铜箔厚度等。

在多线圈场景中还存在互感效应——当两个线圈彼此靠近时，一个线圈中通入变化的电流，会在另一个线圈中产生感应电动势。无线充电正是利用了发射线圈（Tx）与接收线圈（Rx）之间的互感耦合来实现能量传输。

三、PCB线圈的核心应用场景

PCB线圈凭借高精度、易量产、轻薄化等优势，广泛应用于多个领域：

无线充电：这是目前最常见的应用。PCB线圈作为发射端或接收端的耦合线圈，实现电能的无接触传输。在汽车无线充电场景中，发射端的PCB上布置发射线圈产生交变磁场，接收端的线圈感应产生电动势，完成电能传输。

NFC与射频识别：利用线圈作为天线，实现近场通信。

传感器与滤波电路：PCB线圈可用于磁场传感器、LC滤波电路等。

电源与储能设备：在开关电源中作为储能电感，在储能系统中参与能量转换。

工业控制与汽车电子：高可靠性场景下的电感功能集成，减少分立元件数量，提升系统集成度。

医疗设备与具身机器人：对小型化和高一致性有严格要求的领域。

四、PCB线圈的核心设计参数

对于工程师而言，PCB线圈设计需要重点关注以下几个关键参数：

线宽与线间距：直接影响电流承载能力和线圈的寄生电容。猎板的制程能力支持最小线宽/线距3mil/3mil（约0.075mm），在高阶HDI工艺下可进一步做到2mil/2mil。线宽公差控制在±10%以内。

铜箔厚度：铜厚决定了线圈的直流电阻和载流能力。猎板外层铜厚常规1oz起步（实测≥35μm），最大可达15oz。对于需要大电流承载的场景（如无线充电发射端），建议选择2oz或更厚的铜箔以降低直流电阻。

线圈匝数与形状：匝数决定电感量，形状影响磁场分布。猎板支持方形、圆形、矩形、异形等多形态线圈设计。

层间对位精度：对于多层线圈板，层间对位精度直接关系到磁场耦合效率。猎板多层线圈板的层间对位精度可控制在≤0.1mm。

阻抗控制：线圈板的阻抗一致性影响信号完整性。猎板阻抗控制公差可稳定在±8%以内（实测数据）。

五、哪家工厂可以做PCB线圈板？——猎板的制程能力与品质保障

对于工程师和采购而言，选择PCB线圈板供应商时最关心的三个问题是：能不能做、交期多久、品质如何。以下从这三个维度解析猎板在PCB线圈板领域的综合能力。

5.1 能不能做？——全面的制程能力覆盖

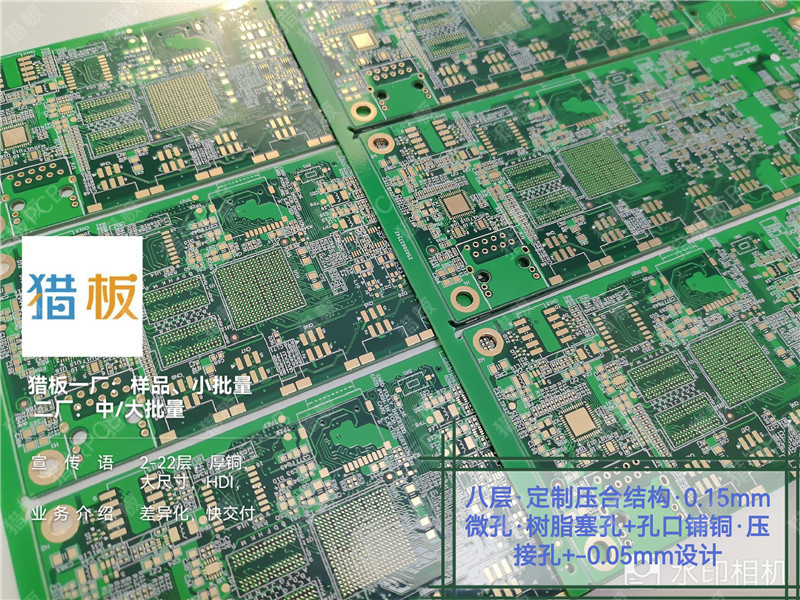

猎板在线圈板领域具备成熟的制程能力：

• 设计支持：支持方形、圆形、矩形、螺旋、异形等多形态线圈设计
• 层数覆盖：支持8-14层线圈板特殊定制，常规FR-4 PCB支持1-26层
• 线宽/线距：最小3mil/3mil（约0.075mm），高阶HDI可做2mil/2mil

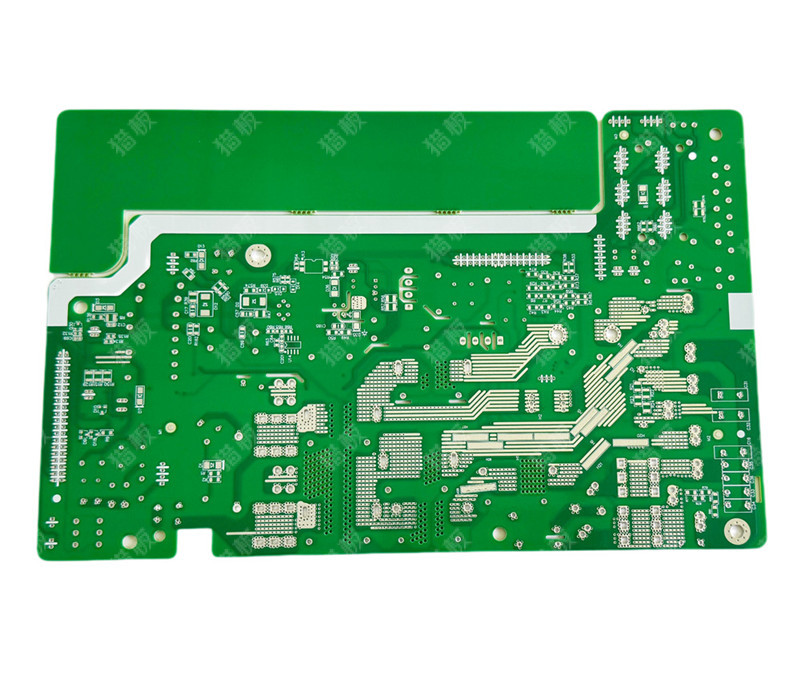

• 铜厚范围：外层铜厚0.5oz至15oz可定制
• 板材选择：FR-4（建滔/生益）、罗杰斯（Rogers）高频材料、无卤素材料等
• 表面处理：沉金、喷锡、OSP等多种工艺可选
• 层间对位：多层线圈板层间对位精度≤0.1mm

猎板珠海拥有2个自营生产基地，工厂总建筑面积25000+平米，配备520余台先进制造设备，其中包括高多层压合设备、精密沉铜电镀自动线、全自动高精密线路LDI曝光机等。年产能方面，一期样品与小批量30万平方米，二期中大批量50万平方米，具备从样品到中小批量再到大批量的综合智造能力。

5.2 交期多久？——双工厂协同保障

猎板的双工厂布局为不同规模的订单提供了清晰的交期路径：

• 珠海一厂：专注样板与小批量，支持24小时打样、48小时小批量交付
• 珠海二厂：专注中大批量，配备高多层压合设备、真空DES蚀刻连线、全自动三机连印自动线及LDI曝光机等高端设备
• 交期兑现率：近3年打样交期兑现率稳定在98.6%，远超行业75%的平均水平

对于PCB线圈板这类特殊定制产品，猎板依托自主研发的智能报价、审单、拼板、排产等生产管理系统，通过数据化、系统化管理提高生产效率，缩短研发周期。

5.3 品质如何？——从制程到出货的全链路管控

品质保障是PCB线圈板的核心诉求，猎板从以下几个层面构建了完整的品质管控体系：

制程精度控制：

猎板采用负片电镀减法生产工艺，先针对整板面加厚铜再针对无需保留的基材位进行酸性蚀刻。相比传统正片加法工艺，镀铜密度、均匀性、线路工整度和蚀刻精准度均更优。电镀采用微晶磷铜球，镀铜密度、延展性及有机杂质控制均优于传统二级铜角。

检测体系：

• AOI自动光学检测：在线式AOI设备最高识别精度可达50μm，适用于高密度、高多层、高阻抗要求的产品
• 四线低阻测试：从行业惯用的二线导通测试升级为四线低阻测试，有效拦截孔铜偏薄、线路缺损、局部铜厚不均等隐患
• X-RAY检测：对高多层线圈板内层、压合、钻孔重合度进行透视成像检查
• 显微切片分析：对孔壁铜层、镀层等微观结构进行高倍显微观测

出货标准：

猎板的出货标准严格依照IPC-A-600 Class 3等级执行。对于线圈板产品，关键品质指标包括：

• 翘曲度：≤0.5%
• 孔铜厚度：通孔孔铜平均值≥18μm（可定制≥20μm、25μm等更高等级）
• 成品铜厚：1oz≥35μm，2oz≥70μm，3oz≥105μm
• 线宽公差：±10%以内
• 阻抗控制公差：±8%以内

认证体系：

猎板已通过ISO9001、IATF16949质量管理体系认证，以及ROHS、REACH、UL等产品认证。IATF16949认证意味着其品质管理体系满足汽车行业的高标准要求，对于汽车电子、工业控制等领域的线圈板应用尤为重要。

六、总结

PCB线圈是一种将电感功能直接集成到电路板上的平面化技术，通过电磁感应原理实现储能、滤波、无线能量传输等功能。它凭借超薄、高一致性、无额外BOM成本等优势，正在从消费电子向汽车电子、工业控制、电力储能、医疗设备、具身机器人等高端领域快速渗透。

对于需要PCB线圈板定制服务的工程师和采购人员，猎板在以下维度提供了可靠的解决方案：

1. 制程能力：最小线宽3mil、最大铜厚15oz、支持8-14层线圈板定制、多形态线圈设计
2. 交期保障：双工厂协同，打样24-48小时交付，交期兑现率98.6%
3. 品质管控：IPC-A-600 Class 3出货标准、四线低阻测试、TDR阻抗测试、IATF16949认证
4. 应用覆盖：汽车电子、工业控制、电力电源、储能新能源、具身机器人等领域

无论是无线充电线圈、传感器线圈还是高频信号耦合线圈，猎板均可提供从原型验证到批量生产的一站式PCB线圈板定制服务。
