拿到一块PCB，很多工程师的第一反应是翻来覆去地看——阻焊颜色均不均匀、表面平不平整、字符清不清楚。有人会说：“孔铜厚度、阻抗匹配这些，不切片、不上仪器，谁能看得出来？”这话没错，但真正有经验的工程师或采购，往往只需“看”几眼，就能从阻焊层的细节里判断出这块板的底细。而这些细节背后，对应的正是IPC-A-600这类国际通用的验收标准。

IPC-A-600是定义裸PCB成品外观质量是否合格的权威视觉验收标准，涵盖了外观、导通孔、层压、铜箔附着力、阻焊、丝印等上百种判定项。它将PCB产品分为三个等级：Class 1（一般电子产品）、Class 2（高可靠性产品）、Class 3（军工、航天级）。其中Class 2和Class 3是行业中最常见也是最关键的两个等级。

对于面向汽车电子、工业控制、电力电源、储能新能源、具身机器人等高可靠性领域的PCB产品来说，阻焊油墨外观标准的选择直接关系到产品能否在严苛环境下长期稳定运行。本文将从IPC标准出发，结合猎板PCB的实际制程能力与出货标准，系统梳理阻焊油墨外观的验收要点。

一、IPC-A-600二级与三级标准：核心差异在哪里？

在阻焊油墨外观方面，二级和三级标准的核心差异主要体现在缺陷容忍度上。

二级标准（Class 2） 是应用最广泛的工业级标准，兼顾性能与成本，能满足绝大多数电子产品的需求。它允许存在一定程度的微小外观瑕疵，只要不影响产品的功能和可靠性。

三级标准（Class 3） 则提出了更严苛的要求，适用于对可靠性有更高追求的场景。三级标准对电镀、焊盘、焊点和清洁度要求最为严格，在阻焊层外观上要求更平整、更均匀、缺陷更少。

猎板内部外观默认执行IPC-A-600H二级标准，客户可指定三级标准。在实际交付中，二级和三级标准在以下几个维度存在明显差异：

二、阻焊油墨外观判什么？三大核心检查项

（一）油墨颜色与表面状态

阻焊油墨的外观首先是颜色和表面状态。高品质的阻焊油墨颜色均匀、光泽一致、无明显橘皮纹。二级标准下，油墨表面应该是光泽均匀的；如果阻焊颜色一块深一块浅，或者表面粗糙、起泡，外观这一关就过不去了。

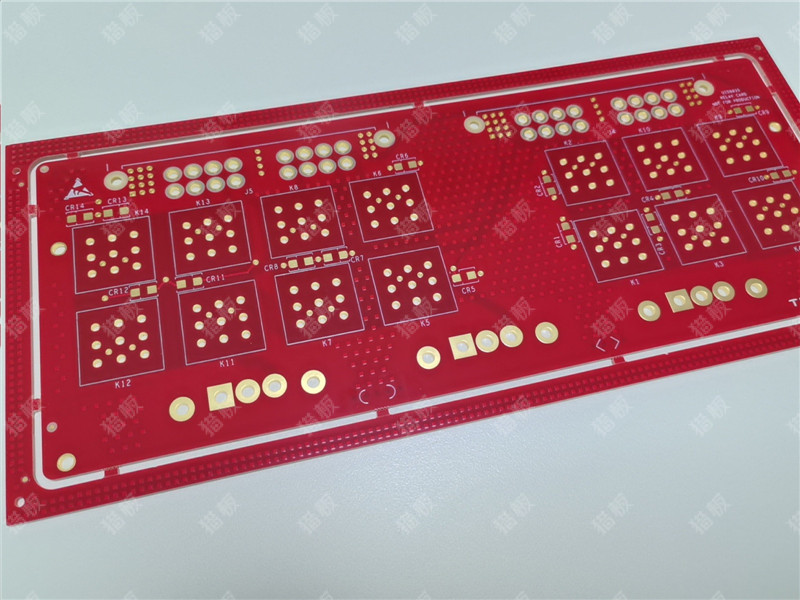

不同颜色的阻焊油墨在性能上存在差异。绿色阻焊油墨通常性能更好，因为它有专用的塞孔油墨，在Undercut管控和附着力方面表现更佳。猎板常规采用广信液态感光阻焊油墨，三级标准产品则会选用广信或太阳油墨，文字油墨选用太阳油墨，从材料端即选择行业一线品牌，确保油墨的附着力、耐热性和批次一致性。

（二）阻焊覆盖完整性——露铜、起泡、划伤

阻焊层最核心的功能是保护非焊接区域，因此覆盖完整性是外观检查的重中之重。

露铜是阻焊外观最严重的缺陷之一。真正的露铜是指阻焊层存在破孔、裂缝、划伤或缺失，导致导体铜层直接暴露。行业标准要求线路上、导体侧边、孔口位置不允许有阻焊露铜。二级标准下，如果阻焊层完好但铜色隐约可见（假性露铜），是可以接受的，前提是不影响保护功能。猎板在过孔盖油工艺中，孔口发黄（假性露铜）属于正常现象。

起泡则是另一个高发性外观缺陷。阻焊油墨起泡的本质是气体在油墨层内部或油墨与基材界面聚集膨胀，形成可视的鼓包。气源主要来自三个方面：板材和孔内残留的水分在高温下汽化、油墨中溶剂挥发不彻底、孔内残留药液在高温下释放气体。对于汽车电子、工业控制等领域的应用，起泡的代价远不止报废一块板子那么简单——一块用于BMS电池管理系统的PCB，如果阻焊层失效，可能引发绝缘性能下降、焊点桥接短路。猎板在阻焊工序前配置了防焊前处理喷砂线，通过全自动调压磨刷配合金刚砂喷砂工艺对板面进行研磨及高压喷洗处理，同时严格执行前处理后2小时内完成油墨印刷的管控要求。

划伤的判定标准是：未穿透阻焊层、未露导体、未损伤基材的划伤属于可接受的外观问题；穿透阻焊层露导体或损伤基材则属于缺陷。

（三）阻焊桥与塞孔

阻焊桥——在密集的IC引脚之间，那道细细的绿油墙——是外观检查中容易被忽视但至关重要的细节。猎板的工艺能做到绿油阻焊桥宽≥4mil（绿色），黑/白/粉色≥5mil。二级标准允许阻焊桥有少量偏移，但不能断、不能缺。用放大镜看QFP或BGA区域，如果引脚之间的绿油没了，焊接时极易连锡短路。

阻焊塞孔方面，猎板工艺中≤0.45mm的孔默认是要塞的。二级标准要求油墨盖住孔口，可以有一点点凹陷，但不能露铜；三级标准则要求孔口平整、无凹陷。

三、猎板的阻焊制程能力如何保障外观品质？

外观标准不是写在纸上的空文，而是需要设备和工艺来保障的。

猎板在阻焊工序采用源卓防焊激光LDI曝光机，以激光光源替代传统卤素灯，DMD倾斜扫描技术配合多波长高精度曝光头，彻底规避传统菲林曝光工艺中因底片脏污、图形涨缩导致的曝光不良问题。LDI设备能够精准控制曝光能量，确保油墨交联充分。

在阻焊厚度方面，猎板二级标准下线脚阻焊油墨最小≥8μm，三级标准可达10-15μm。这一指标高于IPC-SM-840 Class T/H对常规厚度的基本要求。在对位精度方面，阻焊偏移度控制在±2mil。

在品控环节，猎板配备了在线AOI自动光学检测机（大族），最高识别精度可达50um，适用于2mil线路高密度、高阻抗产品的检测需求；AVI自动外观检查机（宜美智）通过多组高清高彩摄像头自动扫描成像，具备25μm的可识别缺陷精度。

四、针对不同应用场景的标准选择建议

不同应用场景对阻焊外观的要求差异显著：

• 消费电子：二级标准即可满足，重点关注阻焊覆盖完整性和基本外观
• 工业控制：建议二级起步，关键信号区域可指定三级
• 汽车电子：推荐三级标准。猎板已通过IATF16949质量管理体系认证，可满足汽车行业对稳定性和一致性的严格要求
• 电力电源/储能新能源：推荐三级标准，尤其关注阻焊厚度和塞孔饱满度
• 具身机器人：推荐三级标准，高密度BGA区域需重点关注阻焊桥完整性

总结

PCB阻焊油墨外观验收，归根结底是在IPC-A-600的框架下，根据产品应用场景选择合适的验收等级。二级标准是工业级的“及格线”，三级标准是高可靠性的“分水岭”。从油墨颜色均匀性、覆盖完整性（露铜/起泡/划伤），到阻焊桥与塞孔的细节把控，每一处外观特征背后都对应着具体的工艺能力和品控水平。

对于工程师而言，看懂阻焊外观不只是“看个热闹”，而是透过现象看本质——一块阻焊做工精良的板子，往往意味着整条产线的工艺管控能力也同样扎实。
