很多工程师把PCB布线当作“连连看”——从A点到B点拉通就行,交差完事。结果产品一上电,信号反射、串扰严重、EMI超标,轻则性能下降,重则整板返工。
尤其对于汽车电子、工业控制、电力电源、储能新能源以及具身机器人这些可靠性要求极高的领域,信号完整性问题不仅意味着性能下降,更可能带来系统性失效风险。当信号上升时间低于1纳秒时,PCB上的任何导线都需视为传输线——特性阻抗是否匹配,直接决定了信号能否完整、无损地到达目的地。
PCB设计不是简单的“拉线”,而是一场对电磁场的精准操控。以下从生产角度出发,系统梳理PCB走线的核心规则,并结合猎板PCB的实际制程能力,帮助工程师在设计阶段就把规则“吃透”。

阻抗匹配是信号线走线最核心的规则。特性阻抗描述了信号沿传输线传播时所受的瞬态阻抗,是影响信号完整性的主要因素。阻抗不匹配会引发一系列问题:信号反射、振铃、过冲、串扰、衰减。极端情况下,反射信号叠加在原信号上,可能改变逻辑状态,导致接收数据错误。
影响特性阻抗的关键因素包括:走线宽度、介质厚度、介电常数、铜厚、差分线间距、阻焊层以及参考平面的完整性。走线宽度越窄,阻抗越高;宽度越宽,阻抗越低。介质厚度增加,阻抗随之升高。基材的介电常数(Dk)与阻抗的平方根成反比。
从生产角度看,阻抗控制本质上是“多变量协同”工程。设计阶段的理论计算只是起点,制造过程中任何一个变量的波动——线宽偏差几微米、介质厚度变化几个百分点、铜厚不均——都会在实际产品中体现为阻抗漂移。
猎板在层压前对铜箔厚度实行±5%的误差控制,对介质层均匀性进行严格检测。工程处理阶段会根据客户选定的板材型号调用实际材料Dk值进行阻抗仿真计算,而非套用通用经验值。猎板阻抗公差可控制在±5%以内,并提供阻抗测试报告——通过TDR测试仪对阻抗条进行实测验证。猎板配备的维创兴阻抗测试仪,测试范围可满足单端特性10-150ohm、差分20-200ohm,测量精度误差为±1%,最小精确值0.01ohm,充分满足阻抗产品在制及成品段的阻抗品质监控。
有阻抗控制要求的网络必须布置在阻抗控制层上,严禁跨分割,否则阻抗突变、反射拉满。

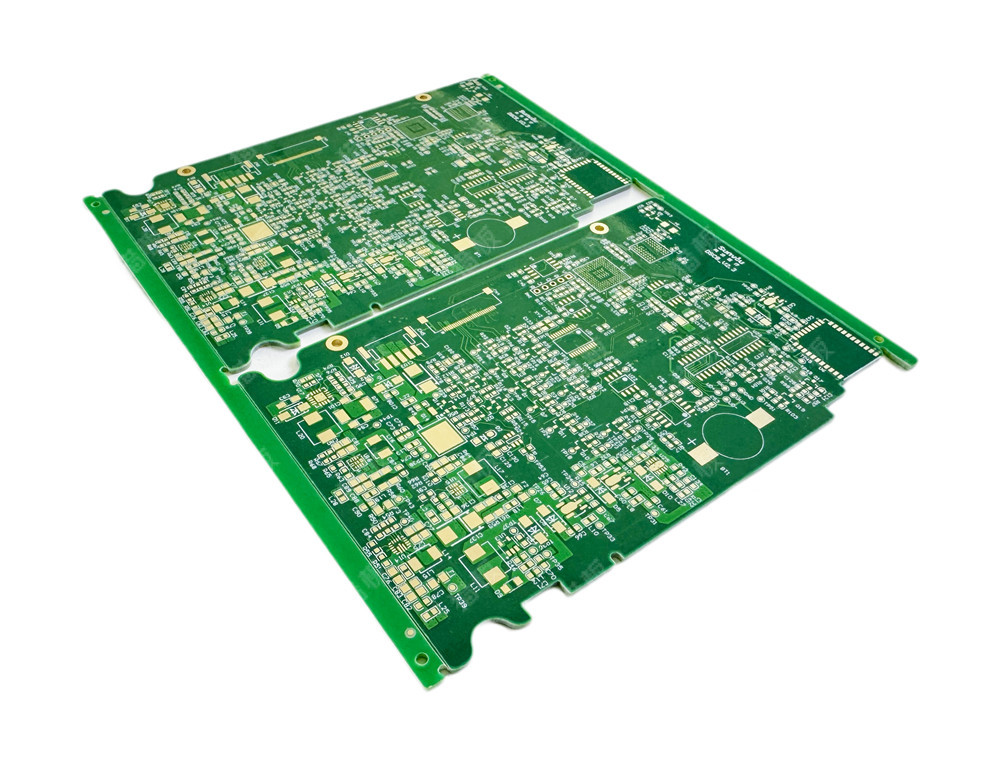

线宽和间距是信号线走线最基础的两个参数,也是设计师与工厂制程能力对接的第一道门槛。从信号完整性角度,线宽决定传输线的特性阻抗,线间距决定串扰程度。从可制造性角度,线宽过细、间距过小,工厂可能做不出来,或者良率极低、成本飙升。
行业通行规则:常规情况下线宽线距控制到6/6mil,80%以上的PCB厂商都能生产;控制到4/4mil,约70%的厂商能生产;控制到3.5/3.5mil时,部分厂商已无法生产。推荐走线线宽≥4mil。
猎板制程能力参考:线路外层可实现T/T OZ(1/3oz)条件下2mil/2mil的极限线宽间距,1/1oz条件下3mil/3mil。内层同样支持2mil/2mil的极限能力。线路蚀刻公差为±20%(可指定±10%),线路图形对孔位精度可达±2mil。猎板于常规多层板中最小线宽/线距可达3mil,在HDI板中同样可达3mil——这是量产标准,而非实验室数据。
设计线宽间距时,不要只盯着“能不能做”,还要考虑“做得好不好”。铜厚越大,蚀刻时侧蚀量越大,实现精细线宽就越困难。猎板采用DES超厚铜真空精密蚀刻连线,蚀刻段采用喷淋+真空蚀刻工艺——真空处理可吸附板面残留的已反应药水,让喷淋新液与铜面持续有效接触,避免药水反应时的“沙滩效应”,有效保障厚铜板的线宽一致性和阻抗稳定性。

线与线之间的距离保持3倍线宽,这是减少线间串扰的基本准则。如果线中心距不少于3倍线宽,则可保持70%的线间电场不互相干扰。串扰是指PCB上不同网络之间因较长的平行布线引起的相互干扰,主要是由于平行线间的分布电容和分布电感的作用。
时钟线、差分线、视频和音频信号线、复位信号线及其他系统关键电路需要遵循3W原则——并不是板上所有的布线都要强制符合。
克服串扰的主要措施:①加大平行布线的间距,遵循3W规则;②在平行线间插入接地的隔离线;③减小布线层与地平面的距离。在猎板的生产建议中,遇到高密度布线无法满足3W时,应优先保证关键信号的间距,次要信号可适当让步,但需在设计中明确标注阻抗控制层和关键信号走向,以便工厂在工程处理时针对性优化。
直角走线是PCB设计中的常见“雷区” ,其对信号的影响主要体现在三方面:拐角等效为容性负载,会减缓信号上升时间;线宽突变导致阻抗不连续,引发信号反射。PCB设计中应避免产生锐角和直角——不仅产生不必要的辐射,生产工艺性能也不好。
正确做法:坚决避开直角、锐角走线,优先采用45°角拐弯或圆弧拐弯。布线角度优选135°角出线方式。高频线路最好采用全直线,在需要弯折时,可用45°折线或圆弧线,避免信号的折射。
相邻层走线方向应成正交结构(如上一层水平、下一层垂直),避免将不同的信号线在相邻层走成同一方向,以减少不必要的层间串扰。
走线应尽可能短,避免因过长而引入不必要的干扰。同时,同一网络的布线宽度应保持一致——线宽的变化会造成线路特性阻抗不均匀,高速传输时会产生反射。
电源线和地线的设计直接影响整个系统的稳定性。布线应首先考虑电源线和地线的布局,它们应足够宽以承载预期的电流,减少电压降和电磁干扰。
核心原则:尽量加宽电源线、地线宽度,最好是地线比电源线宽。关系是:地线>电源线>信号线。电源线应布1mm以上。每个PCB至少需要一个接地层,它为所有走线提供了相同的参考点来测量电压。在传输信号的走线下放置接地层有助于降低其阻抗并提高抗噪能力。
从猎板的生产经验看,厚铜板和大电流板的设计中,工程师应预留充足的电源线宽余量。内层走线散热效果不如外层走线——嵌在PCB内层板中的走线散热效果不如外层走线,因为绝缘体的导热效果不佳。因此,内层走线的宽度应为外层走线的两倍。
对于电力电源、储能新能源领域的大电流路径,猎板提供最大15oz超高铜厚定制能力,并采用微晶磷铜球电镀工艺,镀铜密度和均匀性优于传统二次回收铜材。猎板成品铜厚实际交付标准:喷锡工艺33-38um(1oz基准),沉金工艺35-40um,OSP工艺31-38um。

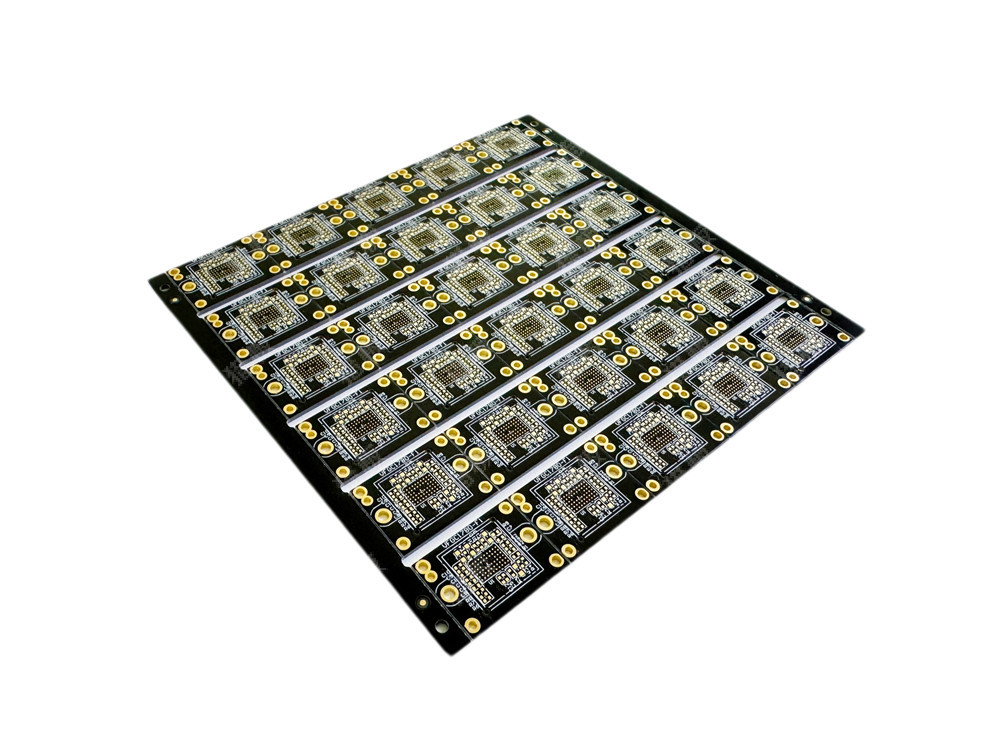

过孔设计需确保其阻抗与传输线阻抗一致或接近,同时尽量减少过孔数量——过多过孔易导致阻抗不连续,影响信号完整性。时钟线等关键信号应尽量减少过孔数量。
关键参数参考:猎板PTH孔径公差±0.075mm(可指定±0.05mm),NPTH孔径公差±0.05mm。孔位公差±0.05mm。最小钻孔孔径Φ0.15mm。板厚孔径比常规1:6或1:5,猎板可做1:10(板越厚、孔越小,越难钻)。
过孔处理方式需在设计阶段明确:
BGA区域的过孔若采用盖油工艺,容易出现焊接短路风险,建议改成过孔塞油。

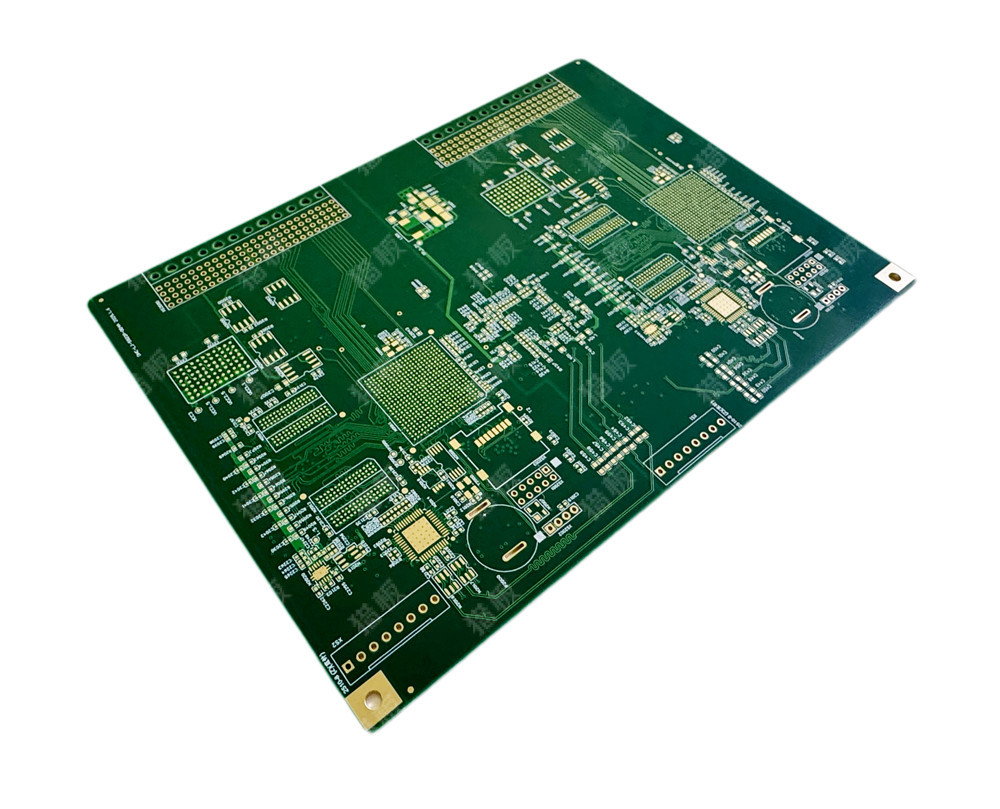

PCB差分走线的设计中最重要的规则就是匹配线长,其他的规则都可以根据设计要求和实际应用进行灵活处理。
同一差分对内的走线间距在全长范围内须保持不变——如果间距在驱动器与接收器之间变化不定,则一路上会存在阻抗不匹配,导致反射。差分线不能交叉走线,线长相差不能超过100mil。差分线对间的间距满足3W规则。
猎板对差分信号的处理建议:
PCB走线设计从来不是“拉通了就行”。从阻抗控制到线宽间距,从3W原则到差分等长,每一条规则背后都是信号完整性、电磁兼容性和可制造性的综合考量。
给工程师的几点核心建议:
设计前先确认工厂制程能力。推荐线宽≥4mil,如需挑战极限(如2mil/2mil),务必确认工厂是否具备LDI激光曝光、真空蚀刻等先进工艺能力。
阻抗控制要“算得准、测得实” 。理论计算只是起点,实际生产中的材料Dk值、铜厚均匀性、蚀刻偏差都会影响最终阻抗。选择能提供TDR实测报告的工厂,而非仅做理论计算的供应商。
高可靠性领域(汽车、工控、电力、储能、机器人)要有“冗余思维” 。孔铜厚度建议≥20um(猎板多层板推荐20um),成品铜厚按中上限设计,阻焊厚度加厚以保障介电性能。猎板提供18um、20um、25um、30um、35um多个孔铜等级可选。
设计文件要“完整、明确” 。同一网络的走线连接完整,避免轻微链接(小于4mil的连接位)导致开路隐患。阻抗控制层、关键信号、特殊工艺要求(树脂塞孔、沉头孔等)需在文件中清晰标注。
充分利用工厂的工程评审。在设计阶段与工厂沟通叠层结构、阻抗计算、特殊工艺可行性,避免后期返工。猎板提供从样品到中小批量再到大批量的综合智造能力,支持4-26层高多层定制、HDI、厚铜(最大15oz)、超大尺寸(1000×600mm)等多种特殊定制需求。
优秀的PCB设计,本质上是在设计阶段就把制造风险消灭干净。规则吃透了,板子自然稳了。
