在PCB设计中，信号线走线从来不是“从A点到B点拉通就行”那么简单。很多工程师把布线当作连连看，拉通了就交差，结果产品一上电——信号反射、串扰严重、EMI超标，轻则性能下降，重则整板返工。

尤其对于汽车电子、工业控制、电力电源、储能新能源以及具身机器人等可靠性要求极高的领域而言，信号完整性问题不仅意味着性能下降，更可能带来系统性失效风险。当信号上升时间低于1纳秒时，PCB上的任何导线都需视为传输线——传输线的特性阻抗是否与驱动端和接收端的阻抗相匹配，直接决定了信号能否完整、无损地到达目的地。

本文将系统梳理PCB信号线走线的核心规则，并结合猎板PCB的实际制程能力，帮助工程师在设计阶段就把规则“吃透”，避免踩坑。

规则一：阻抗控制——信号完整性的“第一道防线”

阻抗匹配是信号线走线最核心的规则。

特性阻抗描述了信号沿传输线传播时所受到的瞬态阻抗，这是影响传输线电路中信号完整性的一个主要因素。阻抗不匹配会引发一系列信号完整性问题：信号反射、振铃、过冲、串扰、衰减。在极端情况下，反射信号叠加在原信号上，可能改变逻辑状态，导致接收数据错误。

影响特性阻抗的关键因素包括：走线宽度、介质厚度、介电常数、铜厚、差分线间距、阻焊层以及参考平面的完整性。走线宽度越窄，阻抗越高；宽度越宽，阻抗越低。介质厚度增加，阻抗随之升高。基材的介电常数（Dk）则与阻抗的平方根成反比。

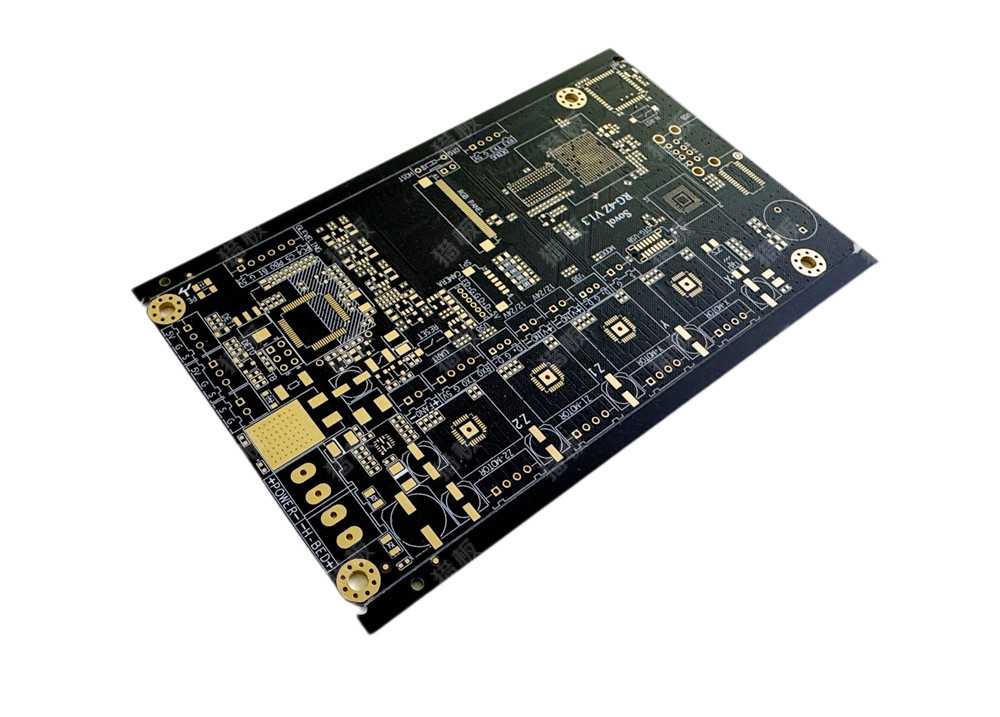

猎板建议： 阻抗控制本质上是一项“多变量协同”工程。设计阶段的理论计算只是一个起点，制造过程中任何一个变量的波动——线宽偏差几微米、介质厚度变化几个百分点、铜厚不均——都会在实际产品中体现为阻抗的漂移。猎板在层压前对铜箔厚度实行±5%的误差控制，对介质层均匀性进行严格检测。工程处理阶段会根据客户选定的板材型号调用实际材料Dk值进行阻抗仿真计算，而非套用通用经验值。猎板阻抗公差可控制在±5%以内，并提供阻抗测试报告——通过TDR测试仪对阻抗条进行实测验证。

规则二：线宽与间距——可制造性与信号质量的双重约束

线宽和间距是信号线走线最基础的两个参数，也是设计师与工厂制程能力对接的第一道门槛。

从信号完整性角度，线宽决定传输线的特性阻抗，线间距决定串扰程度。从可制造性角度，线宽过细、间距过小，工厂可能做不出来，或者良率极低、成本飙升。

行业通行规则： 常规情况下线宽线距控制到6/6mil，80%以上的PCB厂商都能生产；控制到4/4mil，约70%的厂商能生产；控制到3.5/3.5mil时，部分厂商已无法生产。推荐走线线宽≥4mil（0.1016mm）。

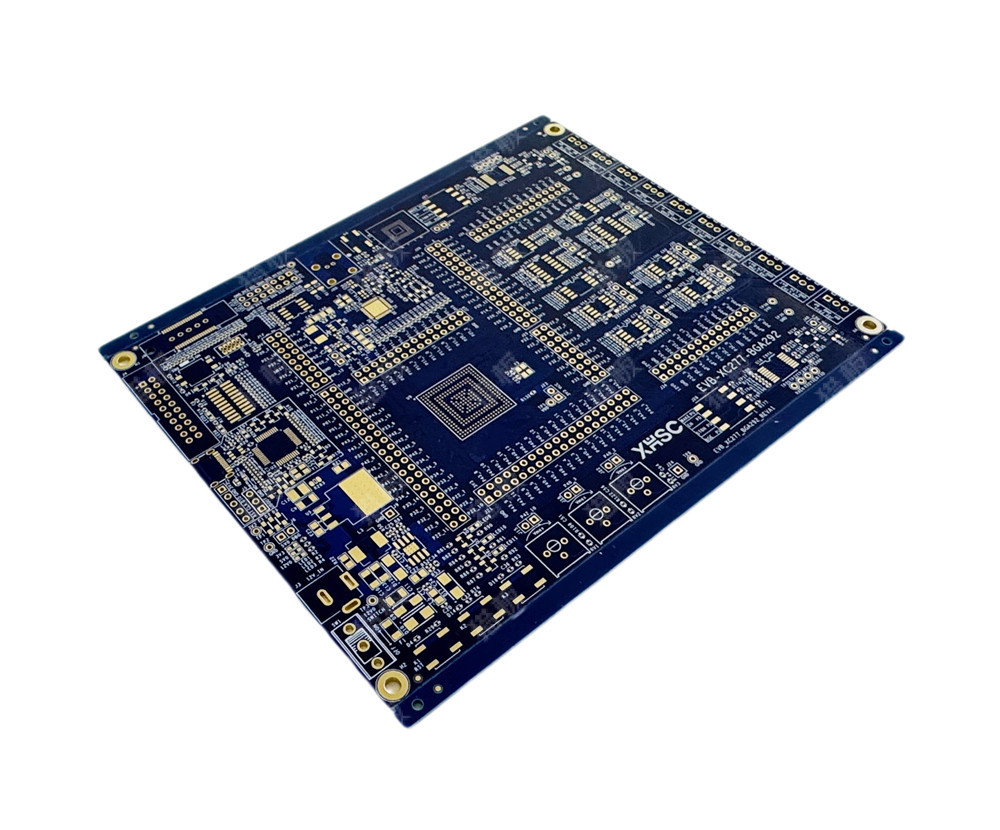

猎板制程能力： 猎板在线路外层可实现T/T OZ（1/3oz）条件下2mil/2mil的极限线宽间距，1/1oz条件下3mil/3mil。内层同样支持2mil/2mil的极限能力。线路蚀刻公差为±20%（可指定±10%）。线路图形对孔位精度可达±2mil。

猎板建议： 设计线宽间距时，不要只盯着“能不能做”，还要考虑“做得好不好”。铜厚越大，蚀刻时侧蚀量越大，要实现精细线宽就越困难。猎板采用DES超厚铜真空精密蚀刻连线，蚀刻段采用喷淋+真空蚀刻工艺——真空处理可吸附板面残留的已反应药水，让喷淋新液与铜面持续有效接触，优先避免药水反应时的“沙滩效应”，有效保障厚铜板的线宽一致性和阻抗稳定性。对于有阻抗要求的信号线，猎板建议在设计阶段就提交阻抗仿真需求，后台会自动匹配制程能力参数并生成叠层结构模拟报告。

规则三：走线角度——90°是雷区，135°是底线

PCB走线拐弯处绝对不要采用90°的拐角，要采用圆弧或135°角。

直角走线对信号的影响主要体现在三个方面：拐角等效为容性负载，会减缓信号上升时间；线宽突变导致阻抗不连续，引发信号反射；角尖处是高频辐射源，产生尖端EMI干扰。

标准做法： 布线角度优选135°角出线方式，任意角度出线会导致制版出现工艺问题。在高速PCB设计中，应尽量将走线设计为平滑弯曲的圆形。对于RF信号线，圆弧角的半径应足够大，一般要保证R>3W。

猎板建议： 避免锐角和直角不仅是信号完整性的要求，也是PCB生产工艺的要求——锐角和直角在蚀刻时容易导致走线变细甚至断裂。猎板LDI曝光机线宽解析度最高可达40μm（约1.6mil），对位精度±10μm，无需菲林且自动识别匹配图形涨缩。建议工程师在布线时养成“非45°即135°”的习惯，从源头规避直角风险。

规则四：过孔——信号完整性的“隐形杀手”

过孔是引起信号通道上阻抗不连续性的重要因素之一。过孔的直径、焊盘直径、深度、反焊盘都会带来变化，造成阻抗不连续性、反射和插入损耗。

过孔设计的关键规则：

• 高速数字信号线尽量避免跨层走线，减少过孔对信号的反射和干扰
• 过孔设计需确保其阻抗与传输线阻抗一致或接近
• 尽量减少过孔数量——过多过孔易导致阻抗不连续
• 如果信号频率大于1GHz，就要考虑过孔的影响

减小过孔阻抗不连续性的常用方法： 采用无盘工艺、选择合适的出线方式、优化反焊盘直径。

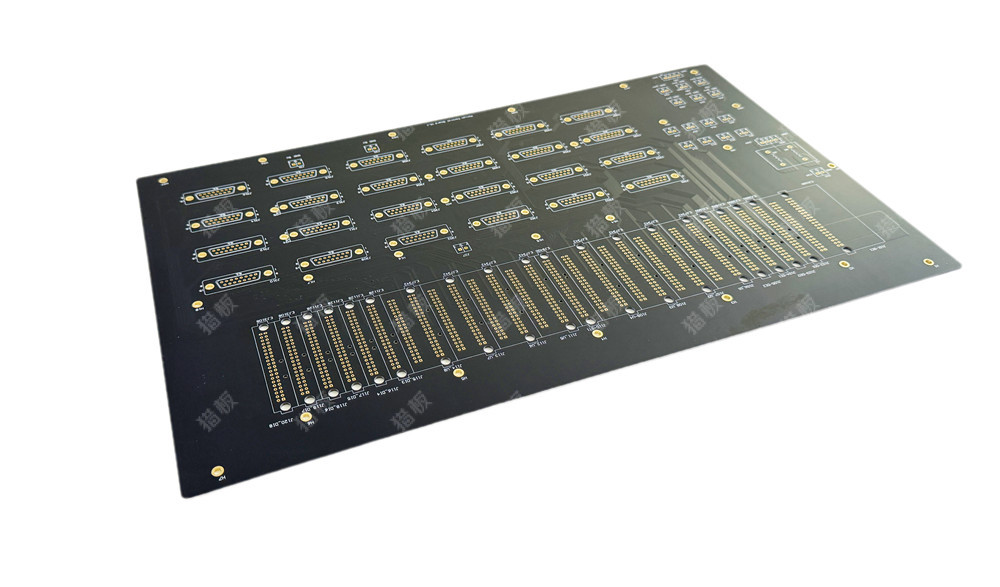

猎板制程能力： 猎板孔径公差PTH为±0.075mm（可指定±0.05mm），NPTH为±0.05mm。孔位公差±0.05mm。钻孔最小孔径Φ0.15mm。沉铜板电的孔电镀纵横比可达10:1（可定制≤20:1）。

猎板建议： 对于BGA区域的过孔，若采用盖油工艺容易出现焊接短路风险，建议改成过孔塞油或树脂塞孔。过孔塞油的标准是以对光照孔不透白光为准，板内孔≥0.45mm时默认塞油会不饱满。猎板采用真空树脂塞孔工艺，在专用设备中先对整板面完成抽真空后用机械刮刀将树脂油墨贯穿整个孔内并冒出，塞孔饱满无空泡不透光。对于高可靠性产品（汽车电子、工控等），猎板建议孔铜厚度选择20μm甚至25μm——在设备通电中稳定性和电镀消耗均表现更佳。

规则五：3W原则——串扰控制的黄金法则

3W原则是指：信号线的中心间距不少于3倍线宽时，则可保持70%的电场不互相干扰。如要达到98%的电场不互相干扰，间距需要更大。

串扰是指PCB上不同网络之间因较长的平行布线引起的相互干扰，主要是由于平行线间的分布电容和分布电感的作用。克服串扰的主要措施包括：加大平行布线的间距（遵循3W规则）、在平行线间插入接地的隔离线、减小布线层与地平面的距离。

3W原则的适用范围： 时钟线、差分线、高速信号线、复位信号线及其他系统关键信号线需要遵循3W原则。并不是板上所有的布线都要强制符合3W原则。

猎板建议： 在汽车电子和工业控制领域，信号可靠性要求极高。猎板的线路外层设计线宽间距在1/1oz条件下可达3mil/3mil，为3W原则的实施提供了充分的制程空间。对于关键信号线，猎板建议在设计阶段就明确标注阻抗要求和3W规则适用区域，工程端会在CAM处理时进行确认和优化。

规则六：差分信号走线——等长、对称、同层

差分信号走线是高速PCB设计中最常见的信号形式，其核心规则包括：

1. 等长：差分线线长相差不能超过100mil。差分时钟线必须保证等长
2. 对称：差分信号线要满足阻抗的对称性
3. 同层：差分线不能交叉走线
4. 过孔数量：差分走线过孔不能超过4个
5. 间距：差分线对间的间距满足3W规则

猎板制程能力： 猎板线路外层图形对孔位精度±2mil，线路孔位对孔位精度±2mil，为差分信号的等长匹配提供了高精度的加工保障。猎板采用负片电镀减法生产工艺——先针对整板面加厚铜再针对无需保留的基材位进行酸性蚀刻，镀铜密度、均匀性、线路工整度和蚀刻精准度均更优。

规则七：相邻层走线方向——正交原则

相邻层的走线方向应成正交结构，避免将不同的信号线在相邻层走成同一方向，以减少不必要的层间窜扰。

当PCB布线受到结构限制（如某些背板）难以避免出现平行布线时，特别是信号速率较高时，应考虑用地平面隔离各布线层，用地信号线隔离各信号线。

猎板建议： 猎板支持1-26层通孔板及盲埋孔板定制。层压结构可根据客户需求定制。在设计多层板时，建议将高速信号层与参考地平面紧密耦合，遵循“磁通抵消”原则，将电磁场限制在尽可能小的空间内。

规则八：信号回路——环路面积最小化

环路最小规则是指信号线与其回路构成的环面积要尽可能小。环面积越小，对外的辐射越少，接收外界的干扰也越小。

实现环路最小化的方法包括：确保信号线有完整的参考平面、避免信号跨分割、关键信号线尽量靠近地平面走线。

猎板建议： 有阻抗控制要求的网络应布置在阻抗控制层上，须避免其信号跨分割。猎板采用高精度层压设备，温度误差控制在±2℃，压力波动小于5%，确保各层紧密贴合，介质厚度误差小于±5%。完整的参考平面是环路最小化的基础保障。

规则九：走线长度——能短则短，但并非越短越好

无特殊要求时，走线长度越短越好。PCB走线长度要小于这根线上信号波长的1/4，因为1/4波长的走线就是一个非常好的发射天线。一般建议小于1/20λ才是最佳走线长度。

随着走线长度增加，PCB的临界上升时间也会增加，从而导致阻抗失配。走线长度应包含过孔和封装焊盘的长度。

猎板建议： 猎板提供免费的阻抗仿真支持，工程师上传设计文件后，后台自动匹配制程能力参数并生成叠层结构模拟报告。在仿真阶段就可以验证走线长度对信号完整性的影响，避免后期返工。

规则十：禁止STUB——信号质量的“断头路”

走线不允许出现STUB（分支残端） 。STUB是指信号传输线上未端接的分支走线，它就像一条“断头路”——信号到达STUB末端后会反射回来，叠加在原信号上造成信号畸变。

常见STUB场景： 过孔STUB（信号从表层进入内层后，过孔继续延伸到更深层的未使用部分）、走线分支（一条信号线分叉到两个接收端，其中一个分支未端接）。

猎板建议： 在BGA出线和高密度布线中，STUB往往难以完全避免。猎板支持背钻工艺，可以有效去除过孔STUB，减少信号反射。对于汽车电子和工控领域的多层板，猎板建议对关键高速信号采用背钻处理。

总结

PCB信号线走线从来不是“拉通就行”的简单工作。从阻抗控制到线宽间距，从走线角度到过孔优化，从3W原则到差分信号——每一条规则的背后，都是信号完整性和可制造性的双重考量。

对于汽车电子、工业控制、电力电源、储能新能源以及具身机器人等高可靠性领域，信号完整性问题不仅意味着性能下降，更可能带来系统性失效风险。在设计阶段就把走线规则“吃透”，选择具备高精度制程能力的PCB工厂合作，是保障产品可靠性的关键一步。

猎板PCB在材料端覆盖建滔、生益等主流FR-4系列及Rogers、台耀等高频/高速板材，在线路制程中采用LDI激光曝光机（线宽解析度40μm，对位精度±10μm）和DES真空精密蚀刻工艺，在检测端配备四线低阻测试、TDR阻抗测试、AOI光学检测等全流程检测设备。从设计仿真到成品交付，全链路保障信号线的设计规则能够“落地成真”。
