在PCB设计领域，一个反复被验证的事实是：绝大多数制造和可靠性问题，根源都在设计阶段。数据显示，65%的域控PCB量产良率问题源于DFM（可制造性设计）缺陷；而在高速设计中，阻抗失配、散热缺陷、EMC问题更是导致首板失败的三大主因。对于汽车电子、工业控制、电力电源、储能新能源以及具身机器人等对可靠性要求极高的领域，设计阶段的每一个疏忽，都可能在量产阶段被放大为灾难性的失效。

本文从工程实践出发，系统梳理PCB设计中最常见的六大类缺陷，并结合猎板PCB的实际制程能力与出货标准，提供可落地的规避方案。

一、孔径与过孔设计缺陷

常见缺陷

孔径过小或公差设计不当。在追求高密度布线的驱动下，不少设计师将孔径压缩到极限。然而，当孔径小于0.18mm时，钻孔断针率会上升30%，孔壁粗糙度超标。更隐蔽的问题是，设计文件中标注的通常是“完工孔径”（Finished Hole Size），而实际钻孔直径需要大于完工孔径——钻孔直径≈完工孔径+2×孔铜厚度+补偿值。如果忽略这一换算关系，成品孔径可能严重偏小，导致元件无法插入或焊接不良。

纵横比（板厚/孔径）超标。纵横比是衡量孔电镀难度的核心指标——比值越大，电镀液在孔内的流动越困难，孔壁铜层沉积的均匀性越差。行业常规为1:6或1:5，部分工艺能力较强的企业可做1:8。如果设计纵横比超出制造能力，孔壁可能出现空洞或铜厚不足，这在长期通电中会演变为开路失效。

盲埋孔叠孔设计。盲孔叠钻在埋孔的设计，即使在板厂端测试OK，在终端产品的高温高湿等恶劣环境中仍可能出现树脂膨胀/收缩导致的产品失效风险。

猎板制程能力与规避建议

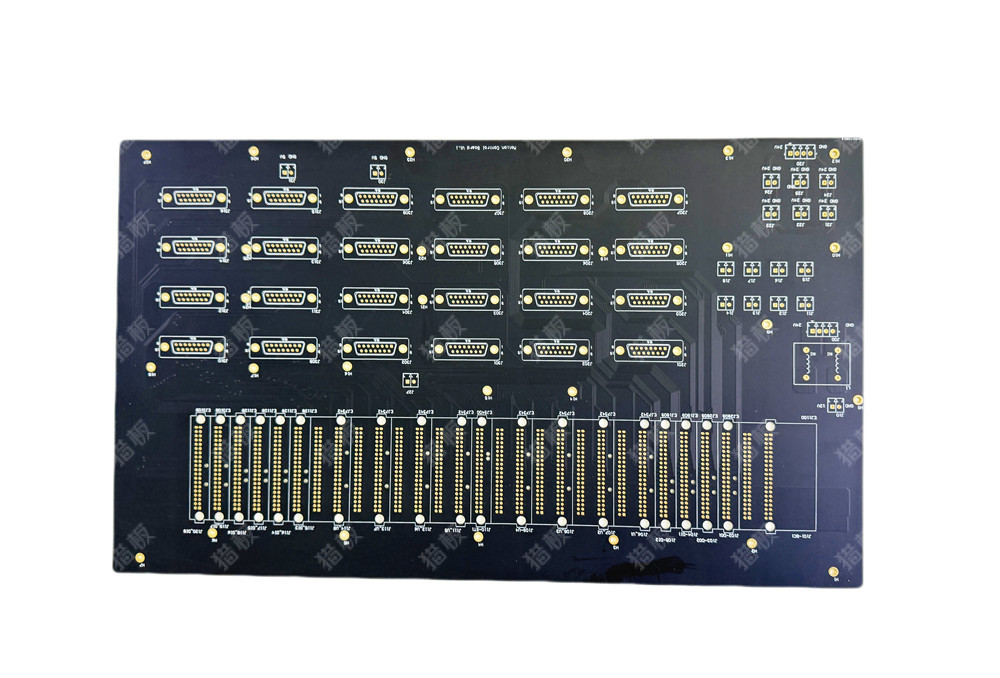

猎板的最小机械钻孔孔径可达Φ0.15mm，PTH孔径公差标准为±0.075mm，并可指定更严格的±0.05mm；NPTH孔径公差为±0.05mm。HDI激光盲孔最小直径可达0.075mm（约3mil）。在纵横比方面，猎板的常规能力为10:1，并可另行定制小于等于20:1。

给设计师的建议：

• 在设计文件中明确标注孔径是PTH还是NPTH，以及公差要求
• 务必确认设计的纵横比在制造商的工艺能力范围内
• 尽量避免盲孔叠孔设计，如不可避免需提前与板厂评审
• 对于HDI设计，一阶盲孔尽量做大一些（如0.2mm或以上），深径比建议控制在0.8:1以内

二、线路与焊盘设计缺陷

常见缺陷

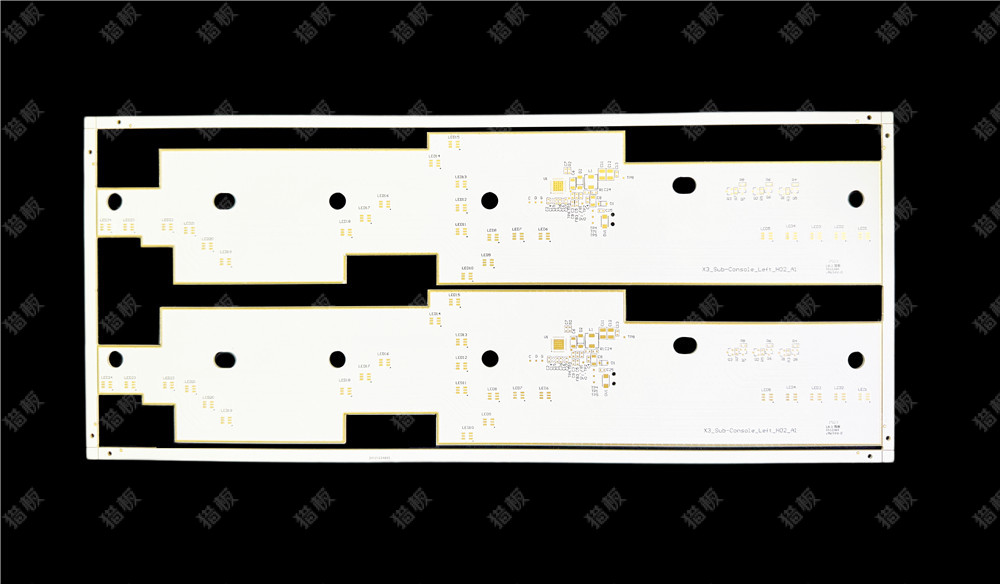

线宽/线距过小。在消费电子领域或许可行的超细线路，在汽车电子和工业控制领域往往带来灾难性的良率损失。车规PCB量产线宽建议≥0.15mm，若线宽＜0.12mm，蚀刻断线率超5%。工控PCB批量不良中，60%源于布线设计与生产工艺不匹配。

芯片焊盘间直接走线。这是一个极易被忽视但后果严重的DFM陷阱。当芯片相邻焊盘之间直接走线时，由于焊盘间距极小，中间的走线很可能无法形成有效的阻焊桥——要么做不上阻焊油墨成为开窗导线，要么即便做了绿油也因间距太小而在回流焊时引发连锡短路。这不仅造成生产停线，还带来巨大的沟通成本和返工成本。

焊盘环宽不足。当孔位偏差叠加蚀刻公差时，环宽不足的过孔可能出现破环，导致电气连接失效。

猎板制程能力与规避建议

猎板在线路精度方面具有显著优势：采用负片电镀减法生产工艺，先整板加厚铜再酸性蚀刻，相比传统正片加法工艺，镀铜密度、均匀性、线路工整度和蚀刻精准度均更优。线路外层设计线宽/间距极限值可达2mil/2mil。对位精度±12um，重合精度可满足25um。

给设计师的建议：

• 遵循“在制造商最佳制程能力范围内设计”的原则，非必要不挑战极限参数
• 绝对避免在芯片相邻焊盘之间直接走线，应引出后再连接
• BGA焊盘设计时，焊盘直径建议为球径的0.8倍
• 确保过孔环宽满足最小单边≥3mil（HDI）或4mil（通孔）的要求

三、铜厚与电镀设计缺陷

常见缺陷

铜厚设计不足。在电源、储能、新能源等领域，电流承载能力直接取决于铜厚。设计铜厚不足会导致温升过高、压降过大，甚至烧板。更隐蔽的问题是，设计1oz的铜厚，实际成品可能只有30um甚至更低——板材铜厚本身存在公差（Hoz要求18um，实测≥15um；1oz要求35um，实测≥30um）。再加上表面处理过程中的铜消耗，成品铜厚可能远低于设计预期。

孔铜厚度不足。孔铜是层间电气连接的“命脉”。行业常见的18um要求一般指孔铜平均值，而单点最小值常见只有16um左右。对于汽车电子、工控等需要长期通电可靠性的产品，这一厚度远远不够。

厚铜设计时介质层过薄。内层2oz及以上铜厚若采用单PP（半固化片）压合，由于介质层过薄，容易发生内层击穿而造成PCB短路。

猎板制程能力与规避建议

猎板在铜厚控制方面拥有行业领先的能力。外层铜厚实际交付值：喷锡33-38um、沉金35-40um、OSP31-38um。孔铜默认18um（IPC二级标准），并拥有18um、20um、25um、30um、35um多个等级可供选择。

在厚铜方面，猎板支持最大15oz的外层铜厚定制。电镀采用微晶磷铜球，不同于传统工厂用二次回收铜角或铜块，镀铜密度、延展性、有机杂质均更优。自动垂直电镀线的镀铜均匀性≥97%，深孔能力≥90%。

给设计师的建议：

• 根据实际载流需求合理设计铜厚，而非简单选择1oz
• 多层板领域推荐孔铜≥20um，在设备通电中的稳定性和电迁移消耗均表现更佳
• 厚铜板（2oz及以上）务必采用双PP或多PP压合结构
• 如需高可靠性，可选择25um孔铜等级（汽车、医疗、军工推荐）

四、阻抗与信号完整性设计缺陷

常见缺陷

阻抗设计脱离制造能力。阻抗控制不是单纯的理论计算——它受线宽、线间距、铜厚、阻焊厚度、介质厚度、介电常数等多重因素影响。不少设计师在软件中算出一个阻抗值就交给板厂，却发现要么线宽线距超出工艺极限，要么需要改变层压结构导致成本飙升。

回流路径设计不当。高速信号的边沿很快，高频分量丰富，回流电流会优先沿着最小环路面积的路径流动。如果参考平面被分割、信号跨越不同参考层，回流路径被迫绕行，就会产生EMI和信号完整性问题。

只算不测。部分厂商的“阻抗控制”仅限于工程师前端的理论值计算，并不拼阻抗条也不测试。这种“纸面阻抗”在量产中毫无保障。

猎板制程能力与规避建议

猎板的阻抗控制采用完整的三步流程：阻抗匹配（基于客户设计和生产工艺能力的理论模拟计算）→阻抗控制（生产中对各工艺参数的有效管控）→阻抗测试（用专业阻抗测试仪进行实测）。阻抗测试仪测试范围满足单端10-150ohm、差分20-200ohm，测量精度误差为±1%，最小精确值0.01ohm。阻抗公差最小可达±10%。

给设计师的建议：

• 在设计阶段就与板厂沟通叠层方案，而非布局完成后再验证
• 提供完整的阻抗需求（含公差），而非仅给目标值
• 确保关键信号有连续完整的参考平面
• 选择提供阻抗实测报告（含阻抗条测试）的制造商

五、热管理与散热设计缺陷

常见缺陷

高功率器件布局不当。在高密度电子系统中，热量的产生与分布极不均衡。将多个发热元件集中放置，会在局部形成热点；将大功率器件放置在板边，则不利于均匀的热量分布。

散热铜箔和热过孔设计不足。BGA、功率MOSFET等器件依靠PCB散热，如果下方没有足够的铜面积和热过孔，热量无法有效导出。PCB本身是绝缘材料，导热能力有限，必须通过铜层和过孔构建导热路径。

未考虑高温对材料的影响。不同Tg值的板材在不同温度场景下表现迥异。Tg值越高，耐热性、耐潮湿性、耐化学性、耐稳定性越好。在高温环境中使用低Tg板材，可能导致板材软化、分层、可靠性下降。

猎板制程能力与规避建议

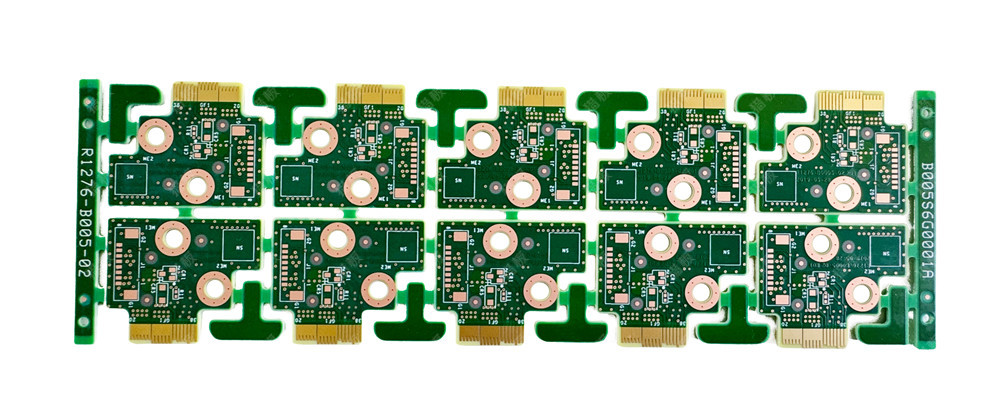

猎板提供从TG130到TG170、超高TG260等多个等级的板材选择。在厚铜散热方面，支持最大15oz的铜厚定制，厚铜层能够更好地传导热量，提高散热性能。

板材最低耐低温温度为-25℃。对于需要更高耐温的应用，可选择高Tg板材或特殊基材（如罗杰斯高频材料）。

给设计师的建议：

• 高功率元件分散摆放，避免形成热点
• 在发热器件下方提供充足的铜面积和热过孔
• 根据产品实际工作温度选择合适Tg值的板材
• 大电流路径采用厚铜设计，减少热应变

六、EMC/EMI设计缺陷

常见缺陷

地平面不完整。接地层是实现电磁兼容性最重要的单一因素。当地平面被分割、信号跨越分割区域时，回流路径被迫绕行，回路面积增大，产生电磁辐射。良好的PCB设计可在源头解决80%以上的EMC问题。

数模混合电路未做分区隔离。模拟电路和数字电路有各自独特的特性，如果共用地平面或走线交叉，数字噪声会耦合到模拟信号中。

高速信号走线不当。高速信号和时钟信号应尽可能短并邻近接地层。平行走线会产生串扰。

猎板制程能力与规避建议

猎板在高多层板领域具备成熟的制造能力，支持4-26层定制，层间对位精度高。负片工艺的铜厚均匀性和线宽一致性有利于阻抗控制和EMI抑制。

给设计师的建议：

• 确保每个信号层都有完整、不间断的参考平面
• 模拟电路和数字电路分区布局，分开接地
• 高速信号走线尽量短，避免平行长距离走线
• 关键信号预留测试点，便于EMC测试和整改
• 多层PCB中，优先使用可靠的接地层而非散乱的铜平衡块

总结：从“能工作”到“可靠工作”

PCB设计存在一个常见的误区：样机能工作 = 设计没问题。但事实恰恰相反——阻抗失配、散热不足、EMC隐患等核心问题，往往在样机阶段难以发现，却在量产或现场使用中集中暴露。对于汽车电子、工业控制、电力电源、储能新能源、具身机器人这些领域，一次现场失效的成本可能是设计阶段节省的百倍千倍。

规避设计缺陷的三个核心原则：

第一，设计始于了解制造能力。在开始布局之前，先确认线宽/线距、孔径/纵横比、铜厚范围、阻抗控制能力等关键参数是否在制造商的能力范围内。超过制程能力的设计，再完美的仿真也改变不了无法量产的事实。

第二，为可靠性留出冗余。不要挑战极限参数——极限参数意味着更高的成本、更低的良率、更大的风险。在关键指标上留出20%以上的余量（如孔铜厚度、线宽等），是高可靠性设计的黄金法则。

第三，选择有实测能力的合作伙伴。阻抗有没有实测？孔铜有没有实测？翘曲度有没有实测？一台能“算”出阻抗的电脑和一台能“测”出阻抗的仪器之间，隔着一个量产的鸿沟。猎板在珠海拥有两个自营生产基地、520余台先进设备，从钻孔精度±0.018mm的数控钻机到精度±1%的阻抗测试仪，从全自动四线低阻测试机到X-RAY内层检测机——整套设备链确保每一个设计参数都能被精准兑现。

PCB设计的本质，是在功能实现、成本控制和可靠性保障之间找到最优解。而这个最优解的前提是：知道你设计的每一根线、每一个孔，在制造端将被如何实现。当设计端与制造端在同一个认知框架下对话时，绝大多数“设计缺陷”都可以在源头被消除。
