在PCB制造中，表面处理是最后一道“保护屏障”——它既要防止铜面氧化、保证可焊性，又要满足不同应用场景对信号完整性、耐腐蚀性、邦定可靠性等多元需求。随着汽车电子、工业控制、电力储能、新能源、具身机器人等高端领域对PCB可靠性要求的日益严苛，单一的表面处理工艺已难以覆盖全部需求。

沉金（ENIG，化学镀镍/浸金）与镍钯金（ENEPIG，化学镍/化学钯/浸金）是目前高端PCB应用中最受关注的两大表面处理工艺。两者名称相似、流程相近，但在镀层结构、可靠性表现和应用场景上存在本质差异。理解这些差异，是工程师做出正确工艺选型的前提。

一、镀层结构：两层与三层的本质分野

沉金工艺通过化学镀方式在铜层上沉积镍层后再浸金，形成双层金属防护结构。猎板沉金工艺的镍层厚度控制在120-200μ"（约3-5μm），金层厚度为1-3μ"。镍层作为阻隔层防止铜向金层扩散，金层则提供优良的可焊性和抗氧化性。

镍钯金则在镍和金之间多了一层钯。猎板镍钯金工艺的三层结构为：底层化学镍层（Ni，3-6μm），中间化学钯层（Pd，0.05-0.15μm），表层浸金层（Au，0.03-0.05μm）。这层钯的存在，正是两种工艺可靠性差异的根源。

二、“黑盘”——沉金工艺二十年未愈的隐痛

沉金工艺最棘手的品质隐患是“黑盘”（Black Pad）缺陷。在沉金过程中，金药水会侵蚀镍层晶界，导致镍层表面形成一层富磷的氧化层——这就是“黑盘”。这种缺陷会严重降低焊接的润湿性和粘结性能，焊料在与腐蚀的镍表面结合时，焊点强度大幅下降，严重时甚至导致焊点开裂。

镍钯金通过在镍和金之间引入钯层作为“隔离缓冲带”，彻底切断了金药水对镍层的攻击路径。钯的化学稳定性远高于镍，能够完全抵御金药水的置换侵蚀，同时钯与镍、金均具有良好的冶金相容性，镀层结合力极强。

此外，钯的熔点为1554°C，远高于金的1063°C，在高温下钯的熔化速度更慢，能为镍层提供更充分的保护时间。钯比金硬度更高，也进一步提高了焊接可靠性和抗摩擦能力。

据行业测试数据显示，ENEPIG相比ENIG可降低焊点失效率高达90%。这意味着在汽车发动机控制单元（ECU）、BMS电池管理系统等高可靠性场景中，镍钯金PCB能够显著提升焊点的长期可靠性。

三、邦定能力：沉金“不推荐”，镍钯金“全能”

邦定（Wire Bonding）是COB（Chip On Board）封装中将裸芯片直接与PCB连接的关键技术。对于使用金线进行邦定的应用，PCB的表面处理选择至关重要。

金线邦定的机理是在金丝与焊盘金层之间形成金—金（Au-Au）固态金属扩散键合。这要求焊盘表面的金层必须足够厚、足够纯净，且底层结构必须稳定。一旦底层镍元素向金层迁移并氧化，金—金界面就会形成氧化层阻碍原子扩散，导致键合失效。

沉金工艺在这一场景下面临的根本问题是：镍元素容易向金层迁移，由于镍极易氧化，迁移至金层后导致金层氧化物含量增多，邦定性能大幅下降。因此，沉金板通常不推荐用于金线邦定。

镍钯金则凭借钯层阻挡了镍元素向金层扩散，使得金层能够保持较好的洁净状态。钯层的关键作用使得ENEPIG的金层厚度可降至0.05μm以下仍能保持优异的金线键合性能。镍钯金同时支持金线和铝线键合，被誉为“全能型表面处理工艺”。

四、极端环境下的可靠性对决

对于汽车电子、工业控制、电力储能等领域而言，PCB常常面临高温、高湿、盐雾、极端温差等恶劣环境的长期考验。

镍钯金凭借其致密的三层结构，在这些场景中展现出卓越的防护能力。行业测试表明，ENEPIG涂层在150°C高温下经过1000小时暴露后仍能保持优异的键合性能；在盐雾测试中可承受1000小时以上的腐蚀考验。在极端温度循环测试中，ENEPIG相比ENIG方案展现出高达30%的可靠性提升。

镍钯金还具备出色的多次回流焊耐受能力。随着RoHS指令的强制实施，无铅焊料（如Sn-Ag-Cu）熔点较高（217-227°C），对PCB表面处理提出了更高要求。镍钯金能够耐受多次回流焊而不发生性能退化。

五、猎板制造体系如何保障镍钯金与沉金工艺品质

高端表面处理工艺对工厂的制程能力要求极为严格。镍钯金的主要工艺流程包括除油—微蚀—预浸—活化—沉镍—沉钯—沉金—烘干，其中钯作为活性金属催化剂，若控制不好极易翻槽，沉积速度也难以控制。这正是镍钯金工艺在市场上并不常见的原因。

猎板科技作为一家通过ISO9001、IATF16949质量管理体系认证，以及ROHS、REACH、UL等产品认证的“互联网+工业4.0”智慧工厂，在表面处理工艺领域建立了完整的制造保障体系。

设备保障方面，猎板珠海两大自营生产基地配备520余台先进制造设备，包括台湾竞铭全自动垂直沉铜线与自动垂直电镀线，其镀铜均匀性≥97%、深孔能力≥90%，深孔能力可达13:1。防焊工序配备全自动CCD三机连印阻焊印刷机与源卓高功率全色系LDI曝光机。这些设备为镍钯金和沉金工艺的高精度镀层沉积提供了硬件基础。

检测能力方面，猎板配备精密四线飞针测试机（协辰），融合四线测试法与飞针测试技术，可精准检测线路电气性能。四线低阻测试通过“恒流源供电+电压采样分离”原理，彻底消除接触电阻和引线电阻的干扰，精度可达0.1μΩ级别。X-RAY检测机采用X光透射成像原理，对高多层板内层、压合、钻孔重合度进行透视成像检查。显微切片金相显微镜可对PCB切片进行高倍显微观测，清晰呈现孔壁、铜层、镀层等微观结构。

品控标准方面，猎板内部外观检测默认执行IPC-A-600H二级标准，客户可指定三级标准。针对汽车、医疗、军工等高可靠性应用，可选用四线低阻测试。猎板已通过IATF16949汽车质量管理体系认证，从设计评审、材料认证到过程监控、成品交付，全流程按汽车行业标准运行。出货标准涵盖孔壁粗糙度≤20-25μm、孔铜平均20-25μm、翘曲度≤0.5%等精密控制指标。

工艺精度方面，猎板在沉金工序中严格把控镍层厚度（≥3μm）和金层厚度（0.05-0.1μm）；在镍钯金工艺中设定了钯层厚度0.05-0.15μm、金层厚度0.03-0.1μm的制程能力范围。猎板提供多种钯层/金层厚度选项，客户也可指定厚度。镀层精度控制达到纳米级，金层厚度精度可控制在±0.02μm。

六、如何选择：场景决定工艺

沉金与镍钯金的选择，本质上是在成本与可靠性之间做权衡。

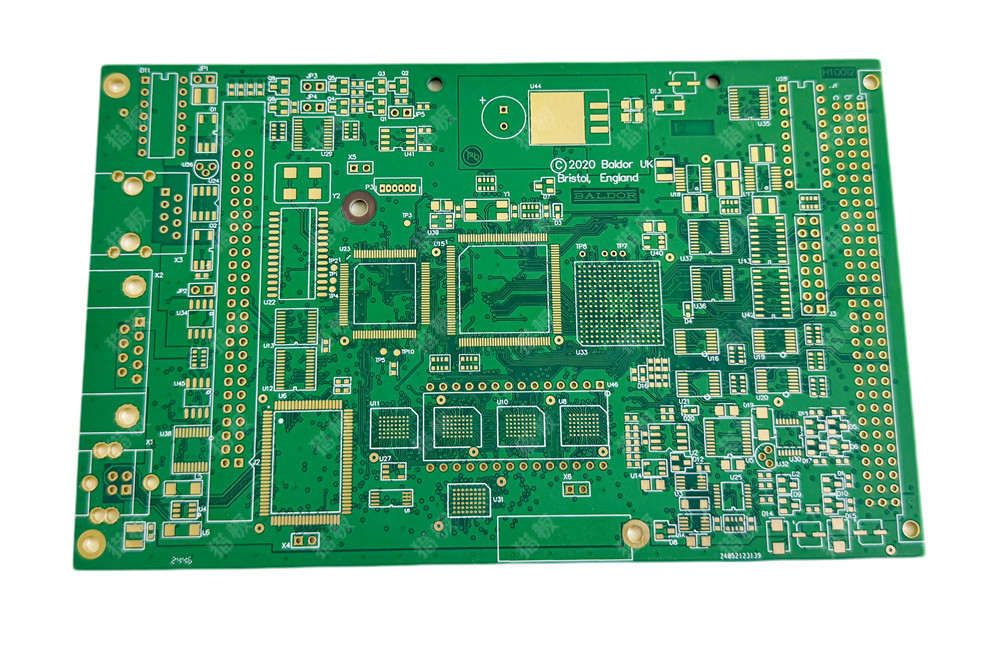

选择沉金（ENIG）的场景：对成本敏感、不需要金线邦定、常规消费电子或一般工业控制应用。沉金表面平整、可焊性极佳，适用于按键接触面和BGA封装。猎板沉金工艺金层厚度1-3μ"，镍层120-200μ"，足以满足绝大多数常规应用需求。

选择镍钯金（ENEPIG）的场景：汽车电子（ECU、BMS、ADAS系统）、工业控制、电力储能、新能源、具身机器人等对可靠性要求极高的领域；需要同时支持金线邦定和SMT贴装的混合工艺板卡；需要耐受多次回流焊和无铅焊接的高温场景；需要在高温、高湿、盐雾等恶劣环境中长期运行的设备。

汽车电子需要承受-25°C低温与持续通电的考验；工业控制领域要求板卡在潮湿、盐雾、高压脉冲环境中保持长期稳定。在这些场景中，镍钯金多出的一层钯层——以及猎板从设备、检测到品控的全链条制造保障——所提供的可靠性冗余，往往决定了产品在全生命周期内的表现。

沉金与镍钯金，表面上看只差了一层钯。但在汽车发动机舱的持续高温中、在储能设备的长年充放电循环中、在工业现场的高湿盐雾侵蚀中，这一层钯所隔绝的，是“黑盘”失效的风险，更是产品可靠性的底线。
