猎板新工艺—镍钯金官网上线!新表面处理技术有哪些值得关注的问题?

发布时间: 2021/10/14 14:43:31

浏览: 979次

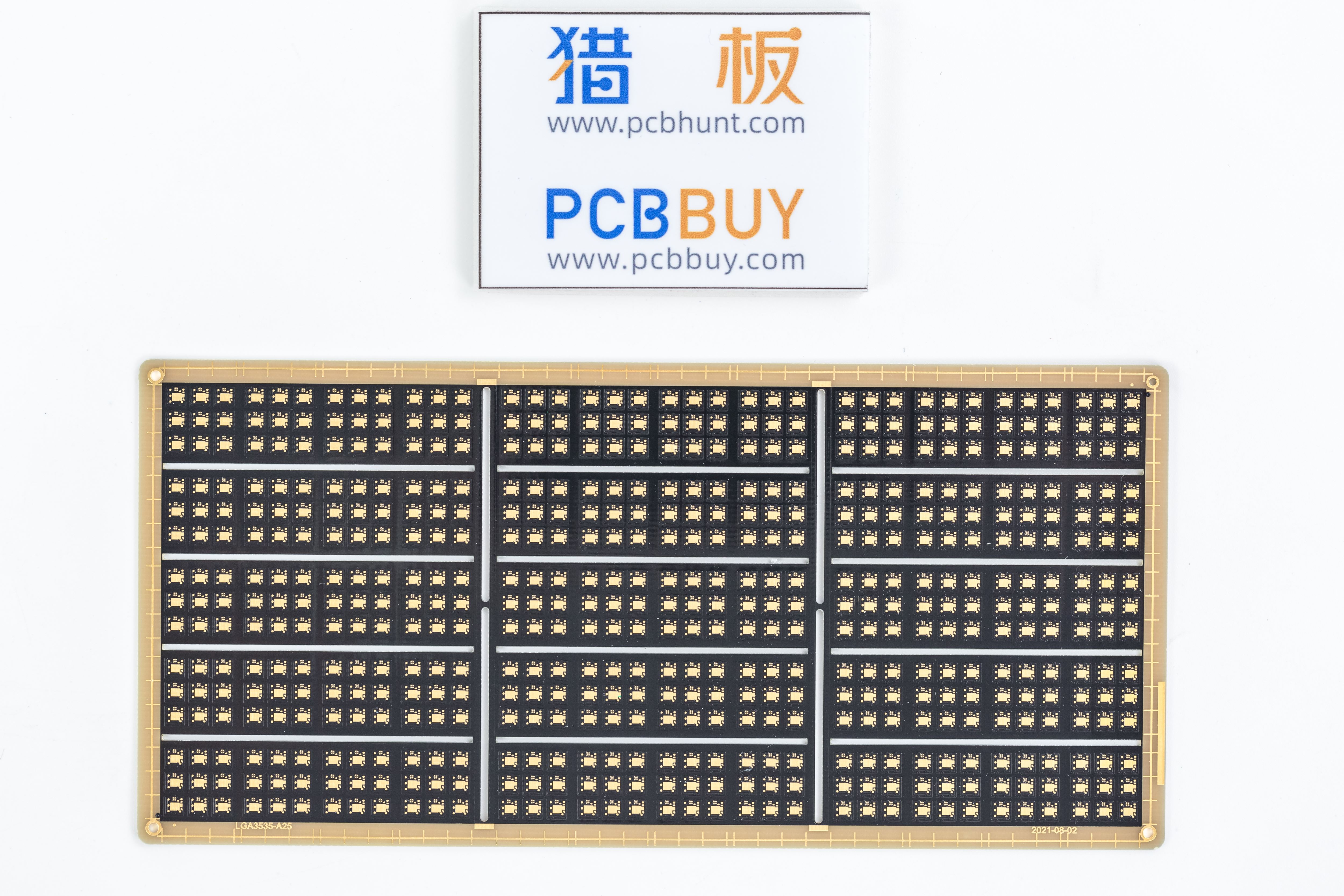

重要通知:猎板PCB表面处理新工艺-镍钯金于官网正式上线!



在前几天推出的文章中,小编提到了猎板的新工艺镍钯金(也叫化镍钯金、沉镍钯金),这是一种最新的PCB表面处理技术,由于该工艺对工厂的制程能力要求较高,镍钯金在市场上并不常见。



猎板对外公布本项工艺后,有很多用户前来咨询,现小编就大家关于镍钯金PCB的问题进行说明,如下:


一、镍钯金工艺与其他常规工艺有什么不同?


镍钯金(ENIPIG)的叫法来源于它的生产过程,普通的邦定镍金板(ENIG)会在铜层表面镀一层镍与金,镍钯金则在镍和金中间,多了一层钯。可不要小看这一层钯金属,在贵金属中,钯的硬度远高于金,镀钯的好处也不止一点,主要优势如下:

1、不会出现黑镍现象,钯层分隔镍与金,可以防止镍与金置换迁移;

2、镀层与锡膏兼容性高,钯层可以阻止铜迁移至金层导致的焊锡性差;

3、具备优良的打金线结合性;

4、 焊点可靠度高,可进行多次回流焊;

5、耐储存;




二、镍钯金对焊接有哪些影响?


单纯的镍、金层抗腐蚀性较差,镀钯层明显提高了线路板高温老化和高度受潮后的可焊性,即便经过高温,镍钯金表面处理的的线路板仍具有良好的邦定与焊锡性,并且可耐多次回流焊。


三、镍钯金可以选择哪些厚度?

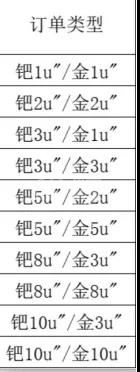

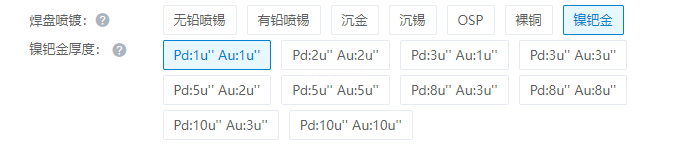

目前猎板提供了以下十种钯层/金层厚度,用户可根据需求选择。

除了官网提供的参考厚度结构,客户也可以指定厚度,详情请咨询客服。



四、镍钯金价格如何?


镍钯金的主要工艺流程包括:除油—微蚀—预浸—活化—沉镍(还原)—沉钯(还原)—沉金(置换)—烘干,控制要点在于反应过程,钯是可以做催化剂的活性金属,添加还原剂后,若控制不好极易翻槽,同时沉积速度也很难控制。这项工艺对工厂的制程能力要求严格,因此镍钯金价格比常规工艺略贵,详情请询计价页面。



五、镍钯金对品质是否有保障?

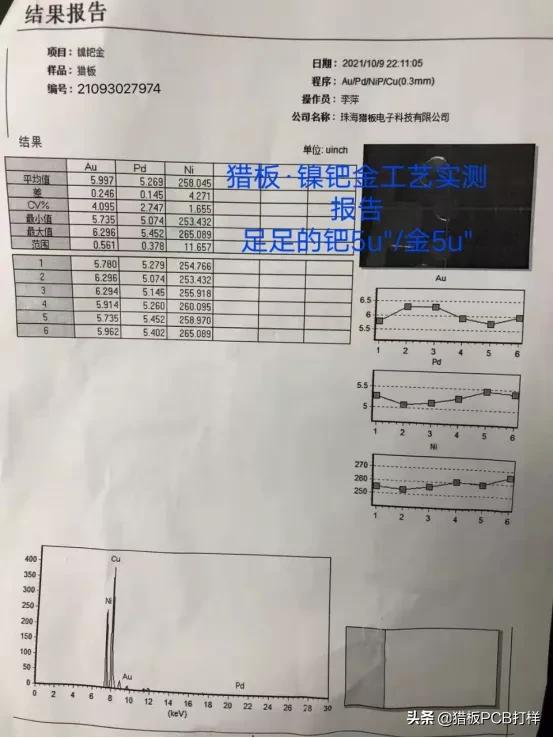

猎板始终坚持品质优先,新工艺上线前会进行试产,用户无需担心品质或缺料情况!以下为猎板镍钯金工艺金属层厚度实测。

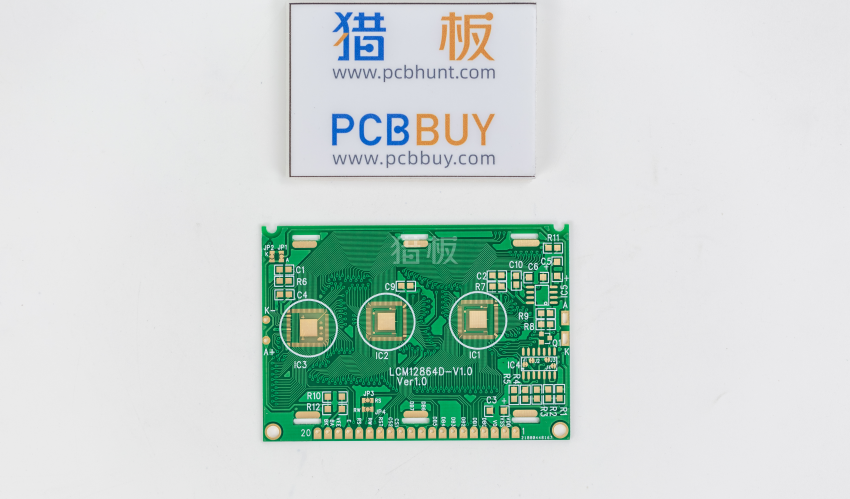

猎板新工艺—镍钯金官网上线!新表面处理有哪些值得关注的问题?


关于猎板

猎板专注1-8层PCB打样与中小批量生产,主要优势有:

1、支持多级阻抗,可定制压合结构;

2、最小孔径0.2,最小线宽3mil(属行业极限工艺);

3、支持0.3-3.0板厚, TG130和TG170;

4、打样24小时交货,中小批量3天-7天交货;

5、默认使用建滔A级板料(可用于军工);

6、最大尺寸1米,支持无卤素板;

7、油墨包括白红黄蓝绿黑,大多不收杂色油墨费;

8、新增粉色、紫色油墨;

9、支持喷锡、沉金、沉锡、镍钯金、树脂塞孔等工艺;

10、铜厚支持1oz、1.5oz、2oz,孔铜25μm;

11、可根据要求定制工艺、板材、油墨等;
