六层PCB板应用更广泛?

发布时间: 2021/8/28 10:50:05

浏览: 420次

六层 pcb 由六层导电材料组成。它包括一个四层 pcb 和两个额外的信号层之间的两个平面。典型的六层印制电路板由两个内层,两个外层和两个内层组成,一个用于电源,一个用于地面。这样的设计可以改善电磁干扰,并为低速和高速信号提供更好的路由选择。一个双层的表面层有助于低速信号的传输,而两层内层则有助于高速的信号。

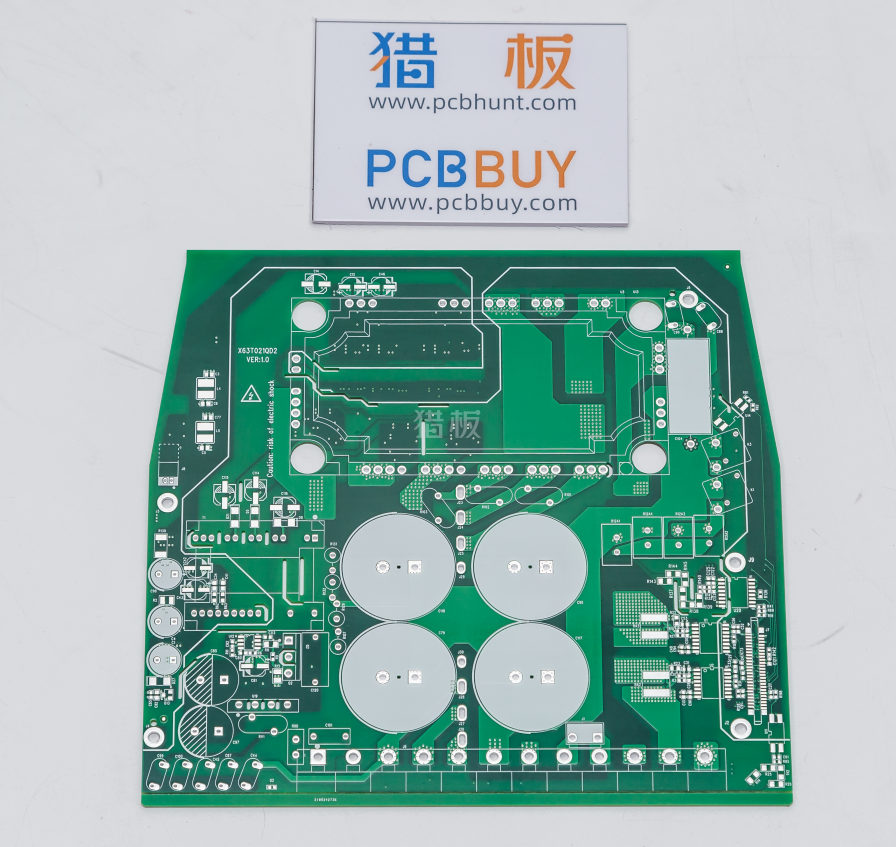

六层PCB



正确堆叠6层PCB可以使其性能更加完美,由于采用了不同种类的射频设备,它可以有效地抑制EMI,并且包含多个间隔部件。设计中的任何错误都会影响PCB的性能完美的发挥。那么我们应该如何设计才能充分发挥PCB的完美性能呢?



首先在设计之前,我们需要分析和解决 pcb 可能需要的接地、电源和信号平面的数量。接合层是任何层压板的重要组成部分,因为它们为层压板提供更好地屏蔽,它们减少了对外部屏蔽罐的需要。



如果想要计划布线占用空间小的密集电路板,可以安装四个信号层、一个接地层和一个电源层。在密度较高的电路板中,使用了无线信号和模拟信号混合,信号层/地/电源层/接地/信号层/接地层此种叠加方式将内外信号层分开,既有内部又有外部信号层。这一分层设计有助于抑制内部信号层EMI的混合。堆叠设计也是射频设备的理想选择,因为交流电源和接地层提供了出色的去耦。



密集电路板



如果想要建立一个印刷电路板,有很多敏感的线路,最好选择这样的堆栈: 信号/电源/2信号/地/信号,这样可以很好的保护敏感的痕迹,比较适合采用高频率模拟信号或高速数字信号的电路。这些信号会从外层的低速信号中分离出来。这种屏蔽是在内层完成的,这也允许不同频率或开关速度的信号路由。



印刷电路板



接地/信号层/电源/接地/信号层/接地的堆叠可以完美部署在强辐射源附近的电路板。这种堆叠可以有效抑制电磁干扰,也适用于噪音环境中使用的电路板。



由于它们的六层 pcb 设计已经成为一些先进电子电路的共同特征,在电子制造商之间流行,那么它的具体优势是什么?



六层PCB设计



由于它们的多层设计,相对于比其他电路板小,这对微型设备尤其有利。6层PCB堆叠的设计需要大量的规划,这样可以减少细节上的错误,保证高质量的施工。目前一般都是采用不同的测试和检测技术,以确保电路板的适用性。



紧凑的印刷电路板是通过使用轻质组件实现的,这有助于减轻印刷电路板的整体重量。与单层或双层PCB不同,六层PCB可以在没有多个连接器的情况下互连组件。



6层电路板由多个绝缘层组成,它们由保护性材料与不同的预浸料粘合而成。这有助于提高这些多氯联苯的耐久性。



6层印刷电路板电气性能优异,设计紧凑,可以有效的保证高速高容量。
