以pads为例分析如何准确的规划信号流向

发布时间： 2020/12/21 11:54:31

浏览： 838次

每一款产品包含了音视频，模拟，数字，电源管理这些典型的电路模块，理清信号流向图有助于我们更好的提高布局的效率和正确性，大家都知道，布局的好坏直接影响到布线的速度，质量和效果。因此，如何正确的规划信号流向图显得非常重要。

有时候，方案设计公司或硬工都会提供信号框图。今天就是在没有信号框图的情况下，教大家如何准确的规划信号流向。由于本人水平有限，不足之处，还请打家见谅。

下面以pads为例，来和大家分析。

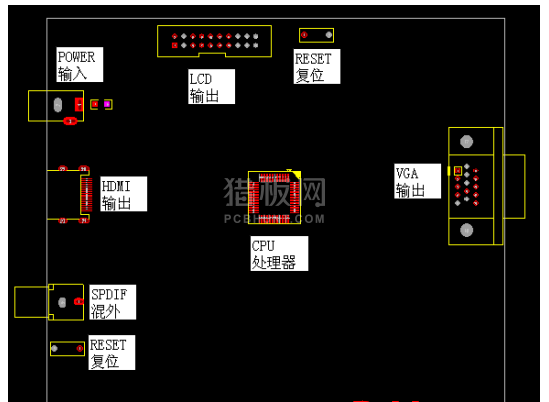

一、根据结构图，优先摆放需定位的器件.

二、进行模块化布局。

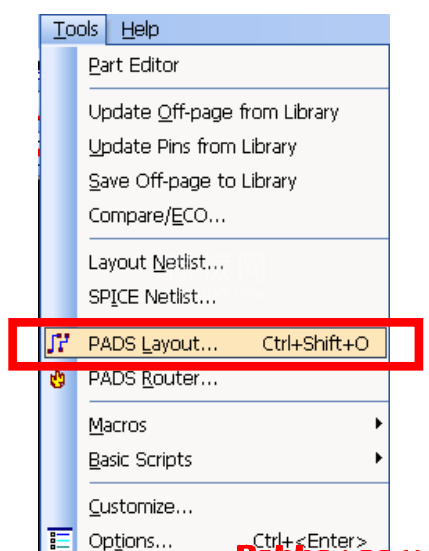

1、在 pads logic 软件界面，执行 TOOLS->PADS layout Link,将 SCH 与 PCB 进行链接。

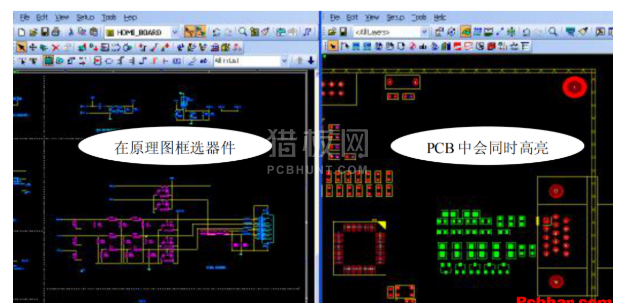

2. 利用 SCH 与 PCB 的交互，将各电路的器件进行模块化布局.
