面包板是实验室中用于搭接电路的重要工具，熟练掌握面包板的使用方法是提高实验效率，减少实验故障出现几率的重要基础之一。下面就面包板的结构和使用方法做简单介绍。

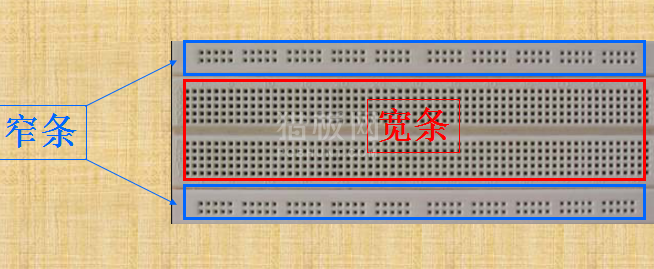

    面包板的外观和内部结构如上图所示，常见的最小单元面包板分上、中、下三部分，上面和下面部分一般是由一行或两行的插孔构成的窄条，中间部分是由中间一条隔离凹槽和上下各5 行的插孔构成的条。

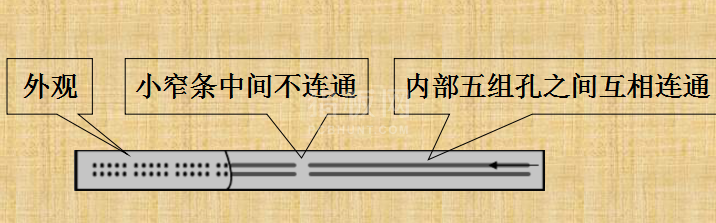

    窄条上下两行之间电气不连通。每5 个插孔为一组（通常称为“孤岛”），通常的面包板上有10 组。这10组“孤岛”一般有3种内部连通结构：

    1、左边5 组内部电气连通，右边5 组内部电气连通，但左右两边之间不连通，这种结构通常称为5-5 结构。

    2、左边3 组内部电气连通，中间4 组内部电气连通，右边3 组内部电气连通，但左边3 组、中间4 组以及右边3 组之间是不连通的，这种结构通常称为3-4-3 结构。

    3、还有一种结构是10组“孤岛”都连通，这种结构最简单。

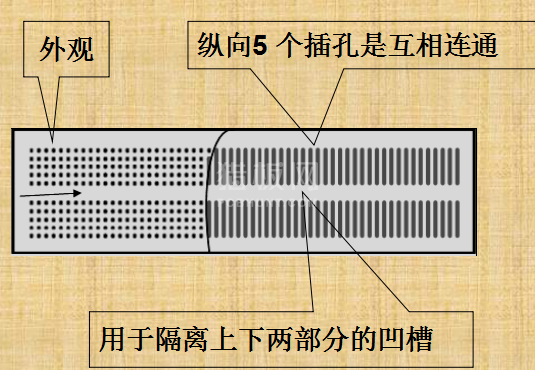

    中间部分宽条是由中间一条隔离凹槽和上下各5 行的插孔构成。在同一列中的5 个插孔是互相连通的，列和列之间以及凹槽上下部分则是不连通的。外观及结构如下图：

    在做实验的时候，通常是使用两窄一宽组成的小单元，同学们应按照实验指导教师的示范和要求，在宽条部分搭接电路的主体部分，上面的窄条取一行做电源，下面的窄条取一行做接地。使用时注意窄条的中间部分不通。

    在搭接数字电路时，有时由于电路的规模较大，需要多个宽条和窄条组成的较大的面包板，但在使用时同样通常是两窄一宽同时使用，两个窄条的第一行一般和地线连接，第二行和电源相连。由于集成块电源一般在上面，接地在下面，如此布局有助于将集成块的电源脚和上面第二行窄条相连，接地脚和下面窄条的第一行相连，减少连线长度和跨接线的数量。中间宽条用于连接电路，由于凹槽上下是不连通的，所以集成块一般跨插在凹槽上。
