LED渐亮渐暗控制电路图
发布时间： 2020/12/15 10:13:49
浏览： 1513次

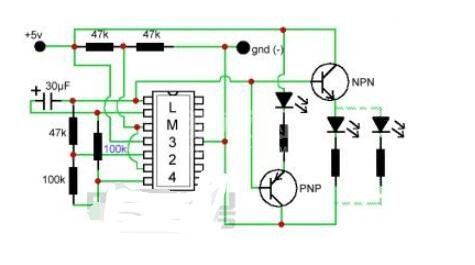

LED渐亮渐暗控制电路图（一）
LED渐亮渐暗控制器，在这个电路中，启动的LED慢慢发光，然后变得明亮，再次慢慢变得暗淡。整个电路的基础是一个LM358芯片运算放大器。
运算放大器在电路中使用，为了得到一个三角波。由于三角波，LED开始慢慢发光，变得明亮，然后慢慢变暗，再次变得缓慢明亮。同一个循环继续重复许多次。
用于驱动LED的晶体管T1是用于电路作为信号放大器和保护LED，高电流电阻R6是一个电流限制器，LED渐亮渐暗电路。

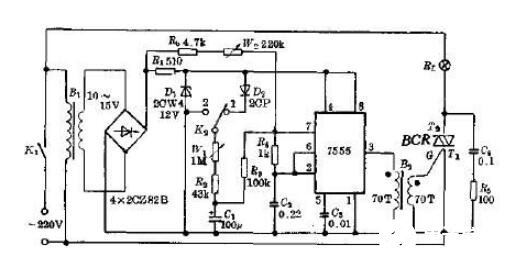

LED渐亮渐暗控制电路图（二）
LED渐亮渐暗控制电路图（三）
