logic的快捷键很多是系统设置好的，快捷键在每个菜单命令的后面都有显示，下面列举一些比较常用的命令快捷键：
F2：添加电气连线
Ctrl+Space：添加接地符号
Ctrl+E：移动
Shirt+Space：添加电源符号
Ctrl+C：复制
Ctrl+Alt+E：全局显示
Ctrl+V：粘贴
Ctrl+Shift+A：在原理图上全选
Ctrl+R：90度旋转
Alt+Space：添加页间连接符
Ctrl+F：X轴镜像
Ctrl+Alt+F：打开筛选条件
Ctrl+Shift+F：Y轴镜像
Ctrl+Tab：切换备选符号
Ctrl+Alt+C：打开显示颜色
Ctrl+Shift+O：PCB layout链接
有些快捷键是可以在软件中进行更改的，更改的步骤如下：执行菜单命令工具→自定义，如图1-1所示。在弹出的对话选择“键盘和鼠标”选项，在“命令”区域栏下可以对每个相应的命令进行快捷键的设置和更改。

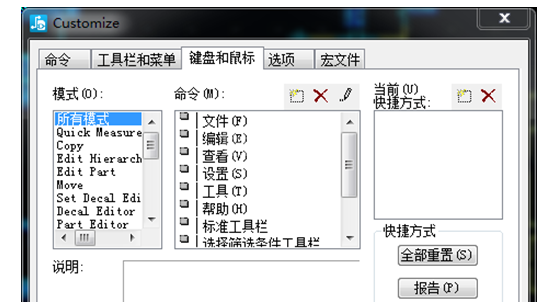

图1-1 自定义对话框
示范：对添加元件这个命令分配一个快捷键，如下步骤：如图1-2所示，在“命令”区域框内选择 原理图编辑工具栏→添加元件，在“当前快捷方式”区域内点击添加，弹出的对话框中，填写还没有分配给其他命令的快捷键，比如数字“1”，点击确定即设置成功。

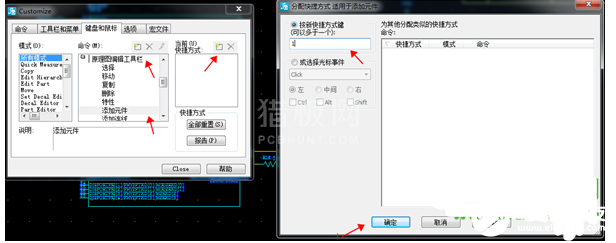

图1-2 对添加元件命令分配快捷键
