两款简单的充电式LED台灯电路图

发布时间: 2020/12/10 9:41:55

浏览: 243次

    简单的充电式LED台灯电路图(一)

    BT1是4V的蓄电池,S1为台灯的电源开关。电容C1及二极管D1、D2、D4、D5等组成一个简单的阻容降压充电电路,D6为充电指示灯。充电时AC220V经C1降压限流及二极管整流后给4V蓄电池充电。

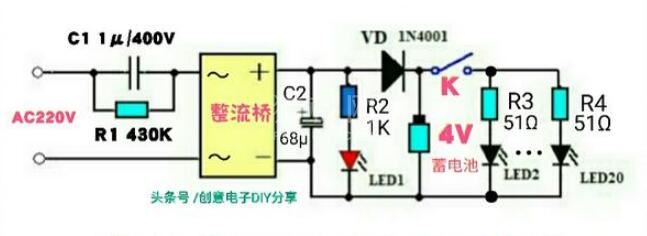

    简单的充电式LED台灯电路图(二)

    电路如上图所示。接通电源,交流220V电压经电容C1降压限流、整流桥桥式整流及电容C2滤波后,产生一个直流电压通过二极管VD给4V的蓄电池充电。蓄电池的充电电流主要由电容C1决定,当C1采用1μF的电容时,蓄电池的充电电流约为69mA。LED1为充电指示灯,电阻R1为泄放电阻。

    图中的LED2~LED20(图中未全部画出这些灯珠)为多个并联的白光LED灯珠,每个灯珠都串联一个51Ω的贴片限流电阻。K为台灯的电源开关,闭合K,LED2~LED20即可点亮。这里需要说一下,由于在充电时蓄电池两端的电压偏高,故充电时不要闭合开关K,否则很容易损坏LED灯珠。
