本篇介绍一款可以根据用电器来自动断电的电源适配器，只要把它接上220V的交流电即可靠用电器上的电源开关来控制适配器了。

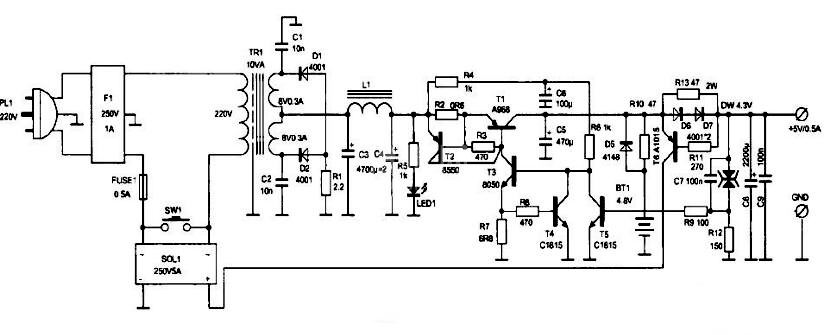

　　电路的原理如图所示。220V交流电源从PL1输入，通过电网滤波器F1，滤去电网中的杂波干扰后通过保险管FUSE1与固态继电器SOL1的交流电源端和变压器TR1的初级串联。电路中有一个小容量的充电电池组BT1，在关机状态下它的+4.8V端电压通过R10（或D5）、R13加到输出端上。由于用电器已经关机，适配器的负载电流为零或小于12.8mA，使R13两端的压降小于0.6V，三极管T6不会导通。

　　这时如果打开用电器的电源开关，负载电流增大到超过12.8mA，R13两端的电压降超过0.6V，T6便导通，BT1的电压就会通过T6的射、集极加到固态继电器SOL1的直流控制端的正极，始其导通，220V便加到TR1上，变压器次级的输出经过D1、D2整流，L1、C3、C4组成的π型滤波器平滑后，加到由T1~T5构成的集电极输出串联稳压电路上进行稳压，其输出的+6.2V电压一方面通过R10给BT1充电，另一方面通过D6、D7加到输出端上，经降落1.2V后输出+5V/0.5A的稳定电压。

　　该稳压器的取样端设计在输出端上，所以R13或D6、D7产生的电压降不会影响输出电压的稳定性。当负载电流大到25.5mA以上时，R13两端的压降超过了1.2V时，D6、D7就开始导通，限制了压降的进一步增加。稳压二极管DW是两只3.7V的单向稳压管反向串联而成的，这种接法可以使它自身的温度系数减到最小，提高适配器的温度稳定性。C7的加入改善了电源的瞬态特性。电阻R2和三级管T2的加入使电路具有了过流保护作用。

　　当电源电流超过1A时，R2两端的压降超过了0.6V，T2导通，电源就通过T2的射、集极，T3、R7到地，调整管T1的射、基极电流被分流，使T1趋于截止，保护了T1不会因为过流而烧毁。R7、R8与T4又构成了另一个支路的过流保护电路。如果流过R7的电流大于88mA，使R7两端压降超过了0.6V，T4就会导通，T3的基极电流被分流，限制了电流的进一步增大，保护T3不被烧毁。T5是取样放大管，如果输出端电压升高，稳压管DW就会导通，使T5也导通，T3的基极电流同样被分流，使T3、T1趋向截止，输出电压下降。反之则反向调节，保持了输出电压稳定在+5V。

　　R13的取值决定了该适配器的开关控制电流的大小。本设计取R13=47Ω，这样只要负载电流超过0.6V/47Ω=0.0128A（12.8mA）时，适配器就会自动启动。如果需要其它的启动电流值，读者可以自行计算。为了防止由于长期不开机，将电池组BT1中的能量耗尽而无法自动启动，电路中还特设了手动启动按钮开关SW1，只要按一下它，电源就会启动，供电的同时为BT1充电。

　　该适配器的元件选择非常容易。F2和SOL1都用工业产品，只要电流电压不小于给出的值就可以使用。L1可用0.8mm的漆包线在截面积为10mm×16mm的EI型铁心上绕满为止，也可以在Ф50mm的大型工业磁环上绕尽量多的圈数，并不需要精确的电感量。R1选2.2Ω、3W的线绕电阻，R2选0.6Ω、2W的线绕电阻，晶体管T1可选任何型号的5W、2A以上的管子，T2选1W、200mA以上的管子。BT1可用250mAh的镍氢电池组。

　　该电源的外壳一定要利用用金属制作，输出电缆也用双芯屏蔽线，将其屏蔽层接外壳，再将外壳接电源地。这种良好的屏蔽措施可以隔离各种干扰，对使用收音机、袖珍电视机等来说非常重要。为了适应不同的负载，只要改变一些元器件的数值就能得到不同的输出电压和电流
