时钟芯片很多，我个人认为，比起DSl302来说，采用飞利浦公司的PCF8563时钟芯片会会取得良好的效果。PCF8563是CMOS实时时钟（RTC）和日历，最适合低功耗应用。 它还提供了可编程时钟输出，中断输出和低压检测器。 所有地址和数据均通过两线双向I²C总线串行传输。 最高总线速度为400 kbit / s。 在写入或读取每个数据字节后，寄存器地址将自动递增。本篇文章将介绍一款万年历的设计，它采用89S51作主控MCU，LCM1602作显示，可以取得较理想的效果，电路图如图所示。

　　PCF8563是低功耗的CMOS实时时钟／日历芯片，提供1个可编程时钟输出、1个中断输出和掉电检测器，所有的地址和数据通过I2C总线接口串行传递。最大总线速度为400kbit/s，在数据交换时只要按照I2C总线模式进行操作，对时序的要求也不是太高。PCF8563内部寄存器地址与数据格式描述如附表所示。

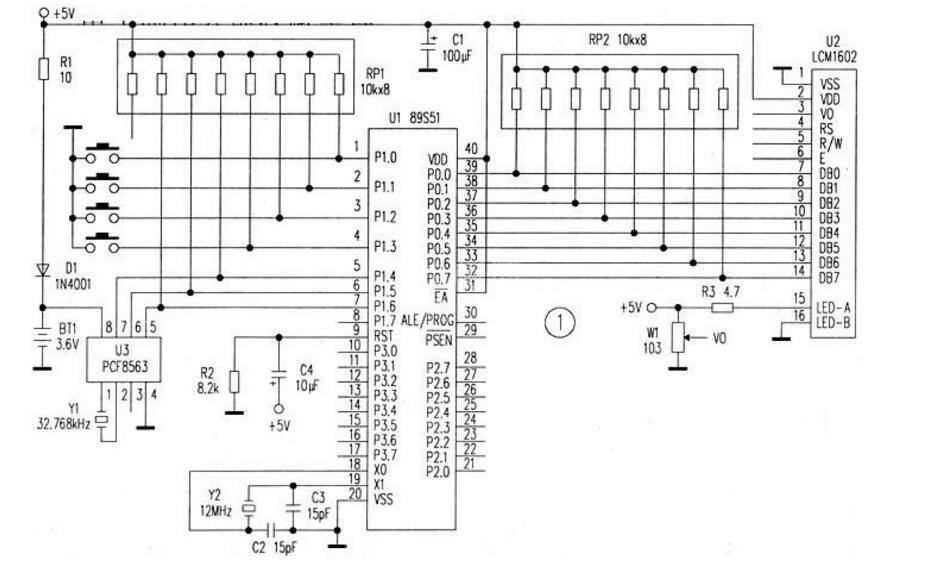

　　本电路采用89S51作主控MCU，PCF8563产生时钟信息，LCM1602液晶模块作显示。Y1为32.768kHz晶振，Y2为12MHz晶振，BT1作为后备电源，保持时钟数据万年不丢失；RP1和RP2是9脚l0kΩ排阻；S1~S4用于调整时间。S2用于进入调整模式；并且每按一次改变调整项目；S1用于退出调整状态，S3、S4用于加1减1操作。

　　LCMl602的驱动程序如下，可移植。

　　#defineLCM1602_DB0_DB7PO//定义LCM1602的数据总线

　　sbitLCM1602_RS=P2^6；//定义LCMl602的RS控制线

　　sbitLCM1602_RW=P2^5；//定义LCM1602的RW控制线

　　sbitLCM1602_E=P2^4;//定义LCM1602的E控制线

　　sbitLCM1602_Busy=P0^7；//定义LCM1602的测忙线

　　unsignedcharcodePCF8563［］={“PCF8563”};

　　voidLCM1602_Delay（unsignedcharcount）

　　{

　　unsignedcharI；

　　while（--count！=0）

　　{

　　for（I=0;I<125；I++）;

　　}

　　}

　　voidLCM1602_TestBusy（void）

　　{

　　do

　　{

　　LCM1602_DB0_DB7=0xff；

　　LCM1602_RS=0；

　　LCM1602_RW=1；

　　LCM1602_E=0；

　　LCM1602_Delay（2）;

　　LCM1602_E=1；

　　}

　　while（LCM1602_Busy）；

　　}

　　voidLCM1602_WriteCMD（unsignedcharLCM1602_command）

　　{

　　LCM1602_DB0_DB7=LCM1602_command；

　　LCM1602_RS=0；

　　LCM1602_RW=0；

　　LCM1602_E=0；

　　LCM1602_TestBusy（）；

　　LCM1602_E=1；

　　}

　　voidLCM1602_WriteData（unsignedcharLCM1602data）

　　{

　　LCM1602_DB0_DB7=LCM1602_data；

　　LCMl602_RS=1；

　　LCM1602_RW=0；

　　LCM1602_E=0；

　　LCM1602_TestBusy（）；

　　LCM1602_E=1；

　　}

　　voidLCM1602_Int（void）

　　{

　　LCM1602_WriteCMD（0x01）；//显示清屏

　　LCM1602_WriteCMD（0x38）;//显示模式设置：显示2行，每个字符为5x7个像素

　　LCM1602_WriteCMD（0x06）；//显示光标移动设置：文字不动，光标右移·

　　LCM1602_WriteCMD（0x0c）；//显示开及光标设置：显示开，光标关，闪烁关

　　}

　　voidprint（unsignedchara，unsignedchar*str）

　　{

　　LCM1602_WriteCMD（a）；

　　while（*str！=’\0’）

　　{

　　LCM1602_WriteData（*str++）;

　　}

　　*str=0；

　　}

　　voidprint1（unsignedchara，unsignedchart）（

　　LCM1602_WriteCMD（a）；

　　LCM1602_WriteData（t）；

　　}

       以上介绍了一款万年历的电路设计，89S51作主控MCU，PCF8563产生时钟信息，LCM1602液晶模块作显示，设计简单，走时精准，可以自己在家动手制作。
