Altium Designer焊盘上的丝印白油如何创建自动避让

发布时间： 2020/11/10 10:27:40

浏览： 1099次

　　Altium Designer焊盘上的丝印白油如何创建自动避让

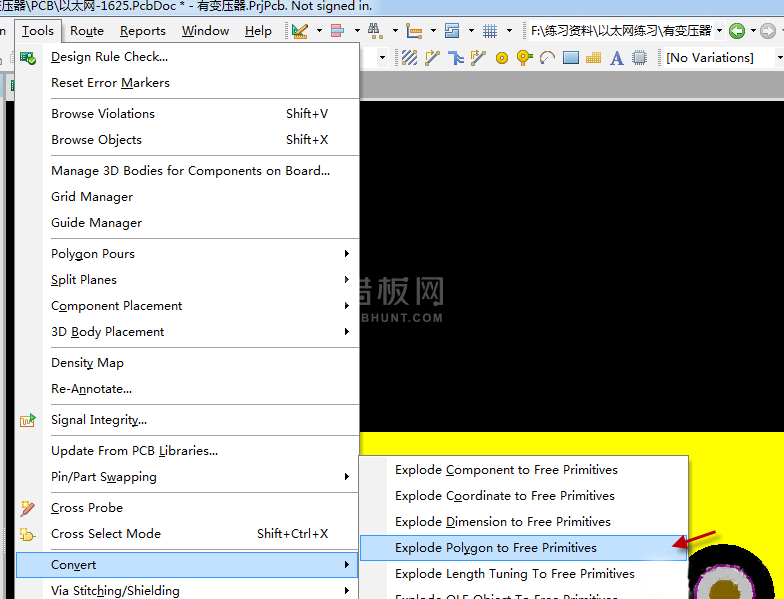

　　在表层敷个铜皮，会自动避开焊盘。然后选中敷铜执行Tools-convert-Explode polygon to free primitives。

双击打开编辑它的属性，然后点击Top Overlay放置到丝印层即可。

　　备注提示：

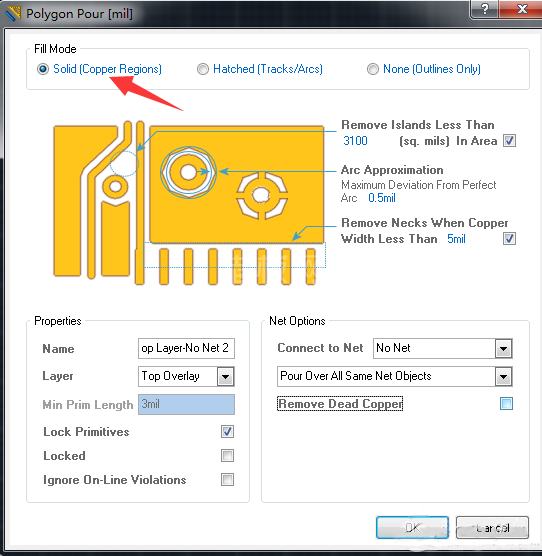

　　由于我们此时铺的铜皮是一个无网络的铜皮，所以需要将下图中所示“移除孤铜”的勾去掉，不然是不能显示的在铺铜选项中我们选择第一种铺铜模式（见下图），否则执行“Tools-convert-Explode polygon to free primitives.”命令时得不到我们想要的效果

　　每天学习一个技巧，日积月累你也是专家！
