地震报警器可以监测地震发生，并且及时报警的装置，为人们在地震发生时提供警示，大大地加大我们从地震中逃出的概率。下面将介绍一款家用地震监测装置。

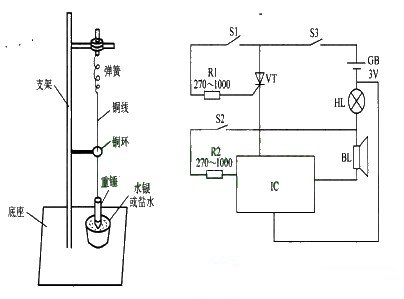

　　该家用地震报警装置电路由触发控制电路和声光报警电路组成，如图所示。触发控制电路由触发开关Sl、S2、电阻器Rl、R2和晶闸管VT组成。声光报警电路由指示灯HL、音效集成电路IC和扬声器BL组成。触发开关S2是由铜环和重锤与铜线构成的动合开关，用它来检测地震横波;S1是由重锤和盆内的水银 (或盐水)构成动合开关，它用来检测地震纵波。S1和S2组成检测装置。

　　使用时，将检测装置安装在室内墙壁上或窗台上，若有地震活动，纵波先传到地面，重锤产生垂直震动并与水银 (或盐水)接触 (即Sl接通)，使VT受触发而导通，IC通电工作，BL发出短促的警报声，同时HL点亮。横波传到地面，重锤产生水平位移，使重锤铜线与铜环相接触 (即S2接通)，IC受触发而改变报警声。

　　调整Rl的阻值，可以改变VT触发(触发(是个特殊的存储过程，它的执行不是由程序调用，也不是手工启动，而是由事件来触发，比如当对一个表进行操作时就会激活它执行。)导通的灵敏度，从而改变纵波测试的灵敏度。调整R2的阻值，可以改变lC触发的灵敏度，从而改变横波测试的灵敏度 (纵波和横波测试的灵敏度均不宜太高，以免误报)。

　　元器件选择

　　Rl和R2选用1/4W金属膜电阻器或碳膜电阻器。

　　VT选用MCRlO0-6或BTl69型晶闸管。

　　IC选用KD9561型音效集成电路。

　　BL选用0.25W、8Ω的微型电动式扬声器。

　　HL选用3.8V红色指示灯。

　　S3选用微型单极拨动式开关。

　　重锤线使用Φ0.2mm、长0.5-1m的铜线，铜环孔径为们Φ1.5mm，铜环与重锤的间距为10cm。
