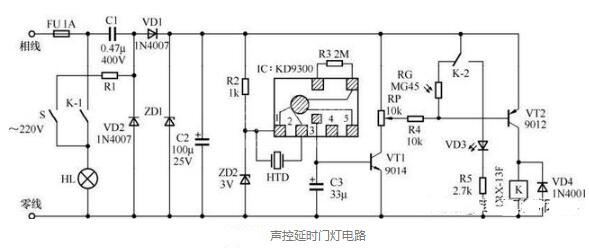

当你在黑暗的楼道行走时，只需拍拍手或者叫一声，楼道的灯立马亮起，这是声控电路的功劳。声控电路已广泛应用于我们的生活中，给我们带来很大的便利。本篇文章将介绍一款声控延时门灯电路图。该电路属于声控、光控与延时功能相结合的电路，控制部分采用全分立元件制作，成本低，应用效果好。

　　（1）稳压电路

　　220V交流电经C1、R1、VD1、VD2、ZD1和C2组成的电容降压、稳压电路供给控制电路。R2、ZD2构成3V稳压电路，给音乐集成电路提供供电电压。

　　（2）声音发出电路

　　本电路采用音乐集成电路KD9300作为声源，每触发一次便自动演奏一首乐曲，其演奏速度由外接振荡电阻R3来决定。演奏时间的长短由R3的阻值决定，增大R3的阻值时，演奏时间会延长。

　　（3）声音控制电路

　　当压电片HTD受到一定强度的声音振动时，能将音频信号转换成电信号。该信号加在KD9300的触发端，其3脚有+1V左右的直流电压输出，使VT1饱和导通。这样12V电压几乎全部加在了电位器RP两端。从RP的滑动端取出一定的电压送到由VT2等组成的开关电路中，VT2导通，继电器K吸合而点亮门灯。

　　（4）白天亮灯控制电路

　　RG是光敏电阻，接在VT2的基极与发射极之间，用以控制开关管VT2。当白天有光照时，RG的阻值很小，VT2的基极与发射极间的电压较小，VT2始终截止。白天或者室内光照较强时，不管是否有人敲门，KD9300是否有信号输出，继电器均不会得电，门灯不亮;到了夜晚光敏电阻RG的阻值增大，当KD9300受声控触发而输出直流电压时，VT1导通，经RP、R4、RG分压，VT2的基极和发射极间电压超过0.7V，VT2导通，K吸合。它的一组常开触点K-1点亮了门灯，另一组转换触点K-2断开了RG，点亮了发光二极管VD3。这样一方面可使VT2的饱和程度更深，另一方面使开关电路不受门灯光照的影响。经数分钟延时，KD9300复位，其③脚无电压输出，VT1、VT2均截止，门灯熄灭，电路恢复初始状态。

     注：图中S是原门灯用的开关，保留该开关，以备不时之需。
