PWM信号产生电路图

发布时间： 2020/10/29 17:19:55

浏览： 1676次

　　开关电源他激控制方式有脉宽调制（PWM）和脉频调制（PFM），其中，大部分都采用PWM方式，因此，现简介PWM控制原理。图所示为PWM信号产生电路框图及工作波形，其工作过程如下：对被控制电压Uo。进行检测所得的反馈电压Ur加至放大器Al的同相输入端，固定的参考电压Uo加至A1的反相输入端。经A1放大后的直流误差电压Ue加至比较器A2的反相输入端，由固定频率振荡器产生的锯齿波信号Usa加至A2的同相输入端。A2输出方波信号，其占空比随误差电压而变化，即实现了脉宽调制。对于单管变换器，A2输出的PWM信号即可作为控制功率晶体管的开关信号，对于推挽或桥式等功率变换电路，则应将PWM信号分为两组信号，即分相。分相电路由触发器及两个“与”门组成，触发器的时钟信号对应于锯齿波的下降沿。A端和B端输出两组相差180°的PWM信号。

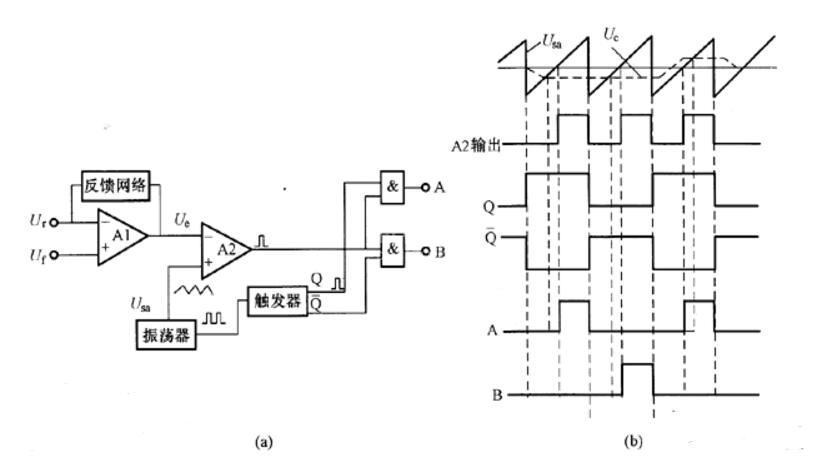

（a）PWM信号产生电路框图；（b）工作波形
