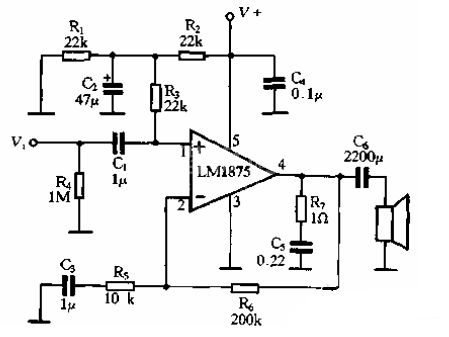

Lm1875是由美国半导体公司研发的一种功放集成芯片，可以作为单声道功放的芯片。它的主要特性是：供电电压15-20V，最大输出功率为30W（8欧），开环增益90dB，总谐波失真0.02%，功率带宽为70kHz，最大电流容量3A，外围电路简单，有过载保护功能。本篇文章介绍一款基于LM1875的功放电路。
（1）稳定性。闭环增益在10dB或稍大于10dB使用时，电路工作最稳定。和其它大电流放大器件一样，当因布线不当造成输出与输入之间产生耦台时，会出现自激。可在3脚、5脚与地之间加入0.1uF的退耦电容。电路的输出可直接与扬声器连接（不安全）也可通过电容与扬声器耦台。并在输出与地之间加入平衡网络，用1欧电阻与0.22v.F电容串联。
（2）保护：正常应用时，工作电流限制在4A左右，当输出管加上高电压时，则降低最大电流，以确保安全。LM1875在驱动非线性的电抗性负载时，例如装有保护继电器的扬声器时，由于电感反动势的作用，可能使负载上的电压摆幅超过电源电压，导致晶体管损坏，一般电路常用反向电压泄放二极管以保安全，这就是所谓的SOA保护。LM1875内装有SOA保护电路，确保电路安全。
（3）过热保护。LM1875内部设有先进的过热保护电路，当管芯温度达到170℃时，电路自动停止工作。当温度降至145℃时，又重新工作。此后若温度再度上升时，只要升到150℃时，即停止工作。这样即使在持续故障下也能保证过热保护的可靠性。
