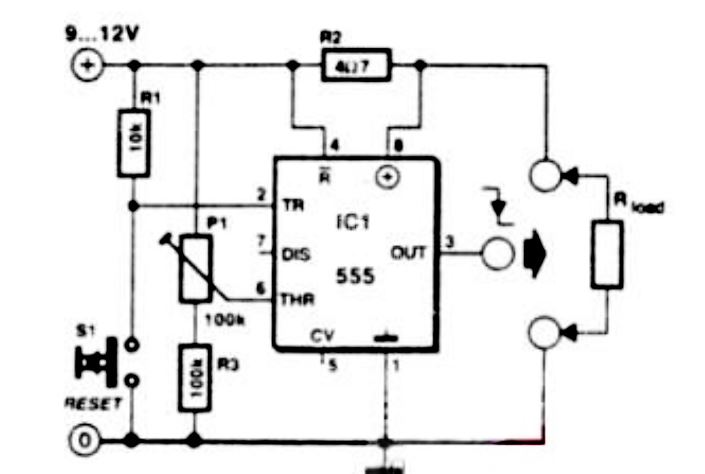

当电器设备导线或元器件选择时电流不够就会产生过流，为了防止出现过流，这时候就需要过流检测电路，电流检测电路有很多种，但利用555内部比较器和双稳触发器组成过流检测器的电路却不多见。本电路构思很巧妙、元件相对廉价、性能优越，值得推荐。当负载电流过大时，IC1的3脚变低，要使它再次变高就需要按压复位开关S1（当然，只是在负载电流恢复到限定值以下，3脚才有再次变 高的可能）。3脚输出电平的跳变可以用来控制报警器、指示灯、限流电路或其它需要控制的电路。

　　电阻R2起电流传感器的作用，由于其两端压降不是用来驱动晶体管，故可以取得小些。这样，负载得到的电源电压与本电路的电源电压接近相等，R2本身的功率损耗很小。

　　在555内部，3脚与地之间是一个分压器，它为两个比较器的一个输入端提供基准电压。这两个比较器的另一个输入端则分别通过2脚和6脚接到复位按钮S1和电位器P1。比较器的输出端则分别控制内部双稳触发器的置位和复位输入端。双稳触发器的输出端通 过3脚向外部电路提供输出信号。

　　使用前，在不接负载Rload的情况下调节P1，使6脚电压正好低于2/3电源电压。使用中，如果因负载电流过大而使8脚电压下降过多，则6脚电压变得高于5脚。于是，接到6脚的比较器改变状态，使双稳触发器复位，3脚即变成低电平。此状态一直保持到按压复位开关S1为止，此时S1将另一个比较器的反相输入端拉到地电位，该比较器即改变状态并使双稳触发器置位，3脚再次输出高电平。

　　本电路在5—14.5V电源电下均能正常工作，在10V时的消耗电流约7mA。注意，采用这种接法会使8脚电压低于其它脚，但根据厂家的数据，只要这种电压差不大于300mV就不会出问题。

       以上就是基于NE555制作的过流检测电路的原理解析，希望能对您有所帮助。
