在歌舞厅能看见随着声音的变换而变色的彩灯，那么它是怎样工作的呢？看了这篇关于声控彩灯的控制电路的文章，你一定会对其有一定的了解，接下来我们来看看它的电路图。

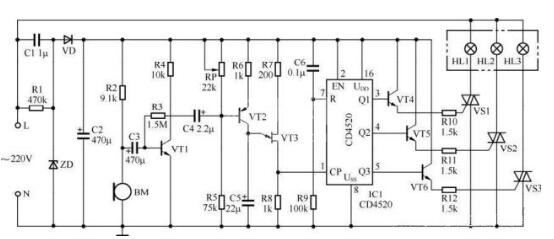

该声控变色彩灯电路由电源电路、声控电路、压控振荡器和控制电路等组成。电源电路由降压电容C1、限流电阻R1、稳压二极管ZD、整流二极管VD和滤波电容C2组成。声控电路由话筒BM、电阻R2～R4、电容C3和晶体管VT1组成。压控振荡器由晶体管VT2、单结晶体管VT3、电位器RP、电阻R5～R8以及电容C4、C5组成。彩灯控制电路由电阻R9～R12、电容C6、同步加法计数器集成电路IC1（CD4520）、晶体管VT4～VT6、晶闸管VS1～VS3组成。

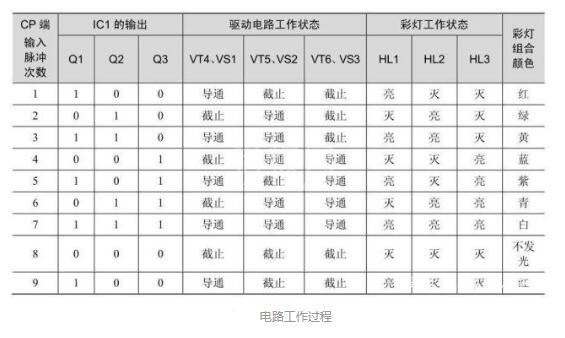

交流220V电压经C1降压、ZD稳压、VD整流及C2滤波后，为声控电路、压控振荡器和控制电路提供12V左右的直流电压。话筒BM将声音（例如音乐声）信号转换为电信号，该电信号经VT1放大后送入压控振荡器，使振荡器工作。VT1输出的电信号使VT2的工作电流发生变化，C5的充电时间也随之变化，VT3输出的脉冲频率也随着音乐的节奏及强弱同步变化，为IC1的①脚（CP端）提供计数脉冲。在计数脉冲的作用下，IC1的Q1～Q3端输出变化的控制信号，通过控制VT4～VT6和VS1～VS3的导通与截止来控制3路彩灯（HL1～HL3）的亮与灭，产生合成灯光效果，调节RP的阻值，可改变彩灯发光色彩变换的速度。其工作过程见下表。
以上就是对声控彩灯电路图的解析，是不是已经对声控彩灯有所了解了呢？
