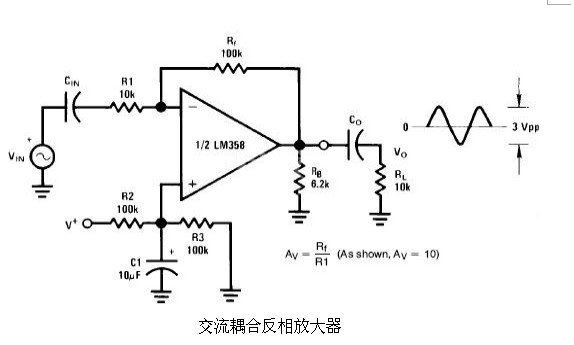

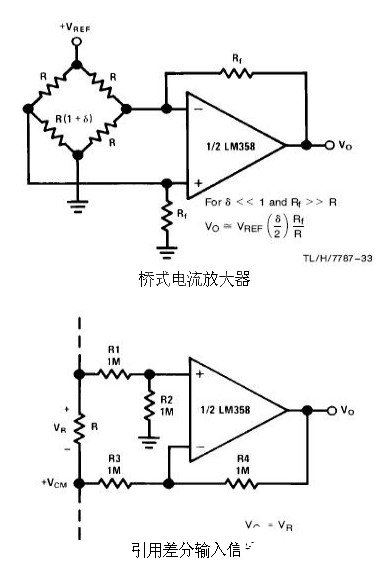

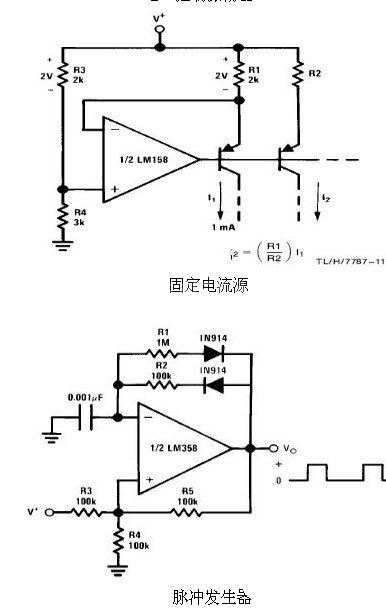

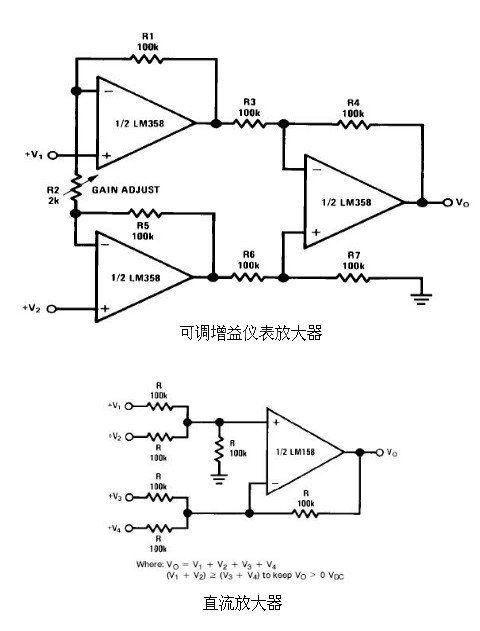

带你了解LM358（LM358的常用电路图）

发布时间： 2020/10/21 11:34:13

浏览： 6151次

　本文章带你了解LM358，LM358属于双运算放大器，其内部包括有两个独立的、高增益、内部频率补偿的运算放大器。适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。它的使用范围包括传感放大器、直流增益模组，音频放大器、工业控制、DC增益部件和其他所有可用单电源供电的使用运算放大器的场合。

　　LM358的特性(Features)：

　　内部频率补偿

　　低输入偏流

　　低输入失调电压和失调电流

　　共模输入电压范围宽，包括接地差模输入电压范围宽，等于电源电压范围

　　直流电压增益高(约100dB)

　　单位增益频带宽(约1MHz)

　　电源电压范围宽：单电源(3—30V);

　　双电源(±1.5V一±15V)

　　低功耗电流，适合于电池供电

　　输出电压摆幅大(0V至Vcc-1.5V)

　　参数：
