分享是一种智慧,也是一种互相学习的途径,作为电子人,以下这16个EMC设计标准电路,你值得收藏!

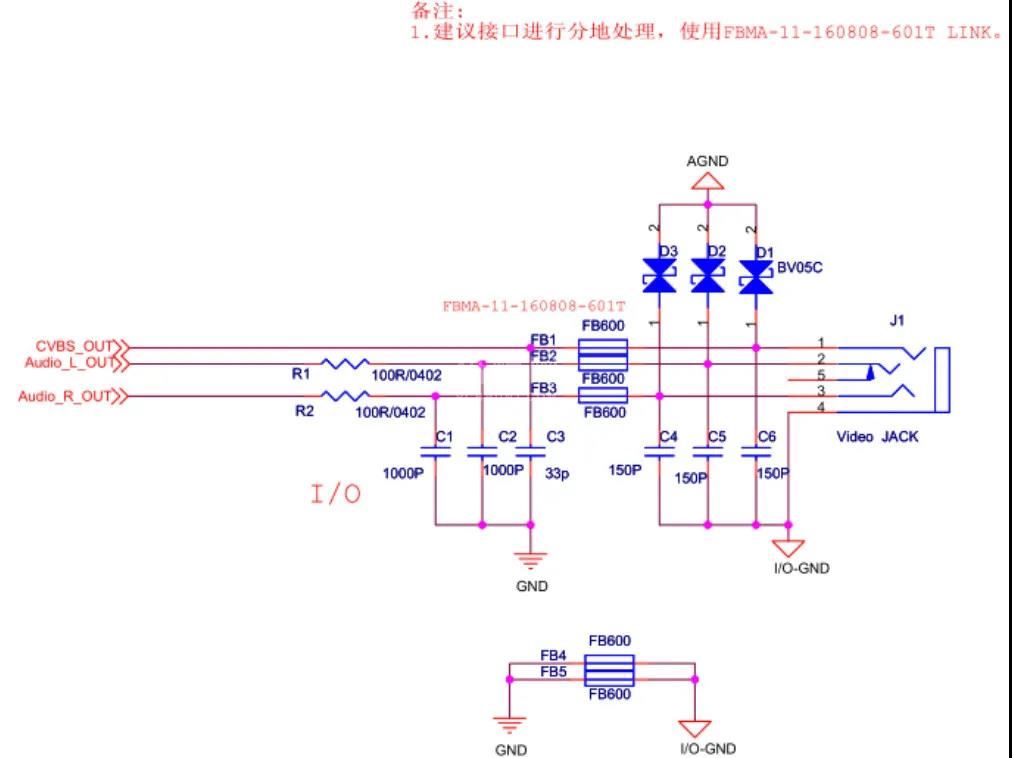

1.AV接口EMC设计标准电路
2.AC110V-220VEMC设计标准电路

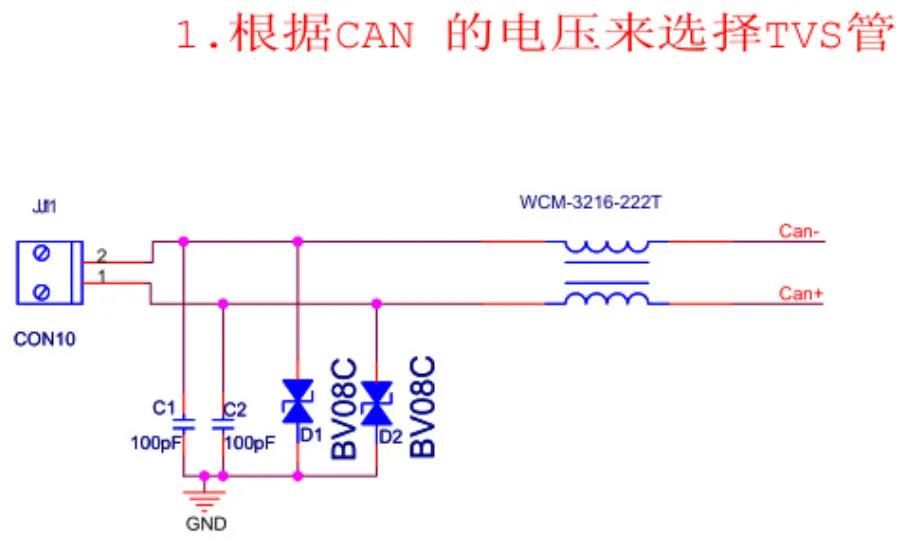

3.CAN接口EMC设计标准电路

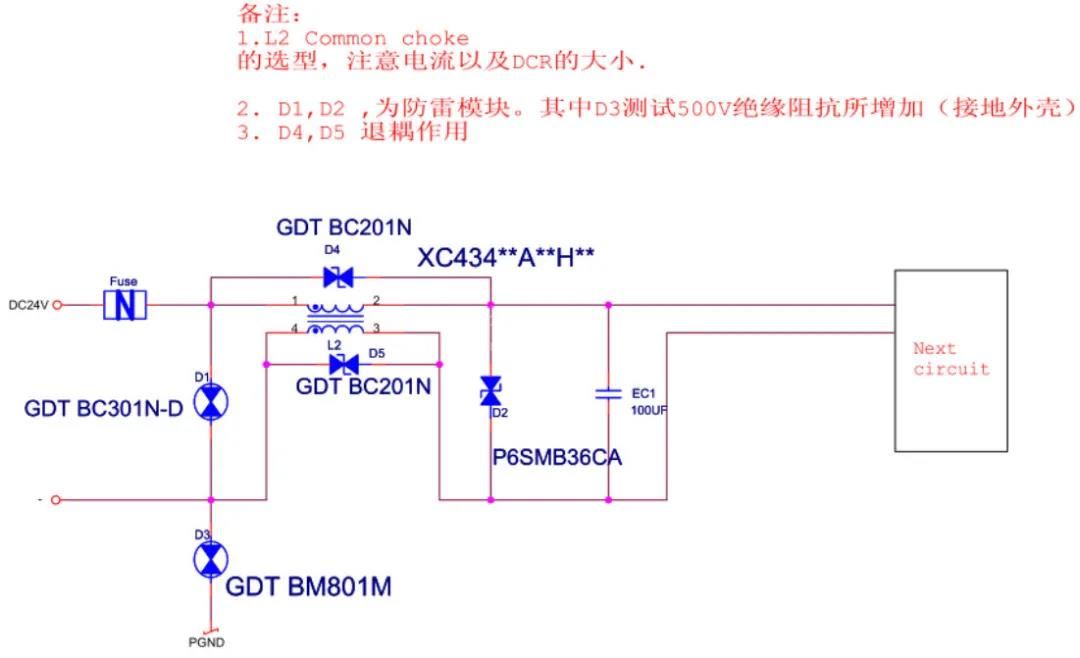

4.DC24V接口EMC设计标准电路
5.DVI EMC设计标准电路

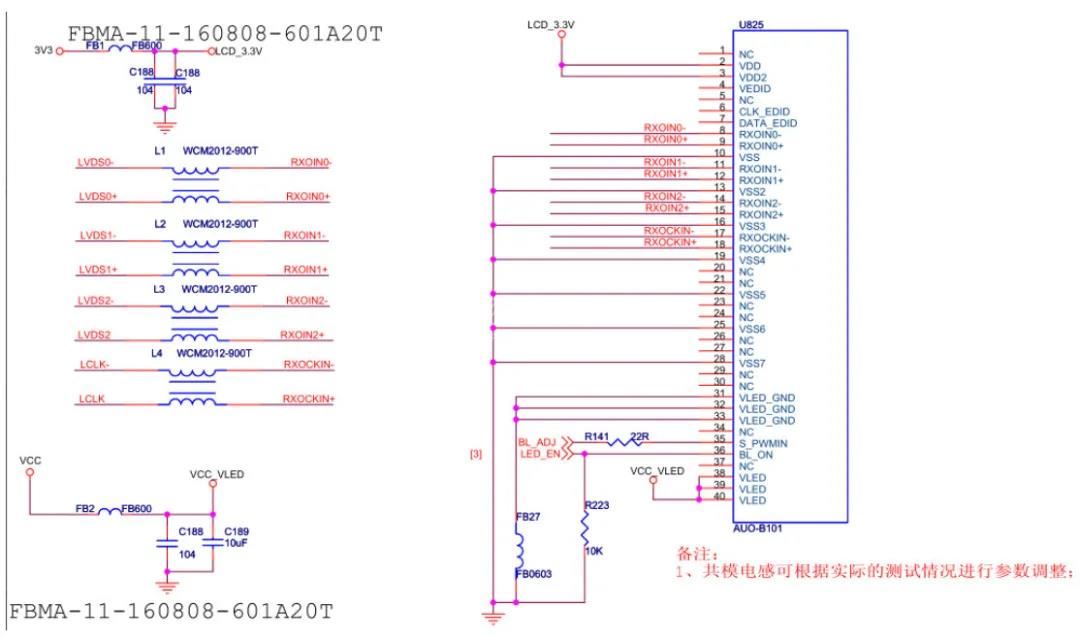

6.LVDS接口EMC设计标准电路

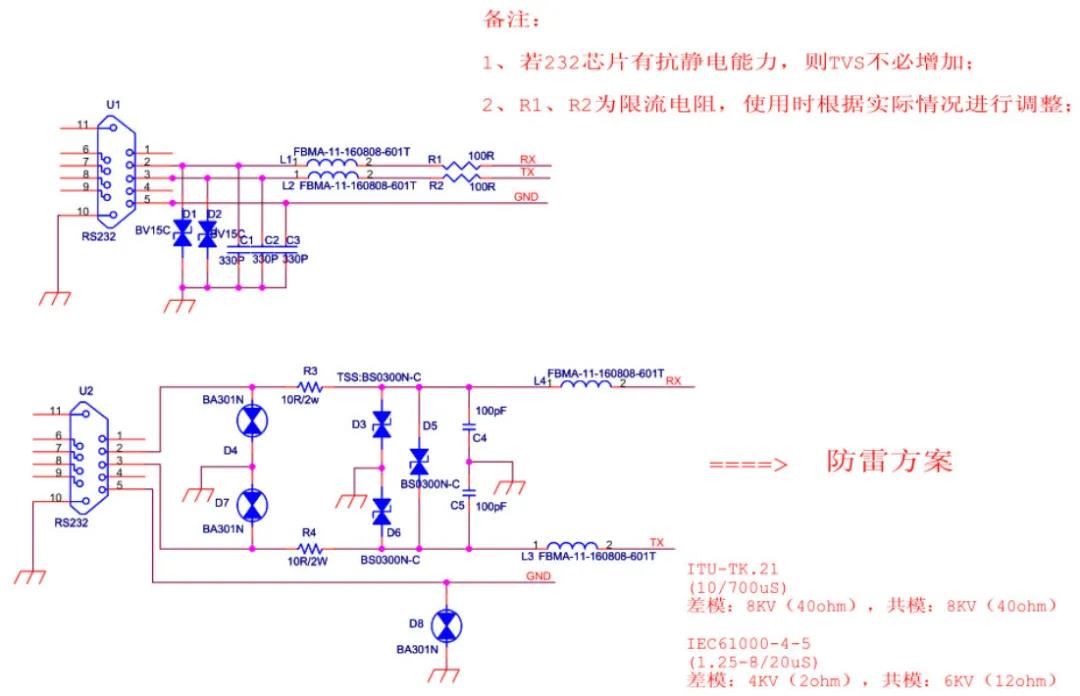

7.RS232 EMC设计标准电路
8.SCART接口EMC设计标准电路

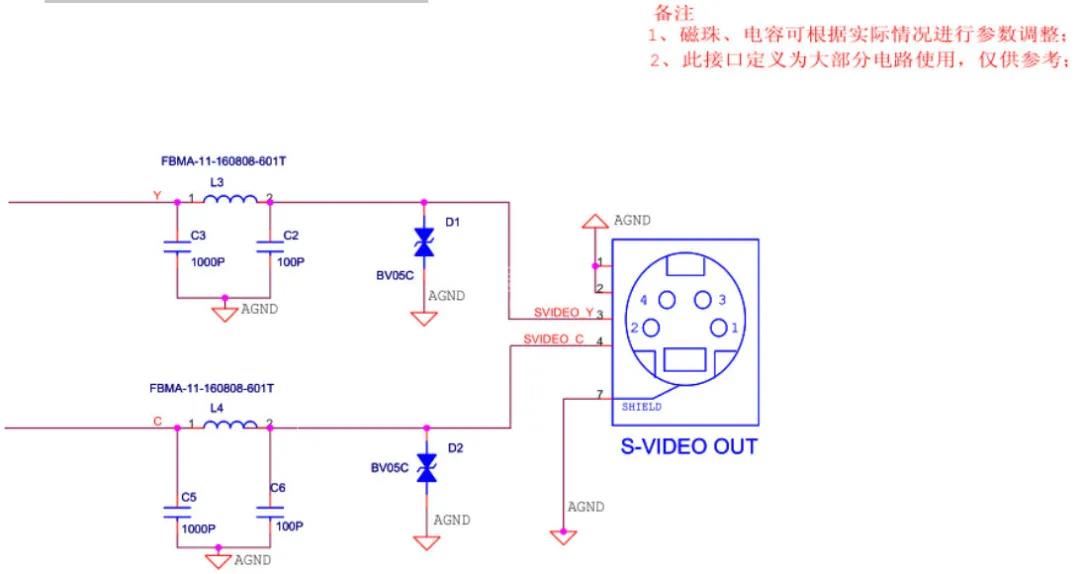

9.s-video接口EMC设计标准电路

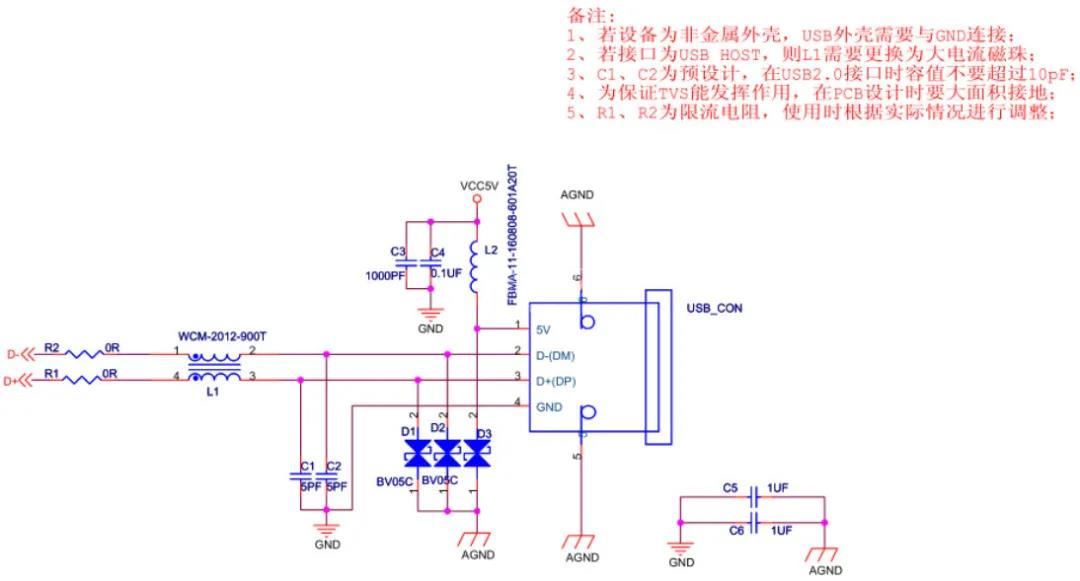

10.USB2.0接口EMC设计标准电路

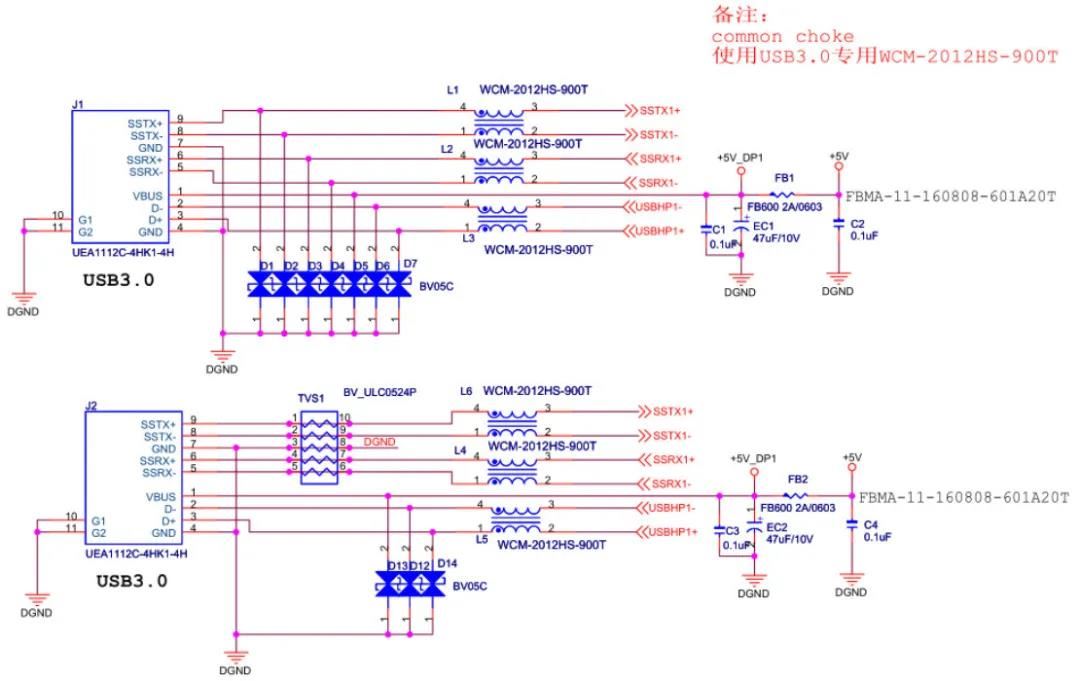

11.USB3.0接口EMC设计标准电路
12.耳机接口EMC设计标准电路

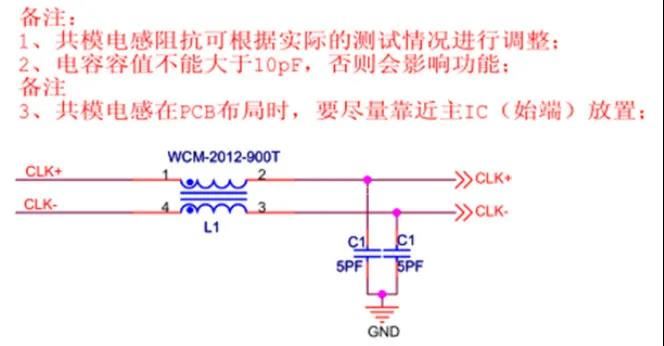

13.差分时钟EMC设计标准电路
14.无源晶振EMC设计标准电路

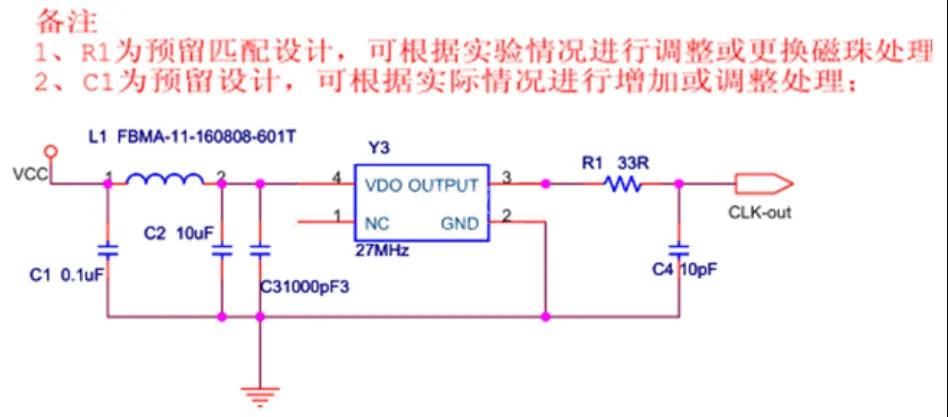

15.有源晶振EMC设计标准电路
16.复合视频接口EMC设计标准电路
猎板网分享的这16个标准电路图,希望对您的工程学习有帮助。
