值得一看的PCB接地设计规范

发布时间： 2020/8/31 10:20:06

浏览： 1552次

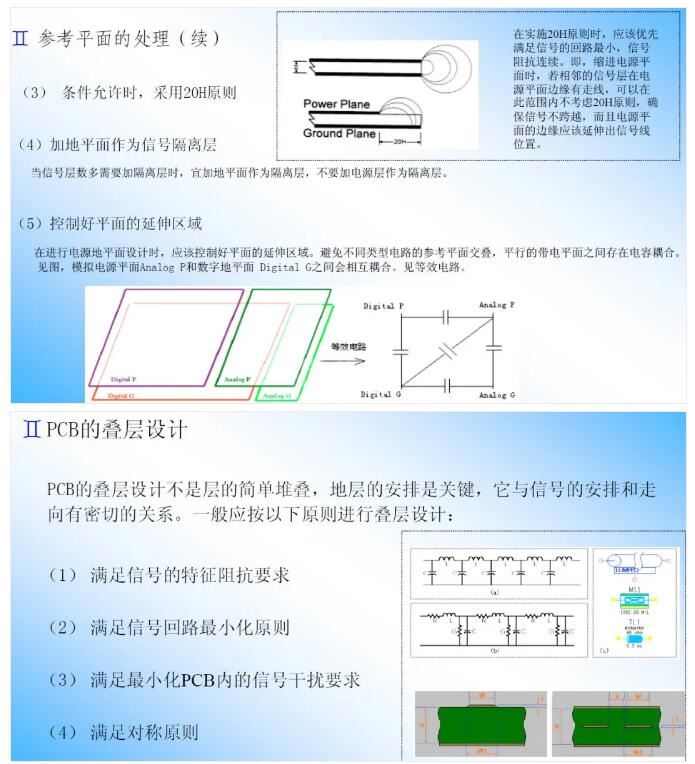

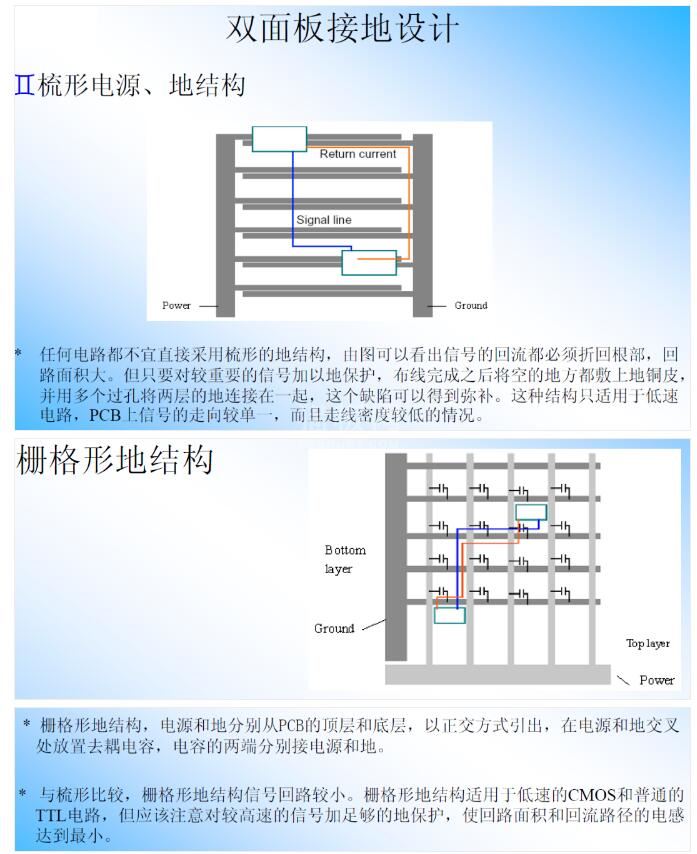

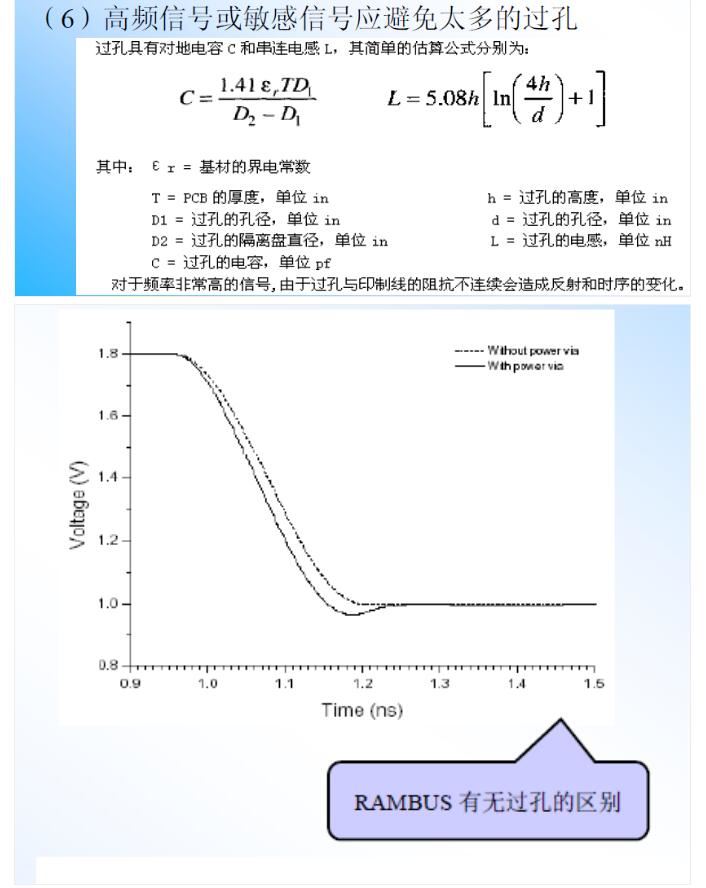

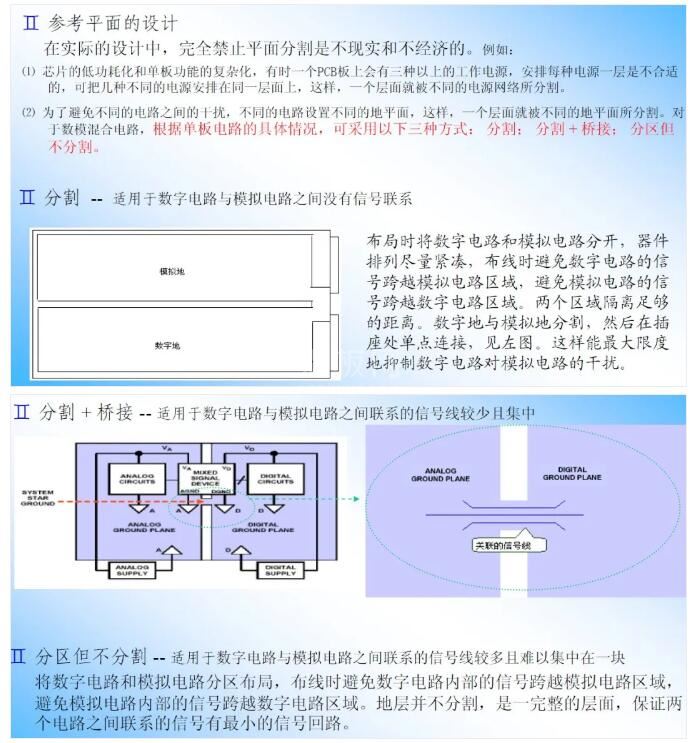

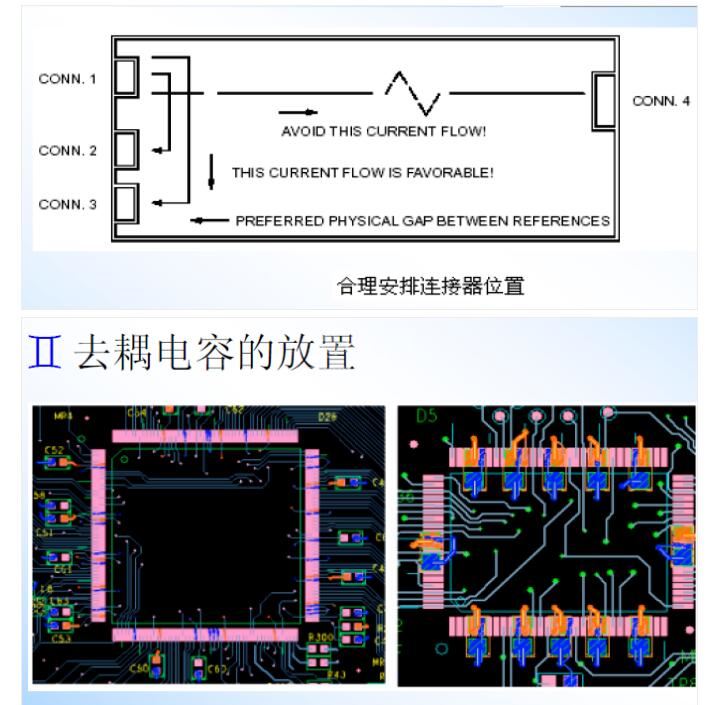

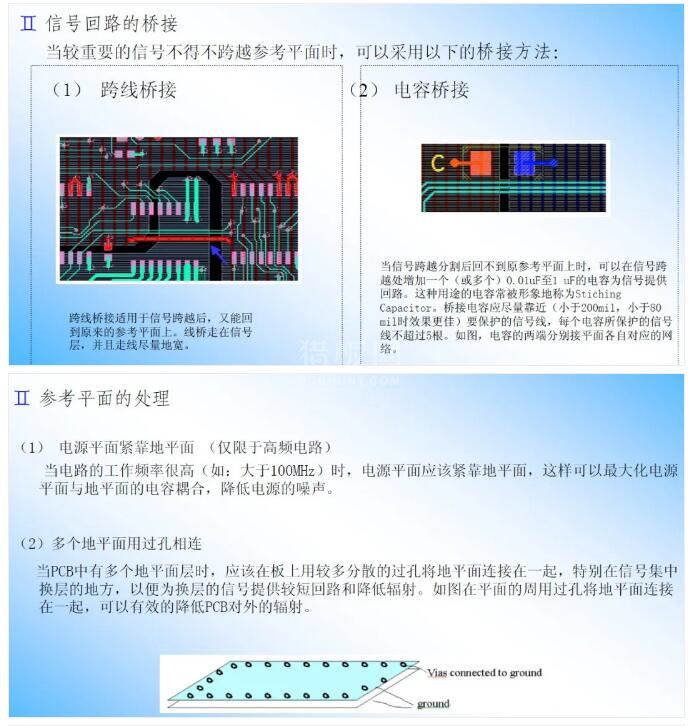

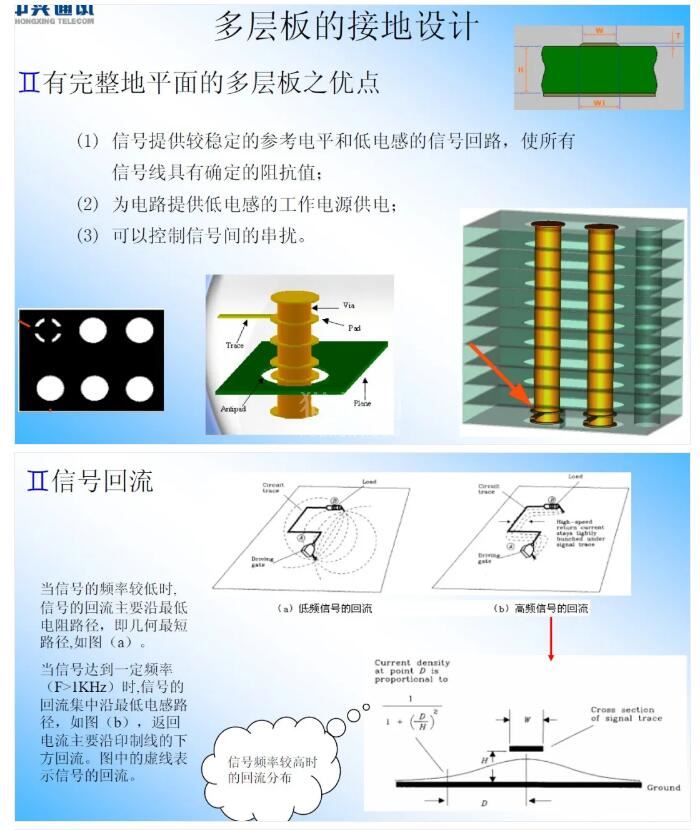

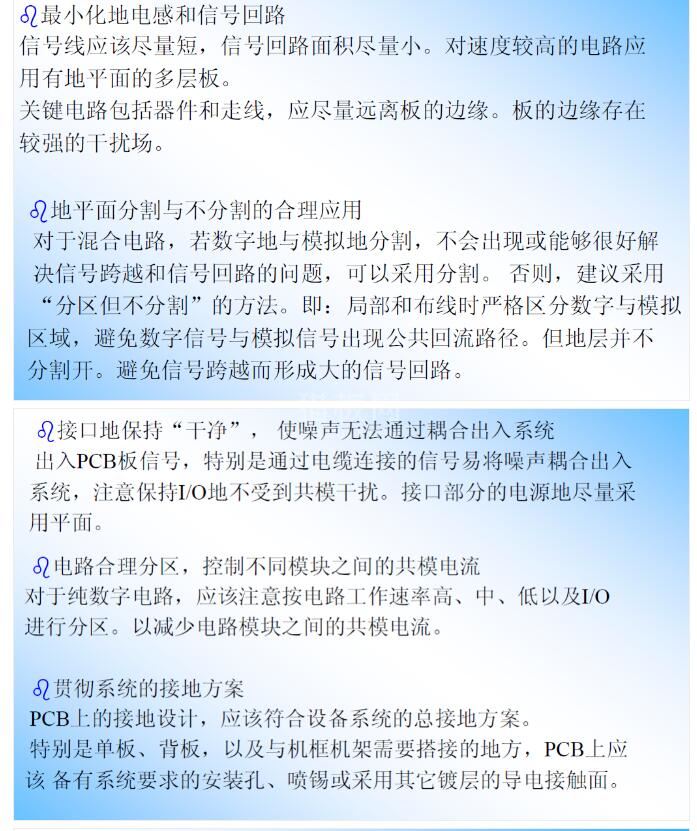

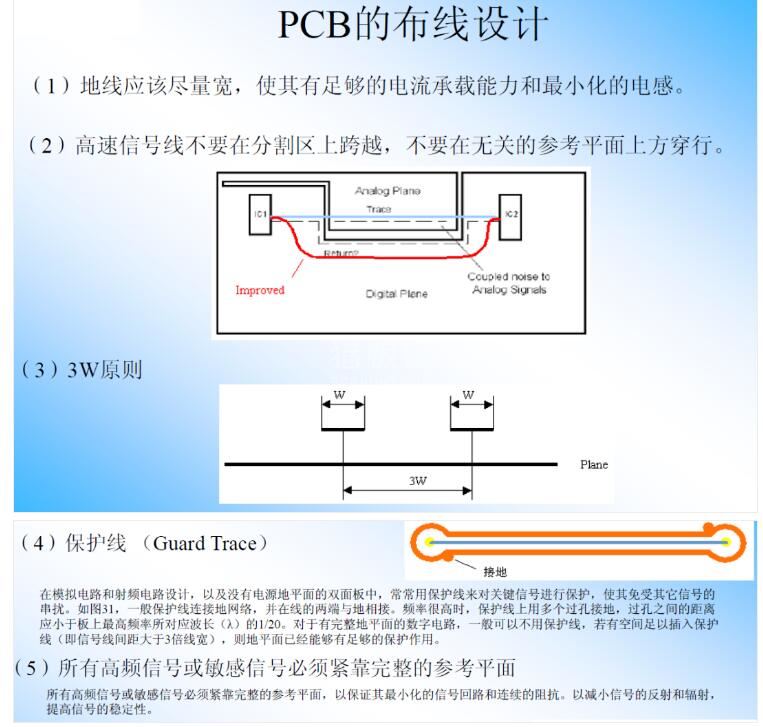

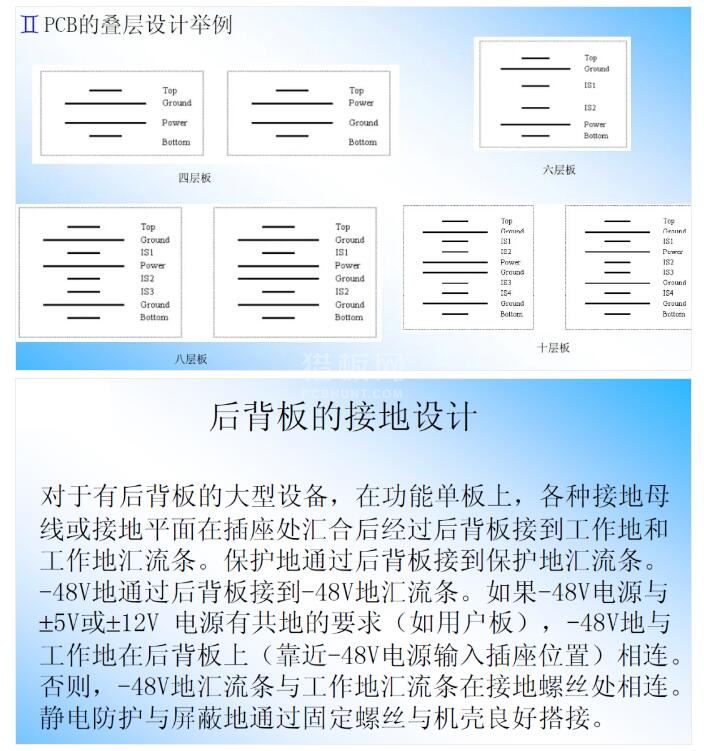

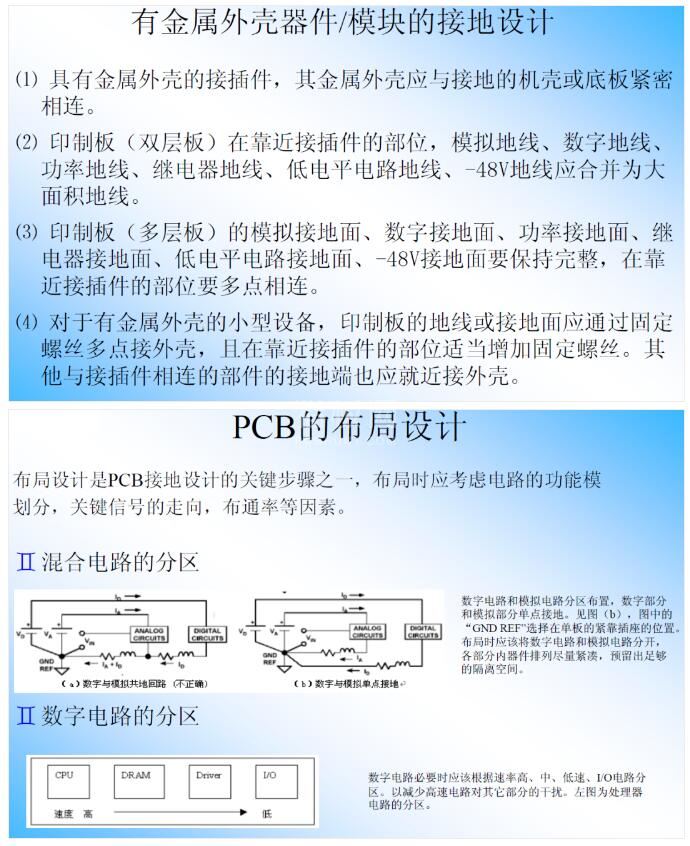

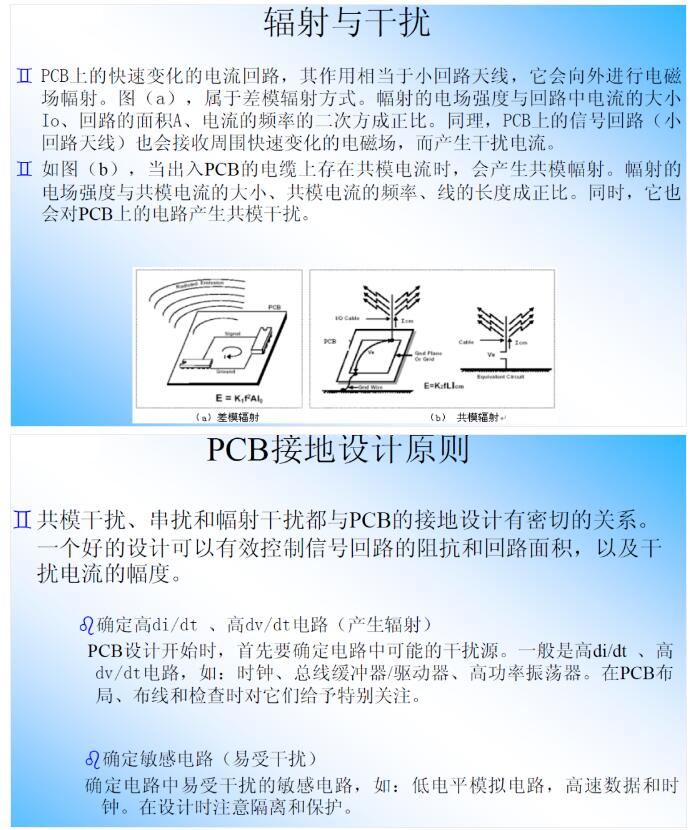

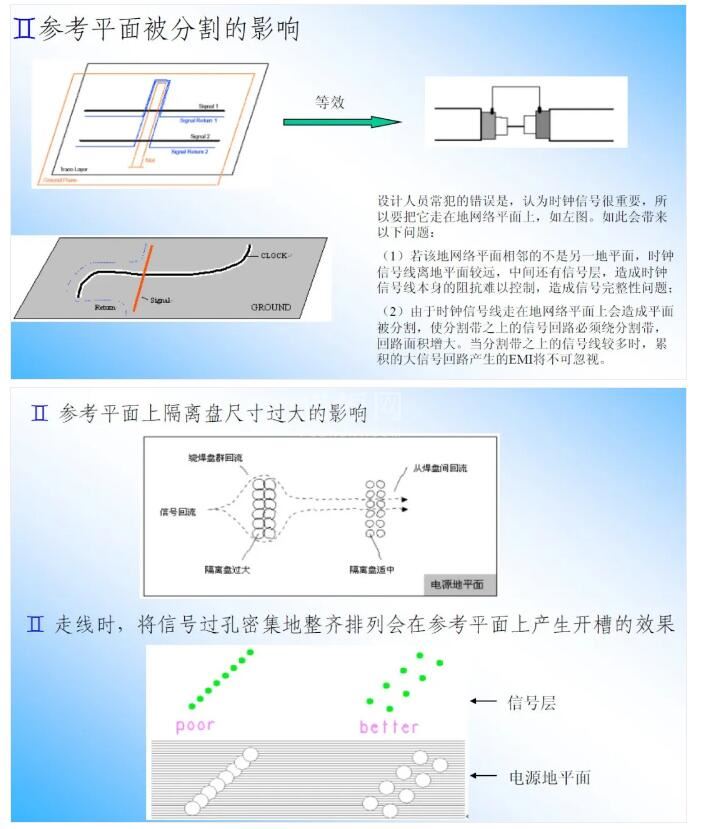

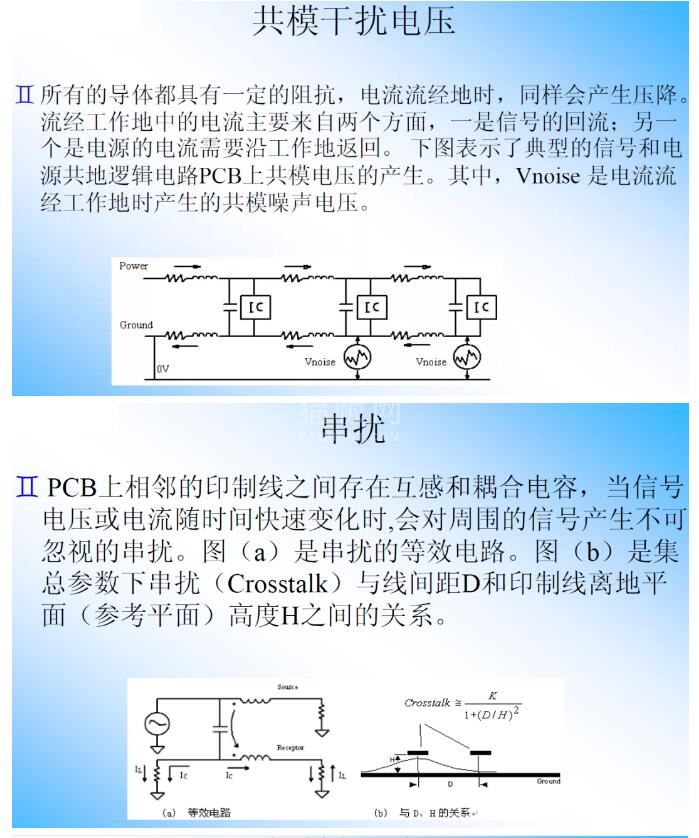

      本文分析PCB印刷电路板信号接地设计中产生接地噪声及电磁幅射的原因和对策，并通过单点接地,多点接地,混合接地,模拟电路接地,数字电路接地介绍了PCB印刷电路板接地的设计思路,设计方法与技巧。值得一看的PCB接地设计规范。
